3.4.2. Мероприятия, обеспечивающие оптимальные условия зрительной работы

3.4.2.1. Нормирование искусственного и естественного освещения

до 45%; до 31%; до 50%.

Для снижения нагрузки на органы зрения пользователя при работе на ПЭВМ необходимо соблюдать следующие условия зрительной работы. При работе на ПЭВМ пользователь выполняет работу высокой точности, при ми­нимальном размере объекта различения 0,3-0,5 мм (толщина символа на экра­

не): разряда работы Ш, подразряда работы Г (экран светлый, символ - объект различения тёмный или наоборот). Естественное боковое освещение должно составлять 2%, комбинированное искусственное освещение 400 лк при общем освещении 200 лк. [3.3.]

3.4.2.2. Основные требования к естественному и искусственному освещению в производственном помещении

К системе производственного освещения предъявляются следующие основные требования [3.3., 3.14.]:

• соответствие уровня освещённости рабочих мест характеру выпол­няемой работы;

достаточно равномерное распределение яркости на рабочих поверх­ностях и в окружающем пространстве;

• отсутствие резких теней, прямой и отражённой блёскости (блёскость - повышенная яркость светящихся поверхностей, вызывающая ослеплён- ность);

• оптимальная направленность излучаемого осветительными прибо­рами светового потока.

Искусственное освещение в помещении и на рабочем месте создаёт хорошую видимость информации, машинописного и рукописного текста, при этом должна быть исключена отражённая блёскость.

В связи с этим предусматриваются мероприятия по ограничению сле­пящего воздействия оконных проёмов и прямое попадание солнечных лучей, а так же исключение на рабочих поверхностях ярких и тёмных пятен. Это достигается за счёт соответствующей ориентации оконных проёмов и рацио­нального размещения рабочих мест.

Площадь оконных проёмов должна составлять не менее 25% площади пола. В помещении рекомендуется комбинированная система освещения с ис­пользованием люминесцентных ламп. Для проектирования местного освеще­ния рекомендуются люминесцентные лампы, светильники которых установ­лены на столе или его вертикальной панели.

Светильники местного освещения должны иметь приспособления для ориентации в различных направлениях, устройства для регулирования ярко­сти и защитные решётки от ослепления и отражённого блеска.

3.4.2.3. Проектирование естественного и искусственного освещения

Расчёт естественного освещения.

Расчёт естественного освещения сводится к оценке расчётного коэф­фициента естественного освещения к нормируемому [3.14.].

При боковом естественном освещении расчётный коэффициент есте­ственного освещения определяется по следующей формуле [3.14.]

_ ^0^Г1^Г2 ^

S к к '

где:

^емин ^_ расчётный коэффициент естественного освещения; S₀ - площадь оконных проёмов, м²; Г) - коэффициент, учитывающий светопропускания окон­ных проёмов;

г₂ - коэффициент, учитывающий отражение светового по­тока при боковом освещении; S_n - площадь производственного помещения, м2; к, - коэффициент, учитывающий отношение длины здания к ширине;

к₂- коэффициент, учитывающий расстояние между соседними зданиями и высоту здания.

Пример расчёта.

Помещение, в котором находятся два рабочих места пользователя ПЭВМ имеет следующие размеры:

длина 5,0 м;

ширина 4,0 м;

высота 3,0 м;

два оконных проёма размером:

ширина 1,6 м;

высота 1,53 м.

Выбор параметров, входящих в формулу (1). Площадь оконных проёмов:

S₀ = 2- 1,6- 1,53= 4,9 м².

Коэффициент, учитывающий светопропускание оконных проёмов, при незначительном загрязнении воздуха рабочей зоны составляет 0,9.

Коэффициент, учитывающий отражение светового потока при боко­вом освещении составляет I.

Площадь производственного помещения:

S_n = 5 • 4 = 20 м².

Коэффициент, учитывающий отношение длины здания к ширине, при отношении А/В = 1,25, составляет 1,1.

Коэффициент, учитывающий расстояние между соседними зданиями и высоту здания, при отсутствии рядом стоящих зданий составляет 1.

После подстановки выбранных параметров в формулу (1) получаем:

22 0,9 1 ^6мин 20- 1,1 ■ 1 '

Расчётный коэффициент естественного освещения,

^емин ^{= е}но_Рм > естественное боковое освещение соответствует норме.

Расположение рабочих мест пользователей ПЭВМ относительно оконных проёмов представлены на рис. 3.13.

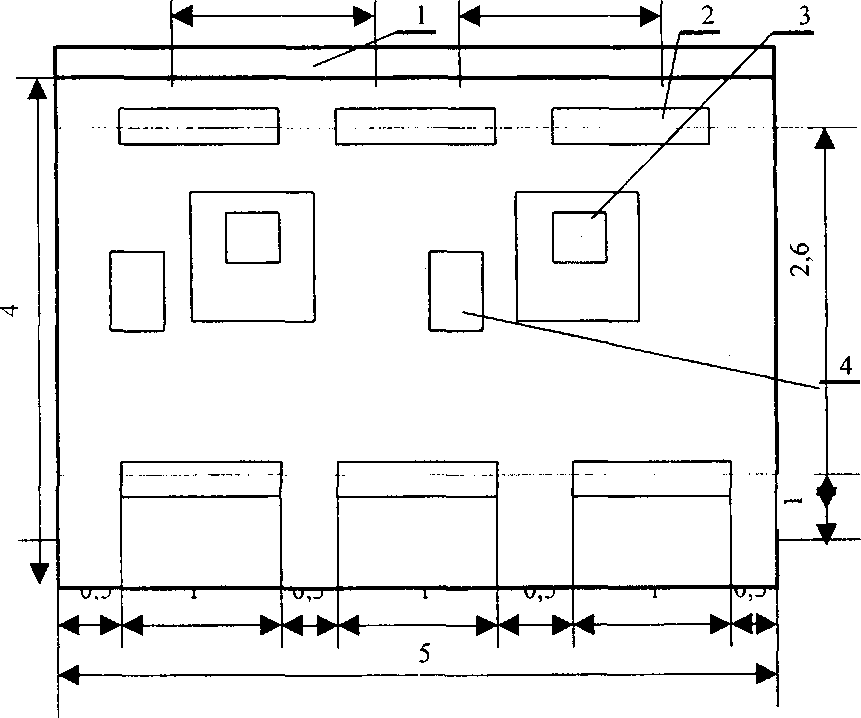

Схема расположения светильников в помещении

Рис. 3.13.

оконный проём; 2 - светильник; 3 - рабочий стол.

3.4.2.4. Расчёт искусственного освещения

Расчёт искусственного освещения по методу светового потока сводится к определению количества светильников по следующей формуле [3.14.] .

N = (E_№opM-S„-K-Z)/(F-ti-n), (2)

где: Е„_рм - нормируемая минимальная освещённость на рабочем месте, лк, Е_1шрм - 400 лк; S„ - площадь производственного помещения, м²; S_n = 20 м²;

К - коэффициент запаса светового потока, зависящей от

степени загрязнения ламп; К = 1,4; Z - коэффициент минимальной освещённости для люми­несцентных ламп Z = 1/1 F - световой поток лампы, лм;

»7 - коэффициент использования светового потока ламп; п - число ламп в светильнике, п = 2.

Индекс помещения определяется по формуле: . АВ '~Н_р(А + В)

где: А и Б - длина и ширина помещения, м;

Н_р - высота подвеса светильника на рабочей поверхностью, м.

Пример расчёта.

Безопасность 1

при работе на ПЭВМ 1

Оглавление 2

ВВЕДЕНИЕ 4

1. ДЕЙСТВИЕ ТРАВМИРУЮЩИХ И ВРЕДНЫХ ФАКТОРОВ НА ПОЛЬЗОВАТЕЛЯ ПРИ РАБОТЕ НА ПЭВМ 6

1.1. Взаимосвязь ПЭВМ - пользователь 6

ПЭВМ 8

Основными причинами разнообразных симптомов СКСП явля­ются: 10

2.3. Требования к организации и оборудованию рабочих мест ПЭВМ 2.3.1. Требования к помещениям 22

2.3.2. Рабочие места ПЭВМ 22

2.5.1. Требования к мониторам ПЭВМ 27

2.5.2. Требования к визуальным эргономическим параметрам 28

Допустимые значения параметров нейонизирующих электромагнитных 32

излучений. 32

3. СТРОИТЕЛЬНО-ПЛАНИРОВОЧНЫЕ, ТЕХНИЧЕСКИЕ И ОРГАНИ­ЗАЦИОННО-ПРОФИЛАКТИЧЕСКИЕ МЕРОПРИЯТИЯ ПО СОВЕР­ШЕНСТВОВАНИЮ БЕЗОПАСНОСТИ ТРУДА ПОЛЬЗОВАТЕЛЯ 32

ПЭВМ 32

3.1. Общие предпосылки 32

3.2.2. Организация рабочего места пользователя при работе на ПЭВМ 34

Рекомендуемые параметры рабочего пространства РМ операторов 41

ПЭВМ 41

Пример организации рабочего места и основные размеры. 42

3.3. Мероприятия по снижению синдрома длительных психологических нагрузок 47

3.3.1. Действие вредных факторов 47

3.3.2. Мероприятия по снижению нервно-психических и эмоциональных нагрузок на пользователя 59

3.3.2.1. Организационно-профилактические мероприятия 59

Рис. 3.12. 61

3.3.2.2. Выбор интерфейса пользователя 61

3.3.3. Окраска интерьера помещения, в котором установлены ПЭВМ 63

Рекомендации по параметрам цветового оформления помещения 64

22 0,9 1 ^6мин 20- 1,1 ■ 1 ' 75

м. 81

□ 103

Q„,6 = QnoB + Qc + Q_P, 109

Потолок, пол и стены окрашены краской.

Выбор параметров, входящих в формулу (2).

Нормируемая минимальная освещённость на рабочем месте 400 лк.

Площадь производственного помещения: S„ = 5 • 4 = 20 м².

Коэффициент запаса светового потока, зависящий от степени загряз­нения ламп, при незначительной загрязнённости ламп составляет 1,4.

Коэффициент минимальной освещённости для люминесцентных ламп составляет 1.

Выбираем тип люминесцентных ламп низкого давления:

1. Лампа ЛТБ-20, световой поток 975 лм;

2. Лампа ЛТБ-30, световой поток 1720 лм;

3. Лампа ЛТБ-40, световой поток 3000 лм.

Для определения коэффициента использования светового потока ламп определяем индекс помещения:

i = (5 • 4) / (2 • (5 + 4)) = 1,11.

Коэффициенты отражения потолка и пола принимаем 0,75 и 0,50 со­ответственно. В зависимости от индекса помещения и коэффициентов отра­жения потолка и пола находим коэффициент использования светового потока по таблице [3.14], который составляет 0,54.

Подставив все значения найдём количество светильников:

1. N = (200 • 20 • 1,4 • 1,1)/(975 • 0,54 • 2 • 0,9) = 10,8 =7 шт.

2. N = (200 -20- 1,4- I,I)/(I720 - 0,54 - 2 ■ 0,9)= 6,1 =4 шт.

3. N = (200 - 20 - 1,4 • 1,1)/(3000 • 0,54 • 2 • 0,9) = 3,52 = 3 шт.

Из трёх вариантов выбираем наиболее экономичный. Для определе­ния оптимального варианта надо рассчитать:

P_yi) = N-F/S„

1. P_v„ = 7 ■ 975 / 20 = 343

2. P_vd = 4 • 1720/20= 194

3. Л„ = 3-3000 /20 = 450

Следовательно, наиболее экономичным будет вариант 2: ЛТБ-30, и поэтому конструктивно выбираем его.

3.4.2.5. Рациональная планировка рабочих мест

Для создания равномерной освещённости рабочих мест при рабочем освещении светильники с люминесцентными лампами встраиваются непо­средственно в потолок помещения и располагаются в равномерно- прямоугольном порядке. Наиболее желательное расположение светильников в непрерывный сплошной ряд вдоль длинной стороны помещения. Коэффици­ент наивыгоднейшего расположения светильников определяется по формуле [3.14.]:

L_m = L_c / Н_р

где L_m - коэффициент наивыгоднейшего расположения светиль­

ников, L_m= 1,3;

L_c - расстояние между центрами светильников, м;

Н_р - высота подвеса светильника над рабочей поверхностью,

м.

Отсюда, L_c= 1,3 ■ 2 = 2,6 м.

Число светильников определяется по формуле:

m=D/L_c,m = 4/2 = 2

Число светильников в ряду определяется по формуле: M=N/m,M=6/2 = 3 шт.

Суммарная длина светильников в ряду - I„М, учитывая, что

/„= [1л + (0,05 -0,1)],

где /_с.„ длина светильника, м;

1л длина лампы, м. /„ = 0,909 + 0,09= 1 м.

Отсюда расстояние между светильниками в ряду определим из следующего соотношения:

К = ^A~^{lcd М} , R = (5 - 1 ■ 3)/(3 + 1) = 0,5 М +1

Схема расположения светильников приведена на рис. 3.13.
