Програма виконання роботи

1. Зібрати схему для дослідження випрямляча без злагоджуючого фільтру (рис.2.2)

Рис.2.2.

2. Накреслити осцилограми напруги на навантаженні при величині струму Iн = 60 мА.

3. Зняти зовнішню характеристику ( характеристику навантаження) . Одержані результати занести в табл.2.1.

Таблиця 2.1

Параметр	Дані вимірювань
Iн, мА	0	30	60	90	120	150
Uн, В

4. Виміряти за допомогою цифрового вольтметра змінну складову напруги на навантаженні і постійну напругу при струмі навантаження Iн = 60 мА. Обчислити коефіцієнт пульсацій випрямленої напруги:

,

де U_~m – амплітуда змінної складової вихідної напруги.

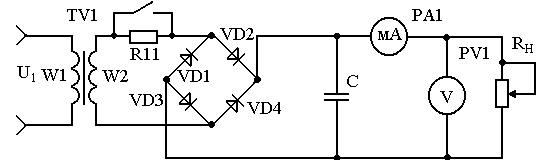

5. Зібрати схему для дослідження випрямляча з ємнісним фільтром (рис.2.2.).

6. Виконати дослідження відповідно до пп. 2-4 для випрямляча з ємнісним фільтром (рис. 2.3 і одержані результати занести в табл. 2.2.

Рис.2.3..

Таблиця 2.2.

Параметр	Дані вимірювань
Iн, мА	0	30	60	90	120	150
Uн, В

7. Зібрати схему з індуктивним фільтром (L-фильтр), представлену на рис.2.4

Р ис.2.4

8. Провести дослідження за програмою, вказаною в пп. 3, 4 і одержані результати занести в табл. 2.3.

Накреслити осцилограму напруги на навантаженні.

Таблиця 2.3.

Параметр	Дані вимірювань
Iн, мА	0	30	60	90	120	150
Uн, В

9. Зібрати схему з індуктивно-емнісним Г-подібним фільтром (LC-фильтр) , представлену на рис.2.5

10. Провести дослідження за програмою, вказаною в пп. 3, 4 і одержані результати занести в табл. 2.4.

Накреслити осцилограму напруги на навантаженні.

Рис.2..5

Таблиця 2.4.

Параметр	Дані вимірювань
Iн, мА	0	30	60	90	120	150
Uн, В

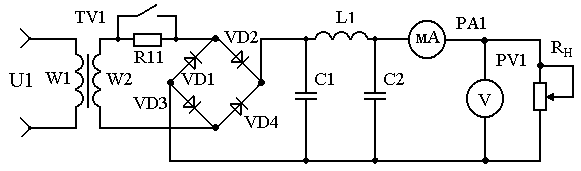

11. Зібрати схему з П-подібним LC-фильтром (рис.2.6), виконати дослідження відповідно до пп. 3,4 даного розділу і одержані результати занести в табл.2.5. Накреслити осцилограму напруги на навантаженні.

Рис.2.6

Таблиця 2.5.

Параметр	Дані вимірювань
Iн, мА	0	30	60	90	120	150
Uн, В

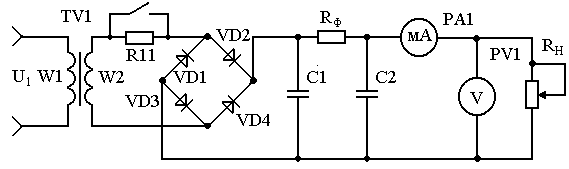

1 2. Зібрати схему з П-подібним RC -фільтром (рис.2.6), виконати дослідження у відповідності програмою, висловленою в пп. 3 і 4, одержані результати занести в табл. 2.6. Накреслити осцилограму напруги на навантаженні.

Рис.2.7

Таблиця 2.6.

Параметр	Дані вимірювань
Iн, мА	0	30	60	90	120	150
Uн, В

13. Побудувати на одному графіку всі зовнішні (навантаження) характеристики, зняті по п.З для кожної схеми випрямляча.

14. Зробити висновки по роботі.
