Порядок виконання роботи
Робота виконується на стенді ЭС21
Дослідження двійкового лічильника ( рис11.7.)
Встановити змінну пластину № 6.
Перемикач на панелі «Лічильник» встановити в положення 6.
З'єднати вхід R лічильника з клемою панелі «Рівень логічний», а вхід С лічильника з клемою панелі «Імпульс одиночний» і з клемою «Вхід» панелі «Лічильник імпульсів». Включити стенд з дозволу викладача

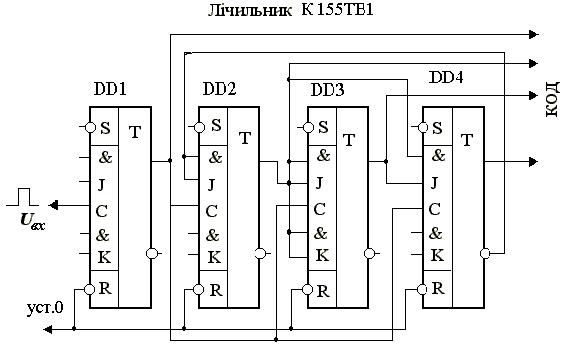

Рис.11.7.
З'єднати вхід R лічильника з клемою панелі «Рівень логічний», а вхід С лічильника з клемою панелі «Імпульс одиночний» і з клемою «Вхід» панелі «Лічильник імпульсів». Включити стенд з дозволу викладача.
Встановити в нульовий стан досліджуваний лічильник (за допомогою тумблера панелі «Рівень логічний» ) і лічильник імпульсів, вбудований в лабораторний стенд ( перевівши тумблер на його панелі в положення «уст. 0»). Після цього перевести цей тумблер в положення «Рахівниць».
Натисненням кнопки панелі «Імпульс одиничний» подавати імпульси на вхід С досліджуваного лічильника. Порядковий номер імпульсу контролювати по цифровому індикатору «Лічильник імпульсів». Після подачі чергового імпульсу визначати стан всіх виходів досліджуваного лічильника за допомогою вольтметра «U вих.». Результати занести в табл.11.1.
Побудувати діаграму напруг на вході і всіх виходах досліджуваного лічильника.
Таблиця 11.1
К-ть імпульсів |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
Розряд |
||||||||||||||||
Q1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Q2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Q3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Q4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дослідження двійково-десяткового лічильника (рис.11.8).
Встановити змінну плату 5.
Перемикач на панелі «Лічильник» поставити в положення 5.
Виконати дії, вказівки в п.п. 1.3. – 1.7. Результати досліджень занести в табл. 11.2.
Таблиця 11.2
К-ть імпульсів |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
Розряд |
||||||||||||||||
Q1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Q2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Q3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Q4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

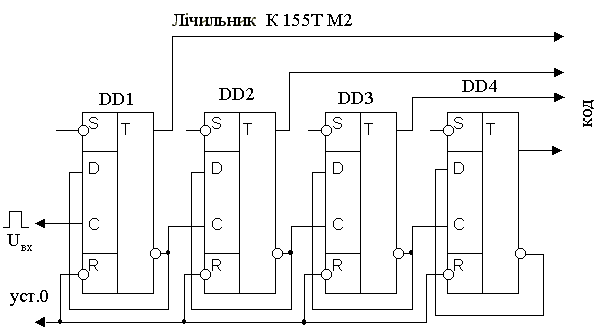

Рис.11.8.
