ДОНЕЦКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

КАФЕДРА «ЭЛЕКТРОМЕХАНИКИ И ТОЭ»

Лаборатория № 311.

Отчёт о лабораторной работе № 1- 2

«Получение вольтамперных характеристик источников.

Исследование сложной цепи постоянного тока»

Выполнил: студ. Бескровный К. И.

группа ТЗИ-12-2

Принял …..……………………..

Донецк – 2013 г.

ЛАБОРАТОРНАЯ РАБОТА № 1-2

Получение вольтамперных характеристик источника.

Исследование сложной цепи постоянного тока

Цель работы:

- экспериментально получить вольтамперные характеристики двух источников энергии и резистора, определить их параметры;

- на примере сложной цепи постоянного тока убедиться в справедливости метода наложения – МН, метода узловых потенциалов - МУП и метода эквивалентного генератора – МЭГ.

Часть I.

Схема для снятия вольтамперных характеристик

источников энергии

В качестве Rнг использован резистор R4 = 1--1000 Ом на стенде. Изменяя величину Rнг, тем самым изменяем ток нагрузки I, фиксируя при этом выходное напряжение источника Uвых.

При снятии характеристики резистора (R3ном = 100 Ом, Рдоп = 2.5 Вт) сначала рассчитываем допустимый ток или допустимое напряжение:

Iдоп = = 0.158 А, Uдоп = RномIдоп = 15.8 В.

После этого исследуемый резистор подключаем к регулируемому источнику напряжения и, увеличивая напряжение от 0 до 15В, снимаем несколько точек. Все данные измерений заносим в табл.1.

Таблица 1.

Нерегулируемый

Регулируемый источн.

Резистор

Uвых

I,mA

Парам

Uвых

I,mA

Парам

UR,B

I,mA

R,Ом

Парам

20,3

0

E1 =

=20,3В

Rвн =

= 6 Ом

19

0

E2 =

=19 B

Rвн =

= 3,96 Ом

1,02

10,6

96,22

Rном =

Рном =

Iдоп =

19,5

100

18,6

100

3,54

35,7

99,16

18,8

200

18,2

202

5,88

60

98,0

18,4

300

17,8

298

8,66

90

96,2

17,9

400

17,5

401

12,4

130

95,4

17,4

497

17,2

488

14,0

142

98,6

По данным табл.1 на рис.2 строим графики характеристик источни-ков и резистора, и находим их параметры: например, при токе I = 0.3A.

Исходя из уравнения ВАХ источников Uвых(I) = E - rвн.I , находим их внутренние сопротивления. Например, в точке I = 0.3 А:

r01 = = = 6 Ом; r02 = = 3.96 Ом.

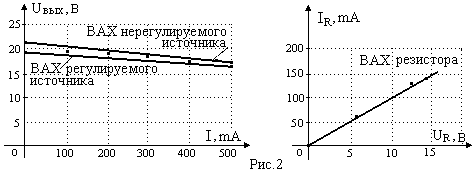

Графики вольтамперных характеристик источников и резистора.

Таким образом, параметры источников и резистора определены:

Е1 = 20.3В, r01 = 6 Ом, Е2 =19В, r02 = 3,96 Ом, R3 = 97 Ом.
