Описание лабораторного стенда

Лабораторный стенд содержит управляемый выпрямитель и электронный ключ постоянного тока, выполненные на тиристорах (рис.8а,б).

Управляемый выпрямитель (см.рис.8а) состоит из однофазного выпрямителя, собранного по мостовой схеме на неуправляемых диодах V1 и V2 и тиристорах VЗ и V4, устройства управления, содержащего фазосдвигающее устройство и блок формирования импульсов i_У3 и i_У4 для управления тиристорами VЗ и V4 . Нагрузкой выпрямителя является переменный резистор R_H . Изменение напряжения на нагрузке осуществляется резистором R_α за счет изменения угла включения тиристоров α..

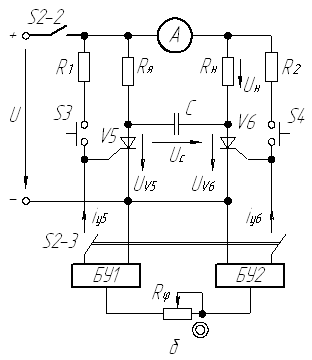

Электронный ключ постоянного тока (см.рис.86) собран на тиристорах V5 и V6. С помощью кнопок S3 и S4 осуществляется кнопочное управление включением и выключением нагрузки в цепи источника постоянного тока U.

При замене кнопочного управления автоматическим, использующим блоки управления БУ1 и БУ2, схема позволяет регулировать среднее значение напряжения на нагрузке с помощью резистора R_φ за счет изменения временного сдвига φ двух последовательностей импульсов управления i_У5 и i_У6 , включающих тиристоры V5и V6.

Для измерения средних значений напряжения и тока нагрузки в обеих схемах используются приборы магнитоэлектрической системы, расположенные на передней панели стенда. Для измерения других напряжений в схеме ключа в установившемся режиме используется цифровой вольтметр.

Электронный осциллограф предназначен для наблюдения за изменением электрических сигналов во времени; в данной работе он используется для анализа исследуемых устройств в установившемся периодическом режиме.

Общее подключение лабораторного стенда к электропитанию осуществляется выключателем S1 , а подключение каждой из исследуемых схем - переключателем S2, который имеет три положения. В положении S2 - 1 подключается управляемый выпрямитель, в положении S2 - 2 тиристорный ключ работает в режиме кнопочного управления, в положении S2 - 3 тиристорный ключ работает в режиме импульсного регулирования напряжения на нагрузке.

Рис.8

Правила по охране труда

1. Работы следует выполнять строго в соответствии с заданием и указанным порядком.

2. Прежде чем включить стенд, необходимо знать функциональное назначение всех органов управления (выключателей, кнопок, переключателей и т.п.) и убедиться, что все исследуемые в работе устройства отключены от источника электропитания.

3. Перед экспериментальным исследованием электронных устройств требуется ознакомиться с правилами пользования необходимыми в работе электронными измерительными приборами (осциллографом, вольтметром и т.д.). За консультацией по данным вопросам следует обращаться к преподавателю.

4. После выполнения работы необходимо выключить электропитание всех исследованных устройств.

5. При выполнении работы запрещается:

а) включать схемы без разрешения преподавателя;

б) использовать измерительные приборы, которые не указаны в данных методических указаниях;

в) пользоваться неисправными приборами и устройствами.

Соблюдение указанных правил каждым студентом строго обязательно.
