1.5. Методы расчета линейных электрических цепей Расчет цепей с использованием законов Кирхгофа

Законы Кирхгофа используют для нахождения токов в ветвях схемы. Обозначим число всех ветвей схемы через b, число ветвей, содержащих источники тока, через b_ИT, число узлов у. В каждой ветви схемы течет свой ток. Так как токи в ветвях с источниками тока известны, то число неизвестных токов равняется (b - b_ИT). Перед тем как составлять уравнения, необходимо произвольно выбрать: а) положительные направления токов в ветвях и обозначить их на схеме; б) положительные направления обхода контуров для составления уравнений по второму закону Кирхгофа.

Чтобы получить линейно независимые уравнения, по первому закону Кирхгофа составляют число уравнений, равное числу узлов без единицы, т.е. у - 1. По второму закону Кирхгофа составляют число уравнений n , равное

n= b - b_ИT - (у - 1).

При записи линейно независимых уравнений по второму закону Кирхгофа стремятся, чтобы в каждый новый контур для которого составляются уравнения, входила хотя бы одна новая ветвь, не вошедшая в предыдущие контуры, для которых уже записаны уравнения по второму закону Кирхгофа, т.е. число уравнений по второму закону Кирхгофа равно числу независимых контуров.

Пример 1. Найти токи в ветвях схемы рис. 1.13, в которой Е₁ = 80 В, Е₂ = 64В, R₁= 6 Ом, R₂ = 4 Ом, R₃ = 3 Ом, R₄= 10 Ом.

Рис.1.13

Решение. Произвольно выбираем положительные направления тока в ветвях. В схеме рис. 1.13 b=3; b_ИТ=0; y=2.

Следовательно, по первому закону Кирхгофа можно составить только одно уравнение y-1=1:

.

По второму закону Кирхгофа составим два уравнения. Положительные направления обхода контуров выбираем по часовой стрелке.

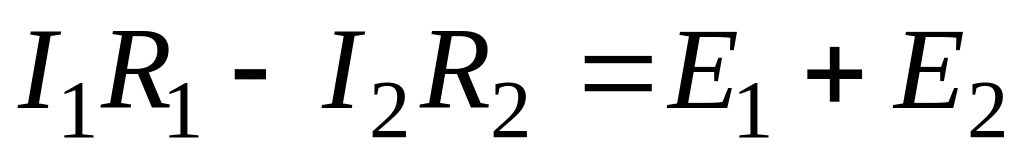

Для контура R₁E₁R₂E₂

.

Знак плюс перед I₁R₁ взят потому, что направление тока совпадает с направлением обхода контура, а знак минус перед I₂R₂ потому, что направление I₂ встречно обходу контура.

Для контура E₂R₂R₃R₄:

Совместное решение трех уравнений дает

I₁ = 14 A, I₂ = -15 A, I₃ = -1 A.

В рассматриваемом примере отрицательными оказались токи I₂ и I₃, это следует понимать так, что в действительности токи I₂ и I₃ направлены в обратную сторону.

Метод контурных токов

При расчете методом контурных токов полагают, что в каждом независимом контуре схемы течет свой контурный ток. Уравнения составляют относительно контурных токов, после чего через них определяют токи ветвей.

Таким образом, метод контурных токов можно определить как метод расчета, в котором в качестве неизвестных принимают контурные токи. Число неизвестных в этом методе равно числу уравнений, составляемых для схемы по второму закону Кирхгофа. Преимуществом этого метода, по сравнению с методом на основе законов Кирхгофа, является меньшая вычислительная работа, так как в нем меньше уравнений.

Вывод основных расчетных уравнений проведем применительно к схеме рис. 1.14, содержащей два независимых контура. Положим, что в левом контуре по часовой стрелке течет контурный ток I₁₁ , а в правой (также по часовой) - контурный ток I₂₂. Для каждого из контуров составим уравнения по второму закону Кирхгофа. При этом учтем, что в смежной ветви (с сопротивлением R_s) течет сверху вниз ток I₁₁ - I₂₂. Направления обхода контуров примем также по часовой стрелке.

Для первого контура

или

(1.24)

Для второго контура

или

(1.25)

Рис. 1.14

В уравнении (1.24) множитель при токе I₁₁, являющийся суммой сопротивлений первого контура, обозначим через R₁₁ множитель при токе I₂₂ (сопротивление смежной ветви, взятое со знаком минус) – через R₁₂.

В уравнении (1.25) множитель при токе I₂₂, являющийся суммой сопротивлений второго контура, обозначим через R₂₂ множитель при токе I₁₁ (сопротивление смежной ветви, взятое со знаком минус) – через R₂₁.

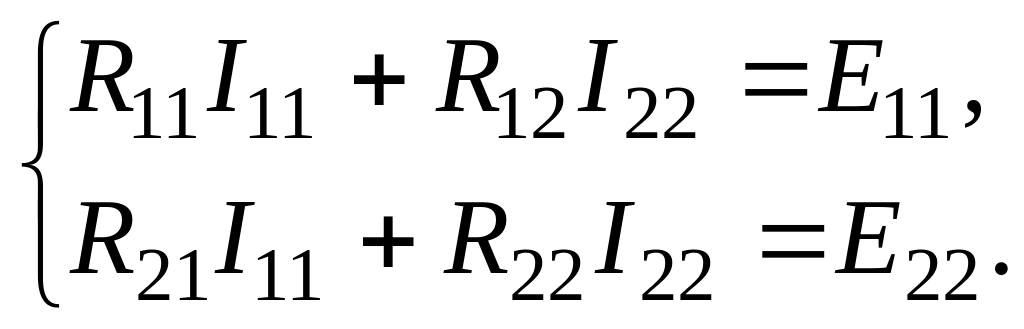

Перепишем эти уравнения следующим образом:

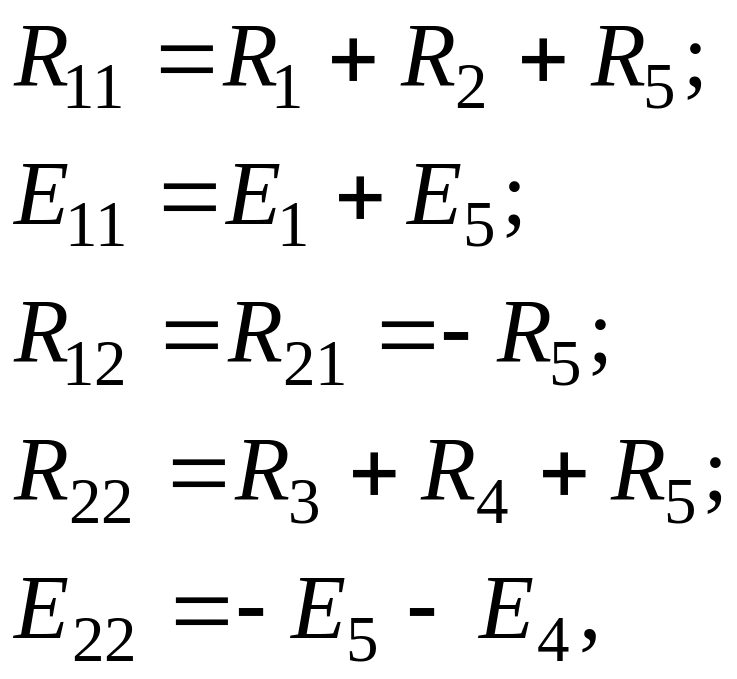

Здесь

где R₁₁ и R₂₂ - полное или собственное сопротивление первого и второго контуров соответственно; E₁₁ и Е₂₂ - контурные ЭДС первого и второго контуров, равные алгебраической сумме ЭДС этих контуров; R₁₂ = R₂₁ -сопротивление смежной ветви между первым и вторым контуром, взятое со знаком минус, так как контурные токи по ветви протекают встречно.

Если в схеме больше контуров, например три, то система уравнений в общем виде выглядит следующим образом:

(1.26)

В результате решения системы уравнений (1.26) какой-либо один или несколько контурных токов могут оказаться отрицательными.

В ветвях, не являющихся смежными между соседними контурами, найденный контурный ток является истинным током ветви. В смежных ветвях через контурные токи определяются токи ветвей.

Если в электрической цепи имеется n независимых контуров, то число уравнений тоже равно n.

Общее решение системы n-уравнений относительно тока I_kk таково:

, (1.27)

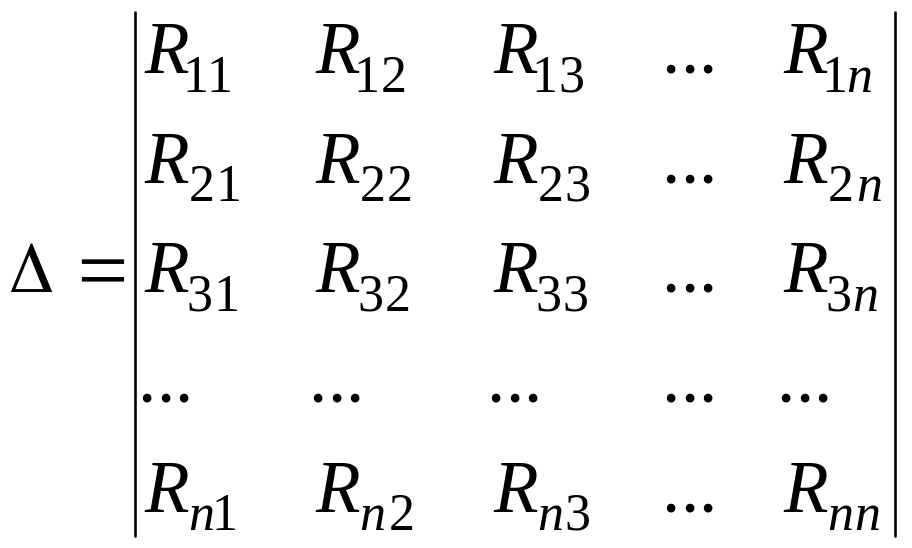

где  - определитель системы.

.

Алгебраическое дополнение ∆_km, получено из определителя ∆ путем вычеркивания k-го столбца и m-й строки и умножения полученного определителя на (-1)^{k + m}.

Составлению уравнений по методу контурных токов для схем с источниками тока присущи некоторые особенности. В этом случае полагаем, что каждая ветвь с источником тока входит в контур, замыкающийся через ветви с источниками ЭДС и сопротивлениями, и что токи в этих контурах известны и равны токам соответствующих источников тока. Если для схемы рис. 1.15 принять, что контурный ток I₁₁ = J течет согласно направлению часовой стрелки по первой и второй ветвям, а контурный ток I₂₂ = I₃ замыкается также по часовой стрелке по второй и третьей ветвям, то, согласно методу контурных токов, получим только одно уравнение с неизвестным током I₂₂:

.

Отсюда и ток второй ветви I₂=I₁₁-I₂₂=J-I₂₂ .

₁

E₃

Рис.1.15
