2. Оптиметр вертикальный с ценой деления 0,001мм и пределом измерения по шкале 0,1 мм

Оптиметр – контактный оптико-механический прибор для измерения линейных размеров сравне­нием с мерой с преобразователем в виде рычажно-оптического устройства, которое малые перемещения измерительного наконечника преобразует в большие наблюдаемые перемещения шкалы.

Вертикальные оптиметры представляют собой станковые приборы, в которых базирующим устройством являются стойки. Ось присоединительной трубки оптиметра располагается вертикально

Оптиметры состоят из измерительной головки, трубки опти­метра и устройства для установки трубки и базирования измеряе­мой детали.

1. Окулярная трубка оптиметра. Элементы оптико-механической схемы трубки разделяют на группы: осветительную, преобразовательную и отсчетную.

Осветительная группа состоит из внешнего зеркала 1 (рис. 2.1) и осветительной призмы 2.

Преобразовательная группа содержит угловую призму 4, объек­тив 5, внутреннее зеркало 6, измерительный стержень 8. В верхнем торце стержня 8 запрессован шарик, на который опирается нижняя поверхность зеркала 6, а на нижний участок стержня 8 надевается измерительный наконечник. В пластину 9 сверху запрессованы два опорных шарика, на которые опирается также нижняя поверхность зеркала 6. Линия, соединяющая вершины этих двух шариков, является осью поворота зеркала 6 при перемещениях стержня 8 вдоль оси присоединительной трубки В. Расстояние l между осью шарика в торце стержня 8 и общей осью опорных шариков в пластине 9 является механическим плечом рычага передачи трубки оптиметра.

О тсчетная группа состоит из стеклянной пластины 3 и окуляра 7. Пластина 3 имеет две зоны а и б, по разные оси горизонтальной трубки А. стороны расположенные

Зона, а окрашена. В краске вычищено окно, в котором нанесена шкала из 200 делений (±100). Ось этой шкалы смещена относительно оси горизонтальной трубки А на расстояние б; в зоне б также имеется окно, в котором нанесен неподвижный штрих-указатель.

Х

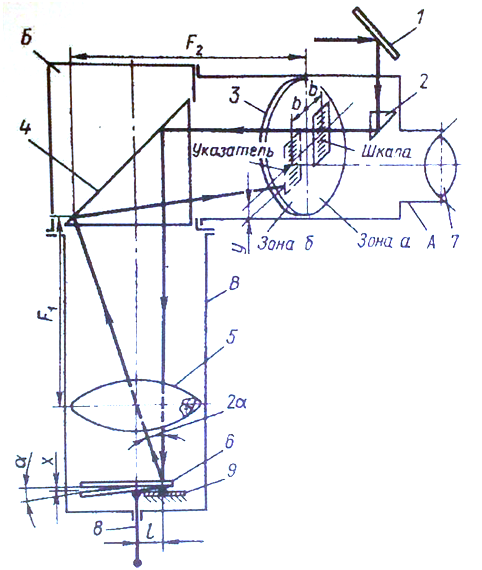

Рис 2.1. Оптическая схема

окулярной трубки оптиметра

од лучей. Поток лучей, посланный призмой 2 на плас­тину 3 в зону а, проходит сквозь окно и несет дальше изображение шкалы. Затем лучи падают на угловую призму 4, преломляются в ней под углом 90° и попадают вместе с изображением шкалы в объектив 5.

Здесь происходит автоколлимация лучей. При автоколлимации лучи, а с ними и изображение шкалы проходят через объектив 5, падают на зеркало 6, отражаются обратно в объектив 5 и выносят из него изображение шкалы по другую сторону фокусной оси. Затем лучи с изображением шкалы преломляются в призме 4 и падают на пластину 3, но уже в зоне б. Здесь мы видим в увеличен­ном виде через окуляр 7 изображение шкалы, наложенное на штрих-указатель.

Перемещение х стержня 8 вызывает соответственный поворот на угол а зеркала 6, а значит, и пропорциональное ему перемещение изображения шкалы у относительно неподвижного штриха-указателя.

Метрологические характеристики

Модель	ИКВ
Предельные размеры измеряемого изделия: диаметр, мм: длина (высота),мм:	150 180
Цена деления шкалы, мм:	0,001
Расход шкалы, мм:	± 0,1
Измерительное усилие, Н, не более :	2,0
Погрешность показаний прибора для любого деления шкалы в интервалах: от 0 до ± 60 мкм, мм : от 0 до ±100 мкм, мм :	0,0002 0,0003
Габарит прибора, мм:	300х300х500
