3. Постановка задачи

Условие: Разработать логическую структуру базы данных, хранящей информацию о параметрах термической обработке долотных сталей. Привести данные к третьей нормальной форме.

Порядок выполнения:

Для выполнения данной лабораторной работы рекомендуется СУБД Access так как использование данных различных форматов из различных программ производится в знакомом интерфейсе.

Дополнительными преимуществами является возможность:

• Включения данных из различных источников. Access 2003 поддерживает различные форматы данных, в том числе XML, OLE, ODBC и формат служб Microsoft Windows® SharePoint™ Services.

• Связи между бизнес-системами. Можно связать таблицы таким образом, чтобы одновременно получать доступ к данным из различных баз, работая с формами, отчетами и страницами доступа к данным в Access 2003. Кроме того, можно связывать таблицы из других баз данных Access, электронных таблиц Microsoft Excel, источников данных ODBC, баз данных Microsoft SQL Server™ и других источников.

• Максимально эффективное использование корпоративных данных. Можно включить данные Microsoft SQL Server в решения баз данных Access. Используйте конструктор сохраненных процедур для создания и изменения простых процедур, сохраняемых в SQL Server, — и вам не придется изучать Transact SQL.

База данных должна содержать следующие данные:

• Наименование детали;

• Марку стали;

• Гост, ТУ;

• Вид термообработки.

Чтобы данные находились во второй нормальной форме, нужно создать 3 таблицы:

1. Детали.

2. Сталь.

3. Термообработка

Первая таблица содержит все данные по детали, то есть наименование детали, диаметр. Вторая – все по стали: марку стали, Гост, ТУ. Третья – связывает деталь, сталь, из которой та делается и вид термообработки.

Создаем эти таблицы в MS Access:

1. Создаем новую базу данных (Файл/Создать/Новая база данных);

2. Сохраняем ее стандартным образом.

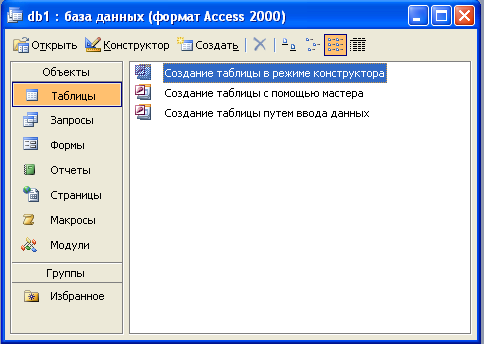

3. Заходим на вкладку «Таблицы», дважды нажимаем на «Создание таблицы в режиме конструктор»;

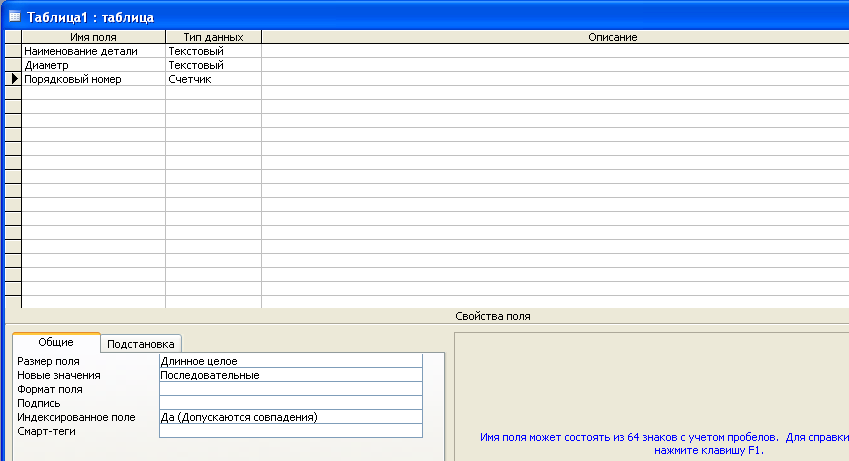

4. Описываем структуру таблицы «Детали» Следующем образом:

5. Выделяем строку «Порядковый номер», выбираем для нее свойство: «Ключевое поле». После этого сохраняем таблицу под именем «Детали».

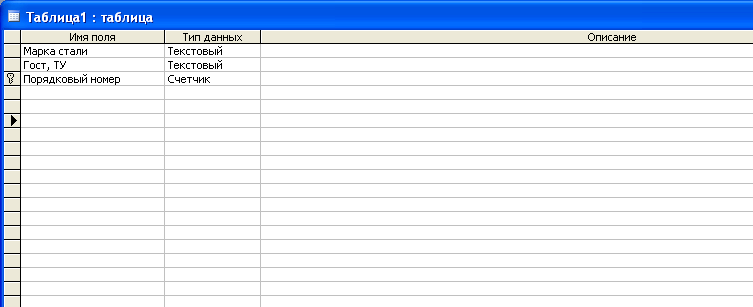

6. Описываем структуру таблицы «Стали» следующем образом и сохраняем ее под именем «Стали»:

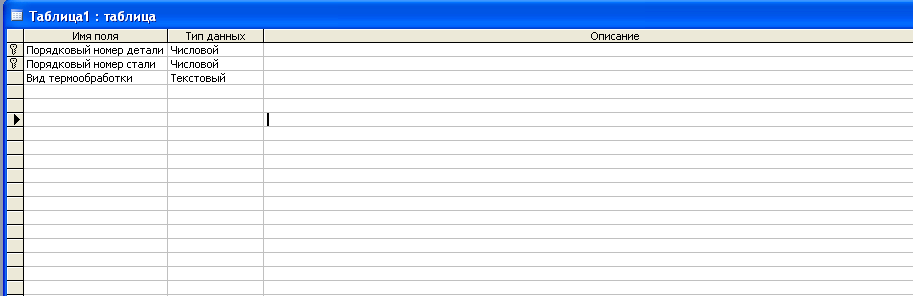

7. Описываем структуру таблицы «Термообработка» следующем образом и сохраняем ее под именем «Термообработка»:

8. Внести в таблицы следующие данные с учетом правильности разбиения по таблицам:

Детали
Наименование детали	Диаметры долот, мм	Марка стали	ГОСТ, ТУ
Шарошки зубчатые	Все типоразмеры	15Н3МА	ТУ 3-102-80
Шарошки зубчатые	Все типоразмеры	20ХН3А	ГОСТ 4543-71
Шарошки штыревые	158,7 вкл. и более	14ХН3МА	ТУ 3-102-80
Шарошки штыревые	158,7 вкл. и более	20ХН3А	ГОСТ 4543-71
Шарошки штыревые	менее 171,4 вкл.	17Н3МА	ТУ 3-938-79
Лапа	менее 171,4	15Н3МА	ТУ 3-102-80
Лапа	171,4 вкл. и более	19ХГНМА	ТУ 3-102-80
Лапа	171,4 вкл. и более	14ХН3МА	ТУ 3-102-80
Лапа	171,4 вкл. и более	20ХН3А	ГОСТ 4543-71
Втулка стальная	Всех размеров	14Х17Н2	ГОСТ 5949
Подпятник	Всех размеров	Р6М5;Р9М4К8	ГОСТ 19265
Пята	Всех размеров	Р9М4К8	ГОСТ 19265
Ролики	Всех размеров	55СМ5ФА-ШД	ТУ 14-1-2666-79
Втулка бронзовая, упорная шайба	Всех размеров	Бр.Б2	ГОСТ 18175

Вид термообработки
Наименование детали	Наименование детали	Наименование детали	Наименование детали
Лапы Ø 215,9 мм и более	Лапы Ø 215,9 мм и более	Лапы Ø 215,9 мм и более	Лапы Ø 215,9 мм и более
Лапы долот Ø 120,6 мм - Ø 215,9 мм	Лапы долот Ø 120,6 мм - Ø 215,9 мм	Лапы долот Ø 120,6 мм - Ø 215,9 мм	Лапы долот Ø 120,6 мм - Ø 215,9 мм
Лапы долот Ø 244,5 мм и более	Лапы долот Ø 244,5 мм и более	Лапы долот Ø 244,5 мм и более	Лапы долот Ø 244,5 мм и более
Шарошки зубчатых долот	Шарошки зубчатых долот	Шарошки зубчатых долот	Шарошки зубчатых долот
Шарошки штыревых долот	Шарошки штыревых долот	Шарошки штыревых долот	Шарошки штыревых долот

9. Приводим данные из таблиц к третьей нормальной форме.

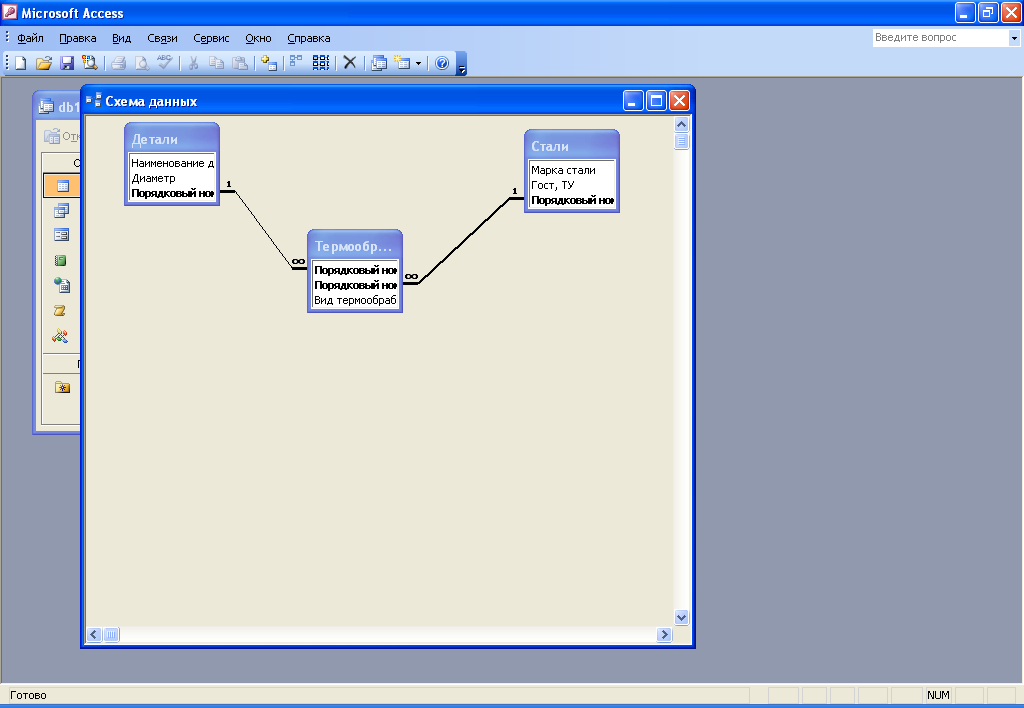

10. Создаем связи между таблицами: Сервис/Схема данных, добавляем таблицы, соединяем поля, подлежащие связыванию, в появившемся окне ставим галочку напротив «Обеспечить целостность данных»:

Вопросы к лабораторной работе №5.

1. Из чего состоит процесс логического проектирование баз данных?

2. Как сделать ключевым поле таблицы?

3. Какие типы данных используются в MS Access?

4. Что такое нормализация отношений

5. Какими способами можно создать таблицы в MS Access?
