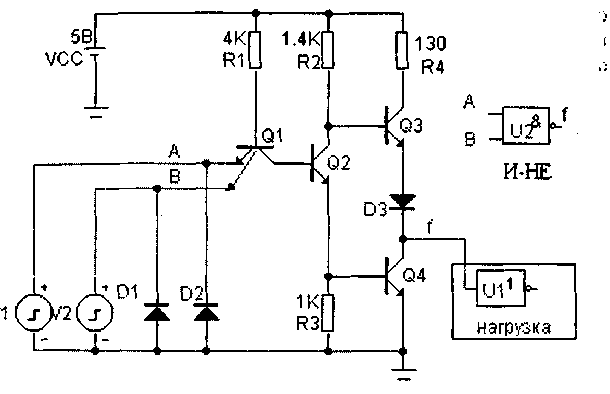

Объяснить принцип работы базового логического элемента стандартных серий имс ттл к155, км 155 по электрической схеме:
Схема содержит три основных каскада: входной многоэмиттерный транзистор Q1, реализующий функцию И, фазоразделительный каскад на транзисторе Q2, и выходной усилительный каскад на транзисторах Q3, Q4 (сложный инвертор). При одновременной подаче на входы А и В высокого уровня напряжения (логическая единица на входе) переходы база-эмиттер закрытыjтак как потенциал на базе ниже, чем на эмиттерах, а у транзисторов с n—p—n переходами переходы база-эмиттер или база-коллектор открываются при положительном потенциале на базе относительно соответственно эмиттера, коллектора. У коллектора потенциал при этом ниже, чем на базе ток базы входного транзистора Q1 течет через резистор R1, его открытый переход база-коллектор в базу транзистора Q2 и базу транзистора Q4, открывая их. Потенциал коллектора открытого транзистора Q2(6aзы танзистора Q3) недостаточен, чтобы превысить необходимый для открытия транзистора Q3 потенциал, равный сумме потенциала коллектор-эмиттер открытого транзистора Q4, падения напряжения открытого диода D3 и перехода база-эмиттер Q3. Поэтому транзистор Q3 закрыт и на выходе f напряжение равно напряжению открытого транзистора Q4, близкого к 0(~0.4В).Без диода D3 потенциала для запирания Q3 оказалось бы недостаточно. Если хотя бы на один из входов многоэмиттерного транзистора подано напряжение низкого уровня (например, вход А подключен к шине «земля»), ток через R1, переход база-замкнутый на землю эмиттер течет на землю, понижая потенциал базы до уровня открытого перехода база-эмиттер(~0.7В). Это напряжение ниже потенциала открытия транзистора Q2, равного сумме потенциалов открытых переходов база-эмиттер транзисторов Q2 и Q4 (~ 1,4В). Транзистор Q2 закрыт и напряжение на его коллекторе близко к напряжению источника питания (через резистор R2 течет ток утечки транзистора Q2 и ток базы Q3). Транзистор Q3 открывается и на выходе схемы устанавливается напряжение, соответствующее логической «1».
Ко всем входам подключены демпфирующие диоды D1,D2, служащие для ограничения импульсов напряжения помехи отрицательной полярности от паразитных зарядов, накапливающихся на проводниках печатных плат.
Объяснить работу электрической схемы логического элемента или-не.
Схема логической функции ИЛИ-НЕ содержит три каскада: входной на транзисторах Q1, Q4, фазоразделительный каскад на параллельно включенных транзисторах Q2, Q3 и выходной усилительный каскад на транзисторах Q5, Q6 (сложный инвертор). Транзистор Q5 будет открыт и на выходе схемы высокое напряжение, когда на входах А и В схемы низкое напряжение. Если на один из входов подано высокое напряжение (например, на вход А),то один из фазоразделительных транзисторов открыт (Q2) и устанавливается низкий потенциал базы транзистора Q5,
запирая его. Одновременно ток, проходящий через Q2, открывает транзистор Q6 и на выходе устанавливается низкий потенциал открытого транзистора Q6. Ко всем входам подключены демпфирующие диоды D1 и D2.
