Вопрос 12: Построение электрической структурной схемы.

На схеме электри­ческой структурной показывают все функциональные части ЭВМ и основные взаимосвязи между ними.

Функциональные части можно изображать условно графически, как указано в ГОСТе, или в виде прямоугольников. В последнем случае внутри прямоугольника приводят наименование данной функ­циональной части. Линии взаимосвязей рекомендуется обозна­чать стрелками, показывающими направления хода процесса, движения информации и т. п. При большом числе функцио­нальных частей рекомендуется взамен обозначений, наимено­ваний и типов вводить порядковые номера, проставляя их слева направо и сверху вниз. В этом случае расшифровку номеров производят в таблице, помещаемой над основной надписью.

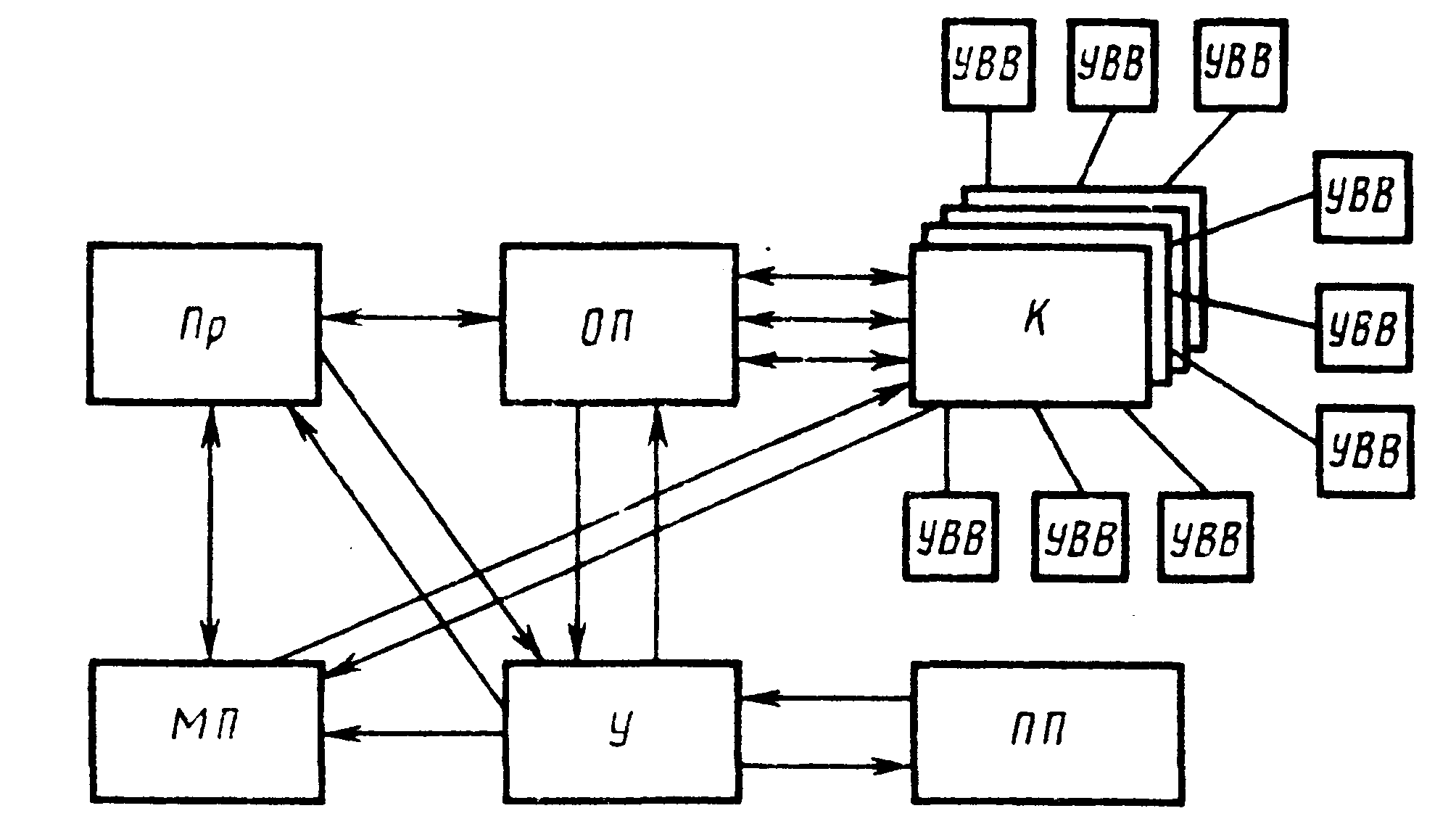

Построение структурной схемы поясняется примером схемы электрической структурной ЭВМ рис. 1, где Пр— процессор; 0/7— оперативная память; МП— местная память;

ПП— постоянная память; У—управление; К— каналы, УВД-устройство ввода—вывода).

Рис. 1. Пример построения структурной схемы ЭВМ

Вопрос 13: Построение электрической принципиальной схемы.

На схеме электрической принципиальной указывают все элементы, необходимые для построения ЭВМ (или ее отдель­ного узла), связи между элементами и элементы, которыми заканчиваются входные и выходные цепи.

Элементы в схеме изображают в виде условных графиче­ских обозначений.

Условные графические обозначения на схеме распола­гают так, чтобы изображения связей между ними были крат­чайшими линиями с минимальным числом пересечений. Линии связей должны быть показаны полностью, однако при необ­ходимости их допускается обрывать, заканчивая места об­рыва стрелками с обозначением места включения. Для упро­щения чертежа схемы можно несколько электрически не свя­занных линий связи сливать в общую утолщенную линию, но при подходе к контактам каждая линия должна быть изображена отдельно, линии связи при этом необходимо про­нумеровать одинаковыми числами на обоих концах.

Каждый элемент, входящий в схему, должен иметь буквен-но-цифровое позиционное обозначение, составленное из бук­венного индекса и порядкового номера. Порядковые номера элементам присваивают начиная с единицы сверху вниз в направлении слева направо, в пределах группы элементов, которым на схеме дан одинаковый буквенный индекс.

Данные о всех элементах, включенных в схему, долж­ны быть записаны в пере­чень (связь перечня с услов­ными графическими обозна­чениями элементов осуще­ствляется через позиционные обозначения). В отдельных случаях допускается сведе­ния об элементах распола­гать на схеме около условных графических обозначений.

Вопрос 14: Факторы, влияющие на выбор конструкции свт.

Факторы:

• климатические,

• механические,

• радиационные,

• др. внешние воздействия.

Климатические:

1) изменение температуры;

2) изменение влажности;

3) тепловой удар;

4) изменение давления;

5) наличие движущихся потоков пыли, песка;

6) присутствие активных веществ в атмосфере;

7) наличие солнечного облучения;

8) грибковые образования;

9) микроорганизмы, насекомые, грызуны;

10) взрывоопасная и воспламеняющаяся атмосфера;

11) дождь, брызги;

12) присутствие в атмосфере озона.

По каждому климатическому фактору существует степень жесткости.

Климатическая зона — характеризуется набором климатических факторов:

• умеренная У;

• холодная Хл;

• тропическая влажная ТВ;

• тропическая сухая ТС;

• умеренно-холодная морская М;

• тропическая морская ТМ.

Механические:

1) вибрационные нагрузки;

2) линейное ускорение;

3) акустический удар;

4) невесомость.

Радиационные:

1) космическая радиация;

2) ядерная радиация;

3) облучение фотонами, нейтронами…

Внешние воздействия:

1) обратимые,

2) полуобратимые,

3) необратимые.
