Определение периода замены элементов гмо при параметрических отказах

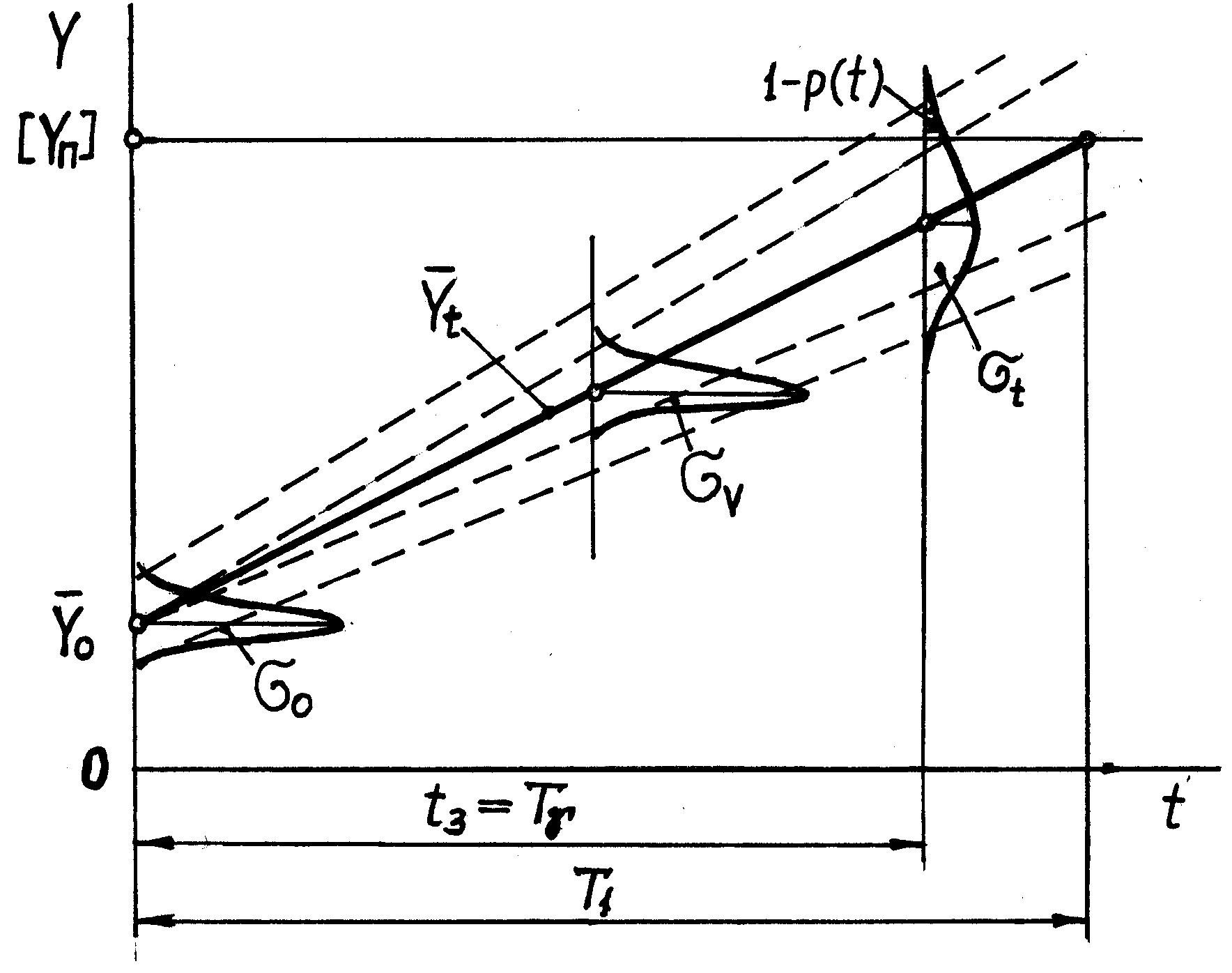

Для определения периода регламентированной замены элементов t_З, постепенно теряющих работоспособность (например, при изнашивании или коррозии), по назначенному предельно допустимому значению параметра повреждения [Y_П] можно воспользуемся формулой (8.7), приняв σ_П = 0.

В соответствие с моделью отказа получим:

(12.1)

г де и ₀ – математическое ожидание и коэффициент вариации начального значения параметра повреждения; V_СР, ν_V – математическое ожидание и коэффициент вариации скорости изменения параметра повреждения.

Решая уравнение (12.1), после преобразований получим:

где u_P – квантиль нормированного нормального распределения следует подставлять со знаком «–».

22. Причины отказов оборудования для бурения, добычи и подготовки нефти и газа при эксплуатации. Специфика условий эксплуатации. Деформации и изломы, износ, коррозионные, сорбционные, коррозионно-механические, сорбционно-механические разрушения элементов МО. Образование на поверхностях МО отложений твердых веществ.

Несмотря на многообразие функционально и конструктивно отличающихся видов оборудования для бурения скважин и нефтегазодобычи по условиям эксплуатации следует различать две основные группы оборудования: наземное и скважинное. Большинство видов наземного оборудования эксплуатируется на открытом воздухе, поэтому они подвергаются внешним климатическим воздействиям. Климатические условия влияют на тепловой режим работы оборудования, коррозионную активность окружающей среды, трудоемкость и качество технического обслуживания и ремонта.

При эксплуатации в условиях низких температур возникает опасность разрушения металлоконструкций, вызванная повышением хрупкости материалов, выхода из строя устройств для осушения сжатого воздуха и удаления жидкого конденсата, систем управления. В результате преждевременного разрушения или изменения свойств материалов уплотнений и шлангов нарушается работа систем смазки, что вызывает возрастание сил трения и интенсивный износ деталей и механизмов. При эксплуатации в условиях высоких температур окружающего воздуха возможно преждевременное разрушение деталей, изготавливаемых из резины и полимерных материалов.

При значительной запыленности воздуха возрастает износ трущихся поверхностей. Степень абразивного воздействия пыли изменяется в широких пределах и зависит от ее дисперсности, формы, размера и твердости частиц.

Подземное оборудование и внутренние рабочие полости наземного оборудования испытывают воздействие различных жидких и газообразных технологических и эксплуатационных сред. По механизму контактного взаимодействия с конструкционными материалами, используемыми для изготовления различных элементов оборудования для бурения скважин и нефтегазодобычи, разнообразные технологические и эксплуатационные среды могут быть разделены на ряд групп: абразивные, сорбционно-активные, химически активные, электрохимически активные и инертные. Такое деление является условным. Одна и та же среда может быть абразивной, сорбционно-активной, электрохимически активной или химически активной по отношению к одному материалу и инертной по отношению к другому, что в значительной степени определяется свойствами самого материала и условиями его контактного взаимодействия со средой.

Разнообразные причины отказов различных элементов оборудования для бурения скважин и нефтегазодобычи, обусловленные рассмотренной спецификой условий его эксплуатации, можно разделить на семь основных групп:

• деформация и излом;

• износ;

• коррозионные разрушения;

• сорбционные разрушения;

• коррозионно-механические разрушения;

• сорбционно-механические разрушения;

• образование отложений твердых веществ.

Деформация и излом возникают при чрезмерном увеличении напряжений в материале конструкции, превосходящих соответственно предел текучести или предел прочности.

Изломом называют полное разрушение материала элемента конструкции, приводящее к его расчленению. Изломы разделяют в зависимости от характера нагружения на статический, динамический и усталостный.

Процесс постепенного накопления повреждений материала под действием переменных напряжений, приводящий к изменению свойств, образованию трещин, их развитию и разрушению, получил название - усталость, а способность материала сопротивляться усталостному разрушению принято называть выносливостью. Выносливость зависит от свойств самого материала, максимального напряжения и амплитуды цикла. Усталостные изломы возникают при напряжениях ниже предела текучести.

Изломы подразделяют на хрупкий и вязкий. Под вязким изломом понимают излом, который происходит при наличии макропластической деформации. Хрупкий излом в отличие от вязкого возникает при отсутствии или при незначительных размерах макропластической деформации.

Процесс постепенного изменения размеров детали при трении, проявляющийся в отделении с поверхности трения материала или его остаточной деформации, получил название изнашивания, а результат этого процесса принято называть износом.

Различают изнашивание следующих видов: механическое и молекулярно-механическое. Механическое изнашивание определяется явлениями чисто механического характера (резание, выламывание частиц, пластическое деформирование и др.).

Молекулярно-механическое изнашивание также подразделяется на следующие подвиды: адгезионное и тепловое.

Коррозия является одной из основных причин разрушения оборудования. В зависимости от механизма коррозионного процесса, условий его протекания и характера разрушения коррозию подразделяют на несколько видов.

По механизму коррозионного процесса различают химическую и электрохимическую коррозию. Электрохимическая коррозия представляет процесс взаимодействия металла или сплава с коррозионной электролитически проводящей средой, при котором ионизация атомов металла и восстановление окислительного компонента коррозионной среды протекают не в одном акте и их скорости зависят от электродного потенциала металла (наличие проводников второго рода).

Химическая коррозия представляет собой процесс химического взаимодействия среды с металлом или сплавом, приводящий к образованию продуктов их взаимодействия.

Газовая коррозия - коррозия металлов и сплавов в газах при высоких температурах.

Атмосферная коррозия - коррозия металлов и сплавов во влажной воздушной атмосфере.

Подземная коррозия - коррозия металлов и сплавов в почвах и грунтах.

Жидкостная коррозия - коррозия металлов и сплавов в жидкой среде, которая может обладать или, наоборот, не обладать электролитическими свойствами при полном, неполном или переменном погружении.

Биокоррозия - коррозия металлов под влиянием жизнедеятельности микроорганизмов.

Интенсивность протекания коррозионных процессов в значительной мере зависит от характера контакта элементов оборудования или их отдельных, частей; в соответствии с этим различают контактную и щелевую коррозию.

Контактная коррозия - электрохимическая коррозия, вызванная контактом металлов, имеющих разные стационарные потенциалы в эксплуатационной среде.

Щелевая коррозия - электрохимическая коррозия, усиливающаяся в щелях и зазорах между металлами, а также в местах неплотного контакта металла с неметаллическими материалами.

По характеру коррозионного разрушения металла различают коррозию следующих видов: сплошную или общую, охватывающую всю поверхность металла, находящуюся под воздействием коррозионной среды, и местную, охватывающую отдельные участки поверхности металла.

По механизму взаимодействия водорода с металлом следует выделить два различных, но взаимосвязанных процесса: адсорбция - молекулярное взаимодействие водорода с поверхностью металла, приводящее к образованию насыщенного слоя водорода на границе раздела газ - металл, и абсорбция - растворение водорода в массе металла.

Коррозионно-механические разрушения возникают при совместном воздействии на элементы оборудования коррозионно-активной среды и механической нагрузки.

Равномерная коррозия, поражающая как ненапряженный, так и равномерно-напряженный металл, наиболее благоприятна и не изменяет механических характеристик стали. Коррозия может даже увеличить статическую прочность, улучшить сопротивление удару в случае, если образцы до коррозии имели острые концентраторы типа трещин и царапин, которые в результате коррозии затупляются, в силу чего снижается концентрация напряжений.

Образование парафиновых отложений происходит из-за возникновения и роста кристаллов парафина непосредственно на поверхности, контактирующей с нефтью, или в результате сцепления с поверхностью частиц твердой фазы парафина, образовавшихся в потоке.

Интенсивность образования парафиновых отложений на поверхностях

оборудования зависит от содержания в нефти воды и других примесей.

При эксплуатации скважин, продукция которых содержит значительное количество пластовых вод, в подъемных трубах, выкидных линиях, коллекторах и сборных емкостях образуются солевые отложения.

Основными типами солевых отложений на большинстве отечественных нефтяных месторождений являются сульфаты и карбонаты кальция, сульфаты бария.
