4 .3 Расчет газлифтных клапанов

Рассмотрим силы, действующие на шток клапана, когда клапан находится в открытом и закрытом состояниях.

1. Клапан 9 открыт

(4.4)

2. Клапан 9 закрыт

(4.9)

Сравнивая (4.4) и (4.9) и учитывая условие (4.6), можно сделать вывод, что закрывающий перепад давлений ΔР₃ больше открывающего ΔР₀, т.е.

ΔР₃ > ΔР₀ (4.10)

Данное условие справедливо только в том случае, если F_П3/F_ПО меньше, чем f₁₀/f₁.

4. Установки электроцентробежного насоса. Назначение, область применения, основные конструктивные схемы и особенности конструкции. Методика подбора и расчета уэцн.

5. Конструкция уэцн, осевые и радиальные опоры, токовводы. Методика подбора и расчета уэцн.

Установки электрических погружных центробежных насосов относятся к классу бесштанговых установок и играют в нефтедобывающей промышленности России определяющую роль по объему добываемой нефти. Они предназначены для эксплуатации добывающих скважин различной глубины с различными свойствами добываемой продукции: безводная маловязкая и средней вязкости нефть; обводненная нефть; смесь нефти, воды и газа. Естественно, что и эффективность эксплуатации скважин УЭЦН может существенно различаться, т.к. свойства откачиваемой продукции влияют на выходные параметры установки.

Принципиальная схема УЭЦН и её элементы

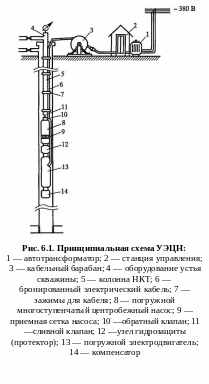

Установка ЭЦН является сложной технической системой и, несмотря на широко известный принцип действия центробежного насоса, представляет собой совокупность оригинальных по конструкции элементов. Принципиальная схема УЭЦН приведена на рис. 6.1. Установка состоит из двух частей: наземной и погружной. Наземная часть включает автотрансформатор 1; станцию управления 2; иногда кабельный барабан 3 и оборудование устья скважины 4. Погружная часть включает колонну НКТ 5, на которой погружной агрегат спускается в скважину; бронированный трехжильный электрический кабель 6, по которому подается питающее напряжение погружному электродвигателю и который крепится к колонне НКТ специальными зажимами 7.

Погружной агрегат состоит из многоступенчатого центробежного насоса 8, оборудованного приемной сеткой 9 и обратным клапаном 10. Часто в комплект погружной установки входит сливной клапан 11, через который сливается жидкость из НКТ при подъеме установки. В нижней части насос сочленен с узлом гидрозащиты (протектором) 12, который, в свою очередь, сочленен с погружным электродвигателем 13. В нижней части электродвигатель 13 имеет компенсатор 14.

Погружной центробежный насос конструктивно представляет собой совокупность ступеней небольшого диаметра, состоящих, в свою очередь, из рабочих колес и направляющих аппаратов, размещаемых в корпусе насоса (трубе). Рабочие колеса, изготавливаемые из чугуна, бронзы или пластических материалов, крепятся на валу насоса со скользящей посадкой с помощью специальной шпонки. Верхняя часть сборки рабочих колес (вала насоса) имеет опорную пяту (подшипник скольжения), закрепляемую в корпусе насоса. Каждое рабочее колесо опирается на торцевую поверхность направляющего аппарата. Нижний конец насоса имеет подшипниковый узел, состоящий из радиально-упорных подшипников. Узел подшипников изолирован от откачиваемой жидкости и в некоторых конструкциях вал насоса уплотняется специальным сальником. Погружной центробежный насос выполняется в виде отдельных секций с большим числом ступеней в каждой секции (до 120), что позволяет собирать насос с необходимым напором.

Погружной электрический двигатель (ПЭД) — двигатель специальной конструкции и представляет собой асинхронный двухполюсный двигатель переменного тока с короткозамкнутым ротором. Двигатель заполнен маловязким маслом, которое выполняет функцию смазки подшипников ротора и отвода тепла к стенкам корпуса двигателя, омываемого потоком скважинной продукции.

Длина и диаметр двигателя определяют его мощность. Скорость вращения вала ПЭД зависит от частоты тока; при частоте переменного тока 50 Гц синхронная скорость составляет 3000 об/мин. Погружные электродвигатели маркируются с указанием мощности (в кВт) и наружного диаметра корпуса (мм), например, ПЭД 65-117—погружной электродвигатель мощностью 65 кВт и наружным диаметром 117 мм. Необходимая мощность электродвигателя зависит от подачи и напора погружного центробежного насоса и может достигать сотен кВт.

Современные погружные электродвигатели комплектуются системами датчиков давления, температуры и других параметров, фиксируемых на глубине спуска агрегата, с передачей сигналов по электрическому кабелю на поверхность (станцию управления).

Узел гидрозащиты размещается между насосом и двигателем и предназначен для защиты электродвигателя от попадания в него откачиваемой продукции и смазки радиально-упорного подшипника насоса (при необходимости).

Компенсатор предназначен для компенсации объема масла внутри двигателя при изменении температурного режима электродвигателя (нагревание и охлаждение) и представляет собой эластичный мешок, заполненный жидким маслом и расположенный в корпусе

Обратный клапан размещается в головке насоса и предназначен для предотвращения слива жидкости через насос из колонны НКТ при остановках погружного агрегата.

Сливной клапан размещается в специальной муфте, соединяющей между собой насосно-компрессорные трубы, и представляет собой, как правило, бронзовую трубку, один конец которой запаян, а другой, открытый конец, на резьбе вворачивается в муфту изнутри.

Электрический кабель предназначен для подачи питающего напряжения на клеммы погружного электродвигателя. Кабель трехжильный, с резиновой или полиэтиленовой изоляцией жил и сверху покрыт металлической броней.

Автотрансформатор предназначен для повышения напряжения, подаваемого на клеммы погружного электродвигателя.

Станция управления предназначена для управления работой и защиты УЭЦН и может работать в ручном и автоматическом режимах

Осевые опоры и радиальные подшипники вала насоса

При работе насоса осевые усилия от рабочих колес передаются на направляющие аппараты и на корпус насоса.

При этом на вал насоса действует осевая сила от перепада давления на торец вала и осевая сила, действующая на рабочие колеса, прихваченные к валу из-за наличия в пластовой жидкости коррозионно-активных элементов и механических примесей. Для восприятия осевых сил, действующих на вал, в конструкции насоса предусмотрены осевые опоры.

Осевые усилия в таком насосе воспринимаются осевой опорой вала самого насоса (в отечественных конструкциях ЭЦН — рис. 6.8) или осевой опорой гидрозащиты (большая часть насосов импортного производства). В секции или модуль-секции насоса (рис. 6.8, а) обычного исполнения применяется упорный подшипник или гидродинамическая пята (рис. 6.9.), состоящий из кольца 1 с сегментами на обеих плоскостях, устанавливаемого между двумя гладкими шайбами 2, 3.

Радиальный подшипник ЭЦН воспринимает радиальные нагрузки, возникающие при работе насоса. Радиальный подшипник (рис. 6.10) состоит из опорной втулки с вкладышем 1, которые является неподвижными деталями и втулки 2, вращающейся вместе с валом. В каждой модуль-секции насоса обычного исполнения вал имеет два радиальных подшипника - верхний и нижний, а в модуль-секциях насосов износостойкого исполнения, кроме перечисленных радиальных подшипников, используются промежуточные радиальные опоры. Достаточно широко используется конструкция насоса с «плавающим низом», при которой осевая нагрузка, действующая на ротор секции насоса, воспринимается частью (около 40 %) верхних ступеней, рабочие колеса которых жестко закреплены на валу, рабочие же колеса нижних ступеней выполнены плавающими.

В радиальных подшипниках использована пара трения скольжения, материал которой зависит от условий эксплуатации.

Кроме того, поперечные усилия в секции воспринимаются радиальными подшипниками, функции которых выполняют пары трения, образованные ступицами рабочих колес и расточками направляющих аппаратов.
