4 Задачи работы и пути их решения
4.1 Доказательство возможности рассмотрения процесса деформации в переходной пластически деформируемой зоне как деформации простого сдвига.
Задача решается на основании рассмотрения и анализа фотографий шлифа корня стружки.
4.2 Теоретически изучить процессы, происходящие при образовании сливной стружки, и вызывающие их причины.
4.3 Определить средние значения напряжений в переходной пластически деформируемой зоне, на передней поверхности и в стружке.
Задача решается на основании проведения экспериментов по определению сил резания и измерения параметров стружки.
5 Описание оборудования и приборов
Экспериментальная часть работы выполняется на токарно-винторезном станке 1К62, оснащенном тиристорным приводом с плавной регулировкой частоты вращения шпинделя в пределах 8...2000 об/мин. Опыты проводятся при наружном продольном точении заготовки из конструкционной стали твердосплавным резцом, установленном в динамометре. Используется проходной резец с острозаточенной вершиной и плоской передней поверхностью ( = 0О, < 90O). Измеряются составляющие силы резания Pz и Py. Кроме этого, с помощью штангенциркуля измеряется толщина стружки а1.
В качестве динамометра используется электрический универсальный дина-мометр УДМ-600. Он позволяет измерять составляющие силы резания при точении, фрезеровании, шлифовании, осевую силу и крутящий момент при сверлении, зенкеровании, развертывании и нарезании резьбы метчиком и рассчитан на усилие 6 кН.

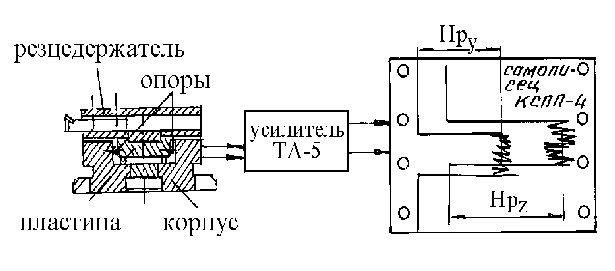

Основой динамометра является квадратная пластина, установленная в корпусе динамометра на упругих опорах , на которых наклеены тензометрические преобразователи. Тензодатчики представляют собой несколько витков тонкой проволоки, которая изменяет электрическое сопротивление при деформации преобразователя. Опоры имеют трубчатую форму и воспринимают нагрузку лишь в одном направлении - вдоль оси. Под действием каждой из составляющих силы деформируются соответствующие опоры, а в месте с ними и тензодатчики, соединенные в мостовые схемы. Сигналы с мостовой схемы в виде изменения силы тока, пропорционального деформациям поступают на два канала четырехканального усилителя ТА-5, а затем - на входы двухканального самопишущего потенциометра КСПП-4 (рис. 9), на одном из каналов которого ре
Рис.
G
Динамометры не позволяют определить непосредственно силы резания; их показания соответствуют деформациям, пропорциональным действующей силе. Поэтому между величиной записи и силой имеется линейная связь:
Pz = Kpz Hpz (16)
Py = Kpy Hpy ,
где Kpz и Kpy - тарировочные коэффициенты каждого измерительного канала.
Тарировочные коэффициенты находятся путем тарирования динамометра, т. е. нагружения его известными силами с регистрацией при этом отклонений пера самопишущего потенциометра и построения по этим величинам тарировочного графика. Угол наклона графика будет характеризовать коэффициент пропорциональности или тарировочный коэффициент.
Более подробная информация о различных конструкциях динамометров приведена в [ 1 ], с. 109 - 112.
