Защита цеховых сетей от сверхтоков. Обеспечение избирательности защиты.
Сверхток – ток, превышающий ток норм режима, к ним относятся ток перегрузки и ток КЗ. От токов КЗ должны защищаться практически все эл сети и ЭП. От токов длит перегрузки защищаются след. эл сети внутри помещений:
1 Выполненные открыто проложенными проводами и кабелями с горючей изоляцией и оболочкой.
2 Осветительные сети в жилых общественных зданиях, в торговых помещениях, в служебно-бытовых помещениях промышленных предприятий, включая сети для переносных и бытовых ЭП (розеточные сети), а также в пожароопасных зонах.
3 силовые эл сети. Когда по условиям производственного процесса или режиму работы сеты возможны длительные перегрузки.
4 Эл сети всех видов во взрывоопасных зонах В-I, В-Iа, В-II, В-IIа.
От токов КЗ защищают плавкие предохранители, а также автоматические выключатели с электромагнитным, комбинированным и полупроводниковым расцепителем.
От токов длительной перегрузки защищают автоматические выключатели с тепловым расцепителем, с комбинированным и полупроводниковым расцепителем, также тепловые реле, которые могут быть встроенные в аппараты. Плавкие предохранители защищают сети от перегрузки если выполняется условие: Iдоп ≥ 1,25Iв, где Iдоп – длительный допустимый по нагреву ток проводников; Iв – ном ток плавкой вставки предохранителя.
Если сеть требует защиты только от токов КЗ то в первую очередь должны применяться плавкие предохранители, автоматы устанавливаются при необходимости автоматизации управления, более быстрого восстановления питания и частых перегораниях предохранителя. Устройства защиты должны устанавливаться в местах, где эл сеть меняет сечение, материала проводников, способ прокладки, конструктивное исполнение, если эти изменения приводят уменьшению допустимых токов проводников.
Защитное устройство от тока КЗ не устанавливается:
1 когда длина незащищенного участка не превышает 3 м, а конструктивное исполнение сети такое, что опасность КЗ минимальна и проводники не располагаются в близи горючих материалов.
2 устройства защиты от КЗ, установленные на линии перед участком с уменьшением сечения или др изменениями, кот приводит к изменению тока, имеют такую защитную характеристику, что способны защитить от тока КЗ незащищенный участок.
Защита от перегрузки может предусматриваться за точкой изменения сечения проводников или др изменениями, если между этой точкой и местом установки защитного аппарата нет ответвления и соблюдается одно из условий:
1)
участок сети защищен от токов КЗ
2) длина незащищенного участка ≤ 3м (6м – ПУЭ), при этом проводники не располагаются в близи горючих материалов и отсутствует риск КЗ

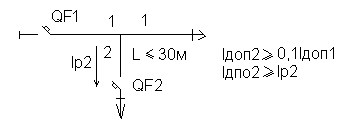

3) при ответвлениях от линии в труднодоступных местах разрешается устанавливать аппарат защиты на расстоянии до 30м от точки ответвления. При этом должны быть соблюдены условия: допустимый по нагреву ток ответвления должен составлять не менее 10% пропускной способности основной линии, от которой идет ответвление.
2)
3)
При обеспечении селективности необходимо чтобы соблюдались условия:
- tб>(1,7-3)tм – для плавких предохранителей;
- tб>1,5tм – для автоматов.
Где tб и tм – время срабатывания предохранителя (автомата) ближайшего к ИП и потребителю соответственно.
Селективность предохранителей можно обеспечить также подбором ном токов плавкой вставки разных ступеней защиты по спец таблицам (ном ток пл вставки предохранителей разных ступеней защиты должны различаться не менее, чем на 2 ступени стандартной шкалы ном токов пл вставок, возврастая по направлению к ИП).
При применении разнородных аппаратов защиты в эл сетях (предохранителей и автоматов) селективность обеспечивается на основе карт селективности, на которых изображаются защитные характеристики аппаратов разных ступеней защиты. При этом должны выполняться условия селективности как для предохранителей, так и для автоматов.
