7. Потери мощности и энергии в токоограничивающих реакторах

Определение потерь мощности и энергии в токоограничивающих реакторах:

_{Потери активной мощности в реакторах:}

_{, где}

ΔP_ном.ф- потери активной мощности в одной фазе реактора при номинальном токе(паспортная величина);

I – действительный ток,протекающий через реактор.

_{Потери реактивной мощности:}

X_р- индуктивное сопротивление реактора в Ом (дается в справочнике).

Потери активной энергии определяются тремя способами:

1. методом графического интегрирования;

_{Ii- среднее значение тока на i-ой ступени графика;}

_{Δti- интервал осреднения на i-ой ступени графика;m- число ступеней графика.}

2. _{по max нагрузке и времени max потерь;}

I_max- max значение силы тока, протекающего через реактор

3) по среднеквадратической нагрузке или среднеквадратическому току и времени работы реактора с нагрузкой;

I_ск- среднеквадратический ток=К_ф∙I_c

Потери реактивной энергии:

1)

₂₎

₃₎

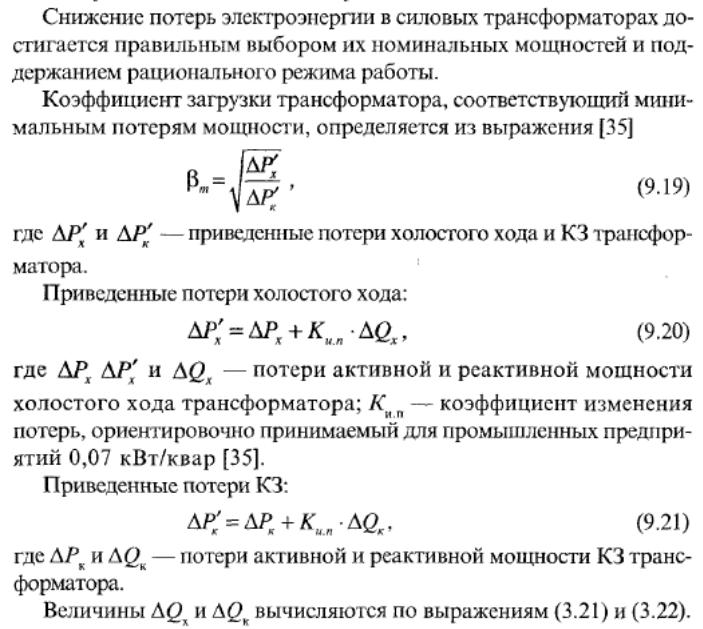

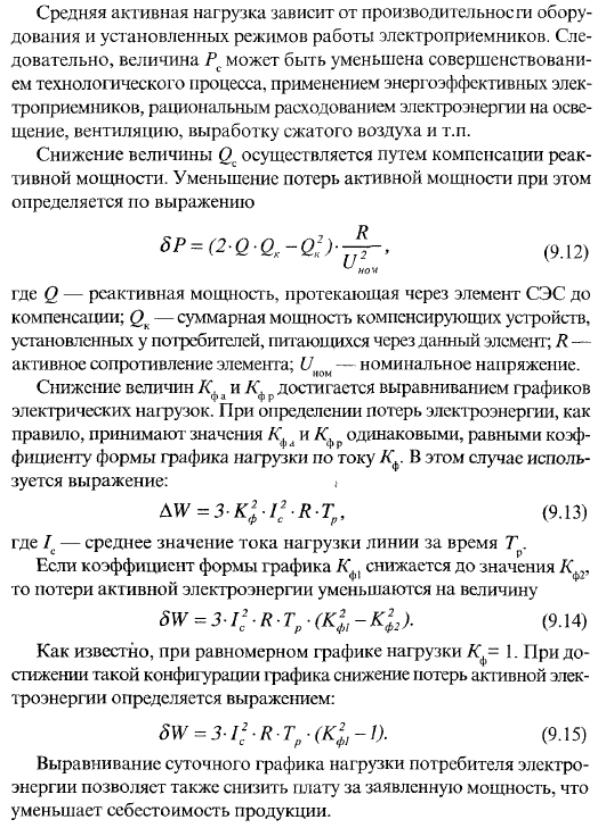

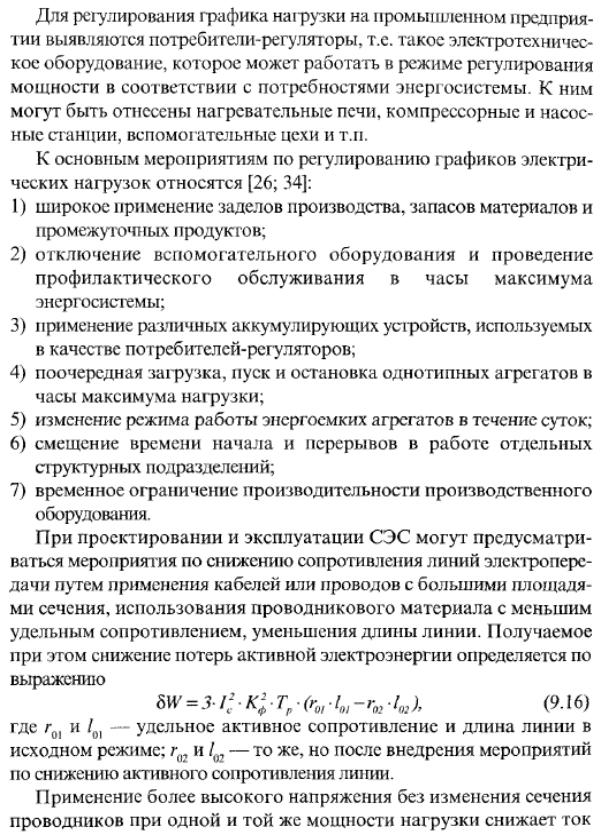

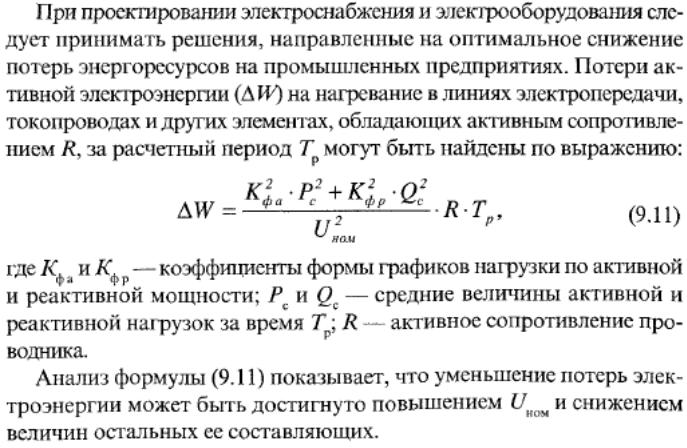

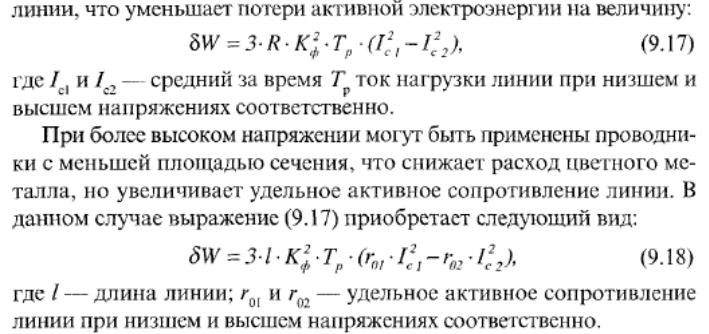

8. Способы снижения потерь мощности и электроэнергии в элементах систем электроснабжения.

9. Экономически целесообразный режим работы трансформаторов на подстанциях.

При наличии нескольких трансформаторов работающих на общую нагрузку число включённых трансформаторов определяется по условиям обеспечивающим минимальные суммарные потери мощности в этих трансформаторах.

При этом следует учитывать не только потери активной мощности в самих трансформа- торах, но и дополнительные потери активной мощности возникающие в СЭС и в сетях энергосистемы во всей цепи от ИП до трансформаторов (из-за потребления реактивной мощности трансформаторами).

Такие потери называются приведенными и определяются по :

приведенные потери холостого хода;

приведенные потери КЗ;

коэффициент загрузки трансформаторов.

потери холостого хода трансформатора;

номинальная мощность трансформатора;

коэффициент изменения потерь ( экономический эквивалент реактивной мощности)

(кВт/квар), - сколько активной мощности в кВт теряется в элементах СЭС при передачи 1квар от генераторов ИП до трансформаторов. (0,07-0,1 кВт/квар , обычно принимают 0,1).

Тогда приведенные потери можно записать в виде:

S- потребляемая мощность;

суммарная мощность трансформаторов.

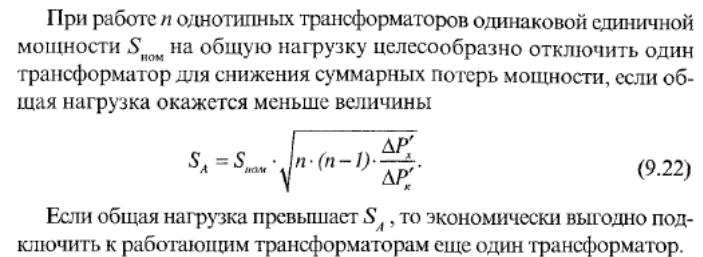

Если

то число трансформаторов (n-1);

то число трансформаторов (n).

10. Электрические сети цеховых потребителей электроэнергии: схемы и конструктивное исполнение.

Схемы цеховых электрических сетей. Цеховые сети по своему назначению делятся на питающие и распределительные. Питающие сети отходят от источника питания (цеховой подстанции – ТП) к электроприемникам или группе электроприемников. Распределительные сети отходят от распределительных устройств подстанции или РП к электроприемникам. Схемы внутрицеховых электрических сетей могут быть радиальными, магистральными и смешанными. В радиальных схемах электрические линии отходят от ТП по «радиусам» к мощным одиночным электроприемникам или к РП для питания группы электроприемников. Радиальные схемы применяются для электроснабжения сосредоточенных нагрузок, с неравномерным распределением их по площади цеха. Радиальные схемы обеспечивают более высокую надежность электроснабжения и удобство эксплуатации. При аварии линии оказывается отключенным только один электроприемник, получающий электроэнергию по этой линии. Другие приемники в цехе продолжают работать. Недостатком радиальных схем является удорожание сетей, связанное с увеличением протяженности линий и повышенным расходом проводникового и монтажного материала. Увеличивается количество коммутационных и защитных аппаратов.

Магистральные схемы применяются когда технологическое оборудование распределяется относительно равномерно по цеху. Магистральные схемы часто используются в системе «блок трансформатор-магистраль». Подключение к трансформатору магистрали производится с помощью шкафа с встроенным автоматическим выключателем. Магистрали выполняют, как правило, магистральными шинопроводами. К магистральному шинопроводу подключаются распределительные шинопровода и отдельные электроприемники. Магистральные схемы позволяют снизить трудоемкость монтажа. Сети, выполненные шинопроводами, являются наиболее гибкими. Они позволяют развивать сеть или сокращать количество присоединений. Недостаток магистральных сетей – меньшая надежность по сравнению с радиальными схемами, так как при аварии отключаются все электроприемники, подключенные к магистрали. С целью повышения надежности при электроснабжении по магистральной схеме применяется взаимное резервирование магистралей .

Смешанная схема электроснабжения .От РУНН подстанции линии к отдельным приемникам, РП и ШР отходят по радиальной схеме, а от ШР к приемникам – по магистральной схеме.

Конструктивное исполнение цеховых сетей может быть разнообразным.

Цеховые сети до 1кВ могут быть выполнены в виде шинопроводов , КЛ и электропроводок.

Шинопровод-это токопровод U до 1кВ заводского исполнения , поставляемый комплектными секциями Представляет собой шинную конструкцию, состоящую из жестких шин, изоляторов, защитных оболочек , ответвительных устройств. Силовые магистральные и распределительные шинопровода прокладываются на вертикальных стойках, колоннах, кронштейнах, подвесках.

Шинопроводы бывают:

1)Магистральные перем-го тока, для выполнения 5-ти и 4-хпроводных сетей.

2) Магистральные пост-го тока, для присоединения механизмов требующих регулирования частоты вращения, а также сетей общего назначения до 1200В

3)Распределительные переем-го тока, для питании ЭП.

4)Тролейные, для питания передвижных ЭП.

5)Осветительные.

Шинопроводы имеют следующие преимущества:

1)Обеспечивают гибкость схемы распределения ЭЭ.

2)Высокий уровень электробезопасности.

3)Пожароопасность

4)Высокая надежность работы.

5)Экономия пространства в зданиях.

6)Уровень магнитного излучения шинопроводов напорядок меньше излучения КЛ.

Для подключения потребителей шинопр-ды имеют ответвительные секции:

1)Без коммутационных аппаратов

2)С разъеденителем на 630 А.

3)С ВА типа ВА-52 на ток 400 и 630 А.

Шинопроводы постоянного тока ШМАД-4 (двухполюсные) выпускаются на токи 1600, 2500, 3200, 5000А.

Распределительные шинопроводы на токи 250, 400, 630А.

Шинопроводы имеют одно- и двух- сторонние ответвительные коробки с разъеденителем на 160 А, предохранителями типа ПН-2-100, АВ на 100 и 160А.

Тролейные, осветительные шинопроводы получили широкое распространение на пром. предприятиях. Используются троллейные шинопроводы ШМТ на ток 250 и 400 А. Осветительные-ШОС-2.

Кабельные линии в сетях напряжением до 1 кВ. В сетях до 1Кв к КЛ относятся все линии , выполненные кабелями с бумажной пропитанной изоляцией ,бронированными кабелями а, также любыми кабелями с сечениние фазной жилы более 16 мм². На предприятиях с нормальной средой применяются кабели типа АВВГ, ВВГ, NYM.

Трассы кабельных линий должны быть прямолинейными и удаленными от различных трубопроводов, чтобы исключить воздействие на них воды, пара, масел, в случае повреждения трубопроводов.

Внутри помещений кабели прокладывают по стенам, по конструкциям, в кабельных каналах. Провода и кабели, проложенные по стенам, должны быть защищены от механических воздействий. В кабельных каналах кабели крепят на кронштейнах или по дну канала. Кабельные каналы должны закрываться съемной железобетонной или металлической панелью. Межцеховые сети с большим количеством кабелей могут прокладываться в туннелях, что позволяет с большим удобством осматривать и ремонтировать кабели. Вместе с силовыми кабелями могут прокладываться кабели для осветительных сетей.

Электропроводки- это совокупность изолированных проводников любых сечений и небронированных силовых кабелей с резиновой или пластмассовой изоляцией с сечением фазной жилы до 16 мм², вместе с относящимися к ним креплениям, поддерживающими устройствами и т. д.

Электропроводки могут быть открытыми и скрытыми. Бывают также внутренние и наружные. Также бывают стационарные, переносные , передвижные. Изолированные провода и кабели с резиновой и пластмассовой изоляцией (электропроводки) прокладываются в лотках, коробах, трубах и на тросах. Лотки и короба могут крепиться по стенам, на кронштейнах, могут быть подвешенными к потолку. Проводки в коробах защищены от загрязнений. Скрытая проводка может выполняться в стенах под штукатуркой (в сухих помещениях), в полу и перекрытиях (в пустотах плит), в нишах стен и фундаментов, в каналах, образованных в толще бетона. Провода и кабели могут прокладываться в трубах, уложенных в полу, по стенам. Для проводок применяют стальные и пластмассовые трубы. Применение стальных труб должно быть обосновано.
