Выбор сечения жил кабелей напряжением 6-10 кВ.
Выбор кабелей производится по:
1.По экономической плотности тока ( ):
расчётный
ток линии в нормальном режиме
экономическая
плотность тока, зависит от конкретного
исполнения линии, материала проводника,
времени использования максимальной
нагрузки и т.п. Определяется по таблице
округляется
до ближайшего стандартного сечения.
При
максимуме активной нагрузки в ночное
время изолированных проводников сечением
до 16мм^2, табличное значение
увеличивается на 40%.
Для
ЛЭП с одинаковым сечением проводников
по всей длине и разных нагрузок участков,
увеличивается в
раз.
При
выборе сечения для питания n
однотипных взаиморезервирующих ЭП, из
которых m
работает однотипно
увеличивается в
раз.
При напряжении линии 330 кВ и выше и для токопроводов 6-35 кВ сечение проводников выбирается на основе сопоставления техникоэкономических расчётов.
2.По допустимому нагреву:
Для линий, которые работают с перегрузкой в послеаварийном или ремонтном режиме, выбор сечения осуществляется по:
коэффициент
перегрузки 1,25-1,3 (зависит типа кабеля и
способа прокладки)
поправочные
коэффициенты на фактическую температуру
окружающей среды, на количество совместно
проложенных кабелей, фактическое
тепловое сопротивление окружающей
среды.
Кабели питающие трансформаторные подстанции, проверяют по нагреву максимальным расчётным током, который находится по:
суммарная
номинальная мощность трансформаторов,
питающихся по данному кабелю в нормальном
режиме.
3.Выбор по термической стойкости:
Минимальное сечение по термической стойкости для кабелей с бумажной пропитанной изоляции определяется по :
тепловой
импульс от тока КЗ (А^2*c);
время
отключения тока КЗ (
где
время
действия защиты,
время
отключения выключателя ) ;
действующее
значение периодической составляющей
тока КЗ;
постоянная
времени затухания апериодической
составляющей тока КЗ ( сетях 6-10кВ можно
принять 0,01 )
результирующие
активное и индуктивное сопротивления
схемы относительно точки КЗ;
угловая
частота (314 рад/с);
Из полученных значений выбирается большее.
Кабели с изоляции из сшитого полиэтилена проверяют по допустимому 1с току КЗ который задаётся заводом изготовителя для токоведущих жил и медного электромагнитного экрана.
Для
жилы:
;
ток
трёхфазного КЗ;
допустимый
односекундный ток КЗ;
поправочный
коэффициент учитывающий фактическую
длительность тока КЗ;
t- время действия тока КЗ.
Для
экрана:
,
,

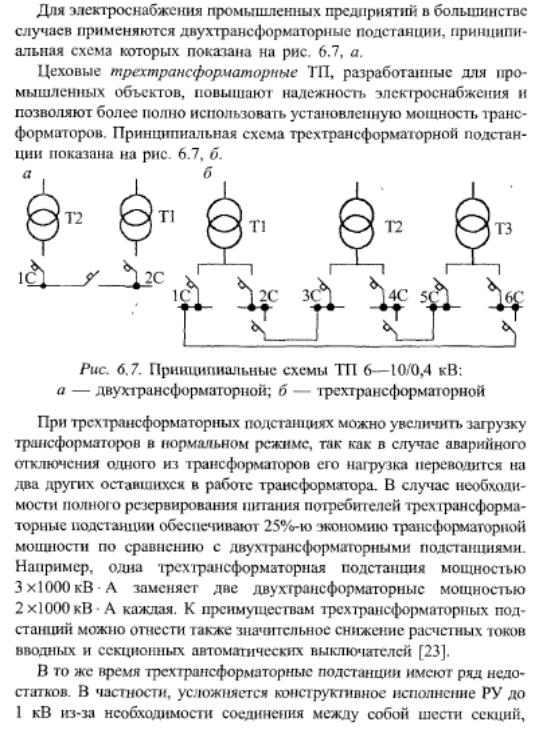

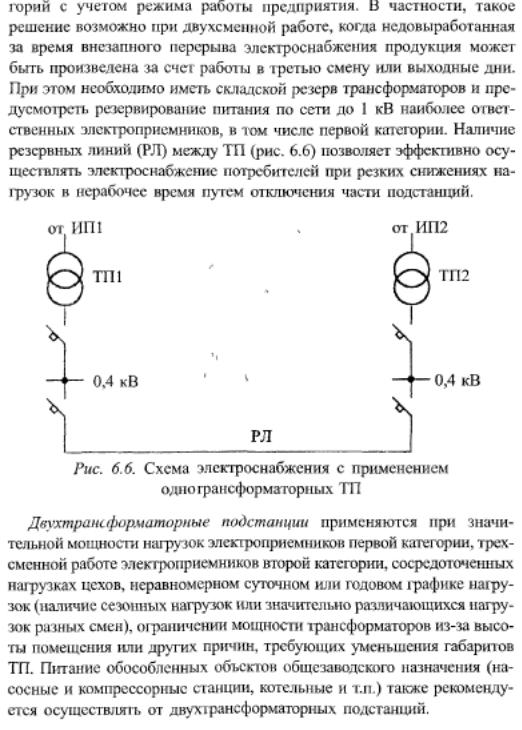

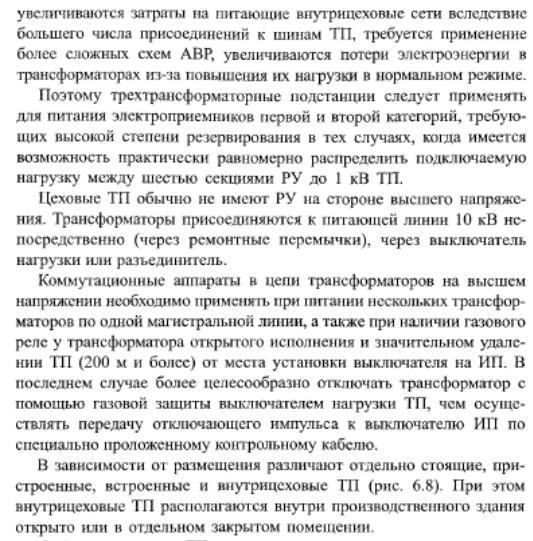

Электрические схемы цеховых ТП с одним, двумя и тремя трансформаторами. Компоновки ТП.

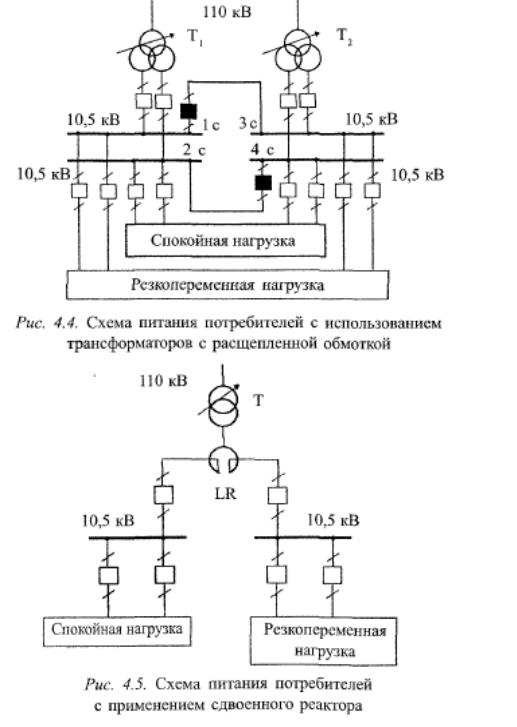

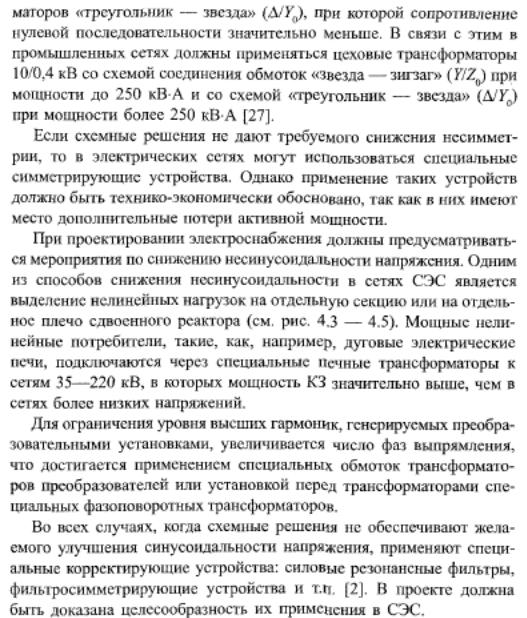

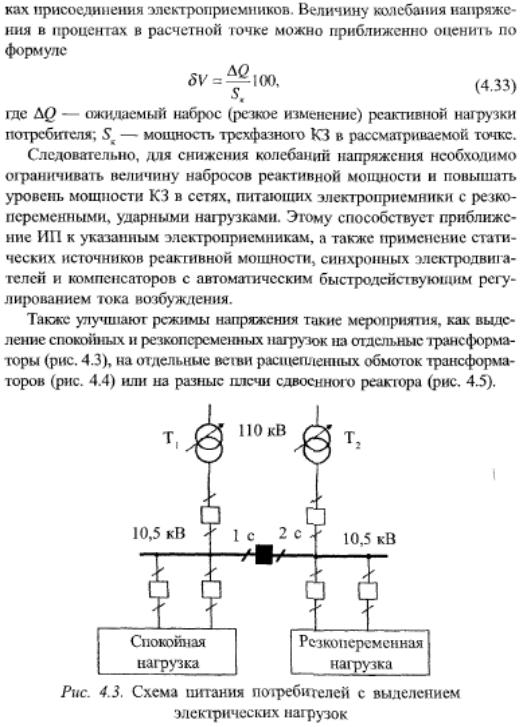

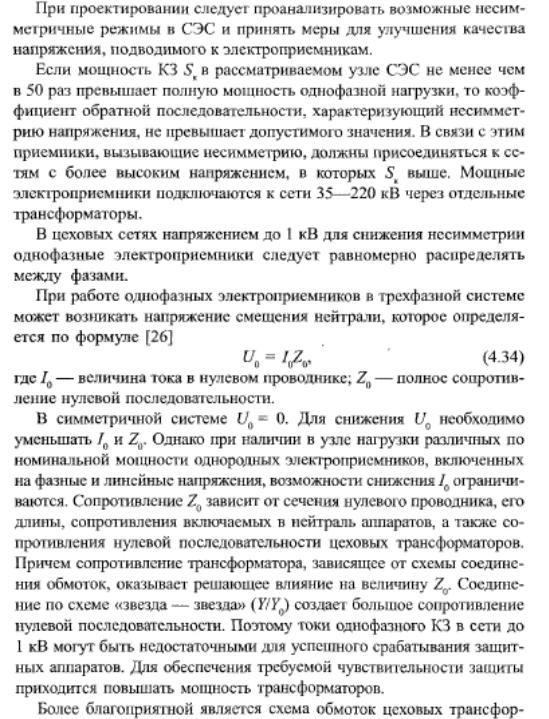

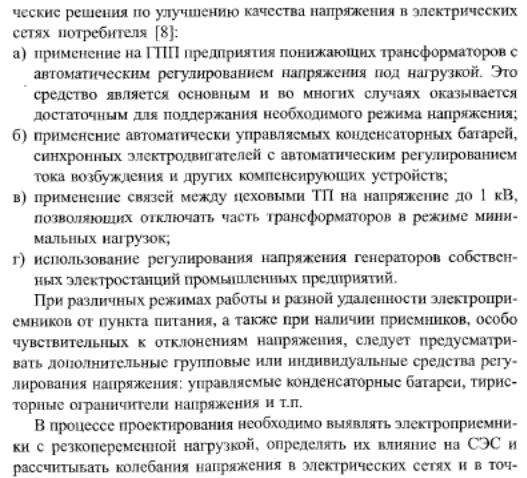

Способы и средства регулирования напряжения в системах электроснабжения. Регулирование напряжения при резко переменных нагрузках.

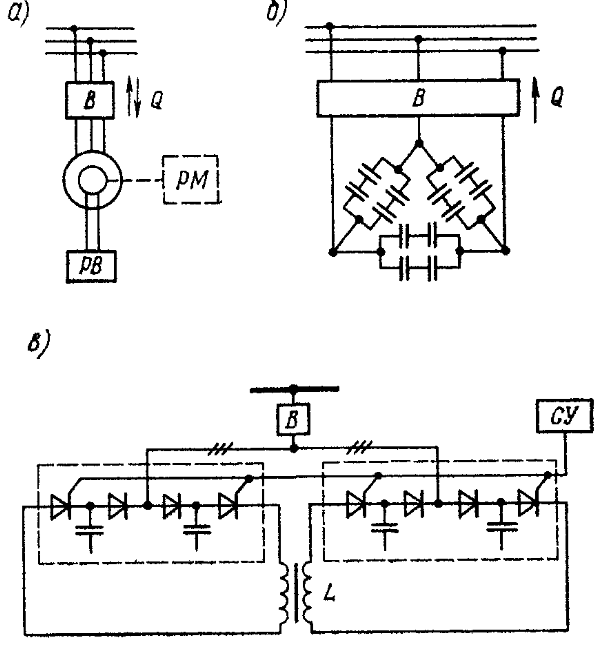

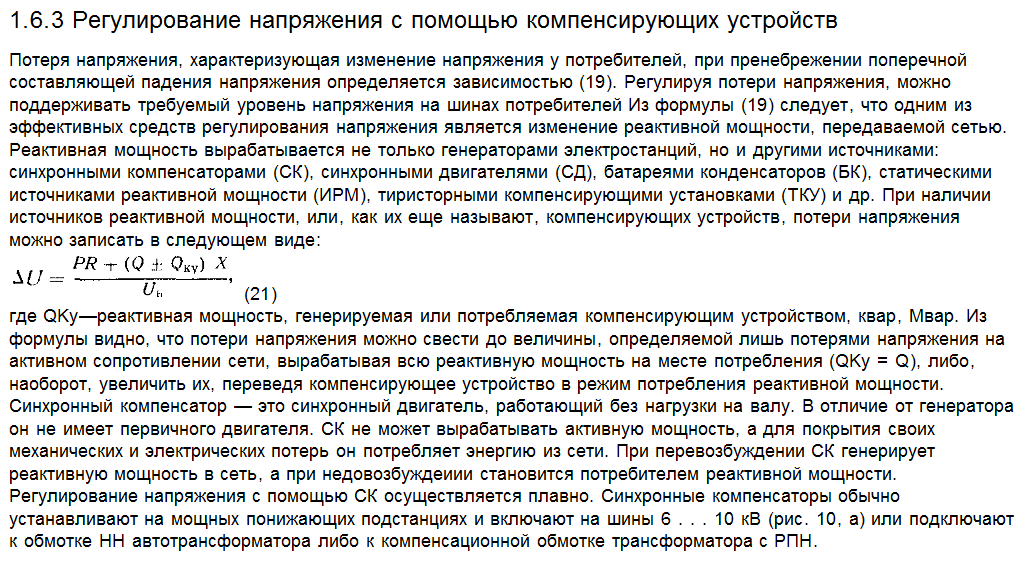

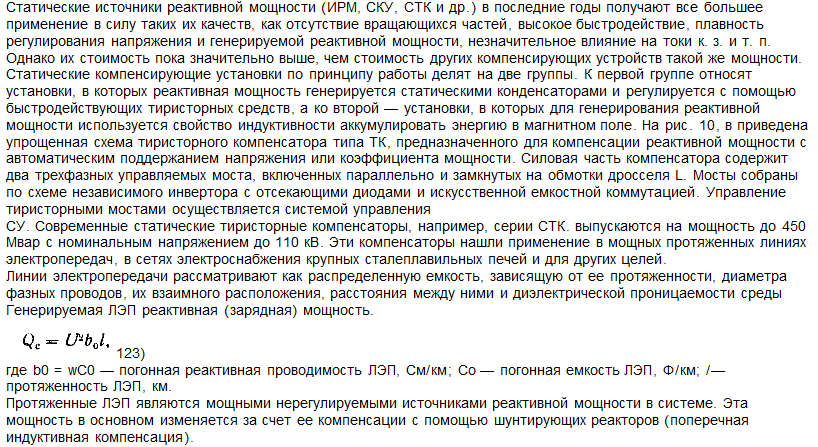

Использование компенсирующих устройств для регулирования напряжения.

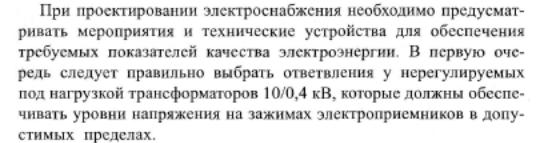

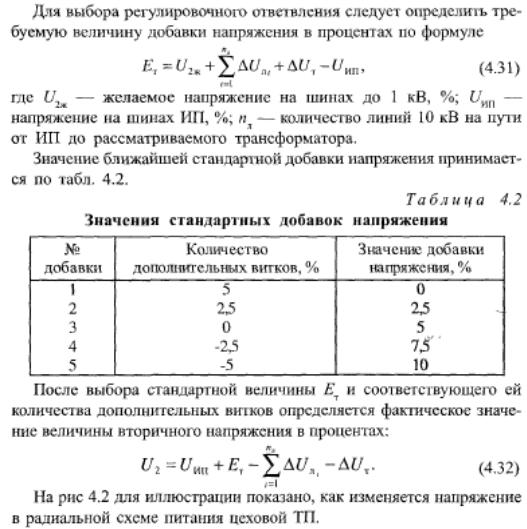

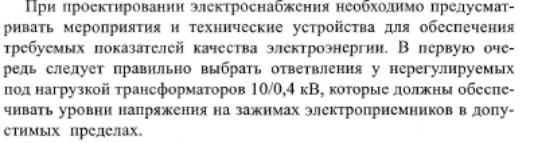

Расчет добавок напряжения цеховых трансформаторов.

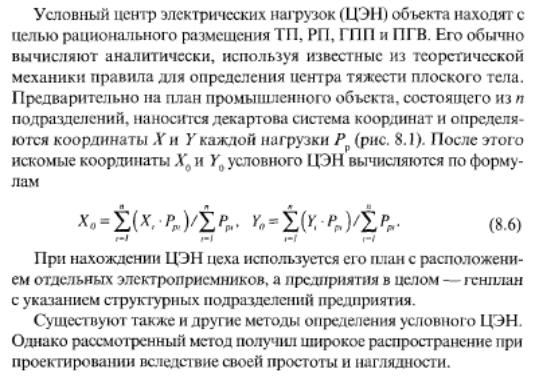

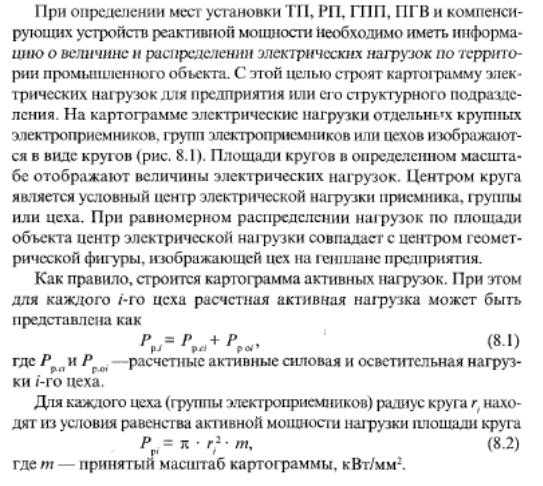

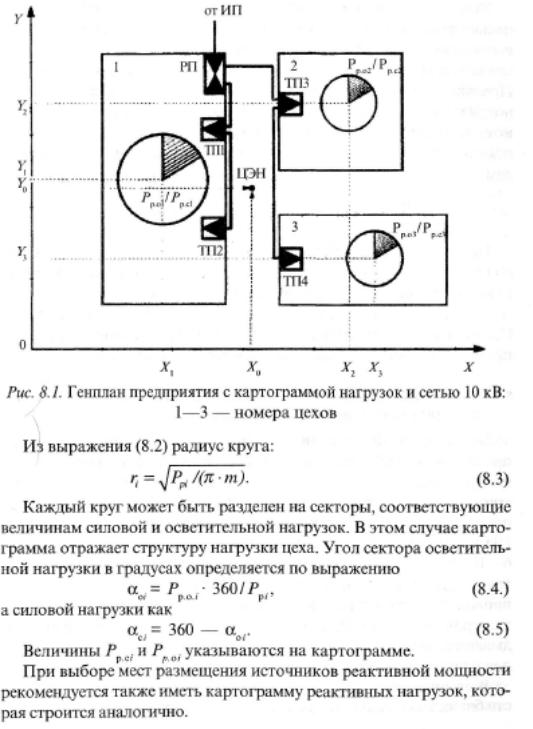

Картограммы электрических нагрузок и расходов электроэнергии. Определение условного центра электрических нагрузок.
