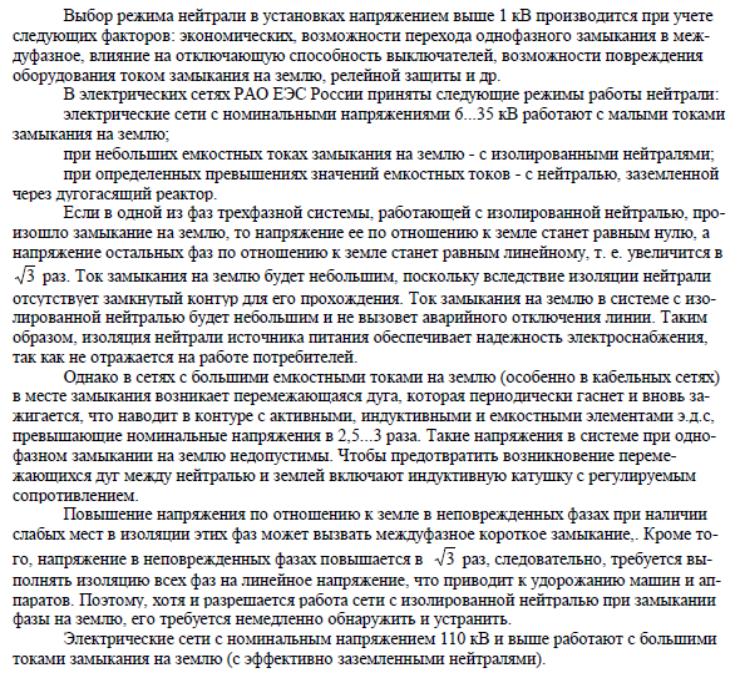

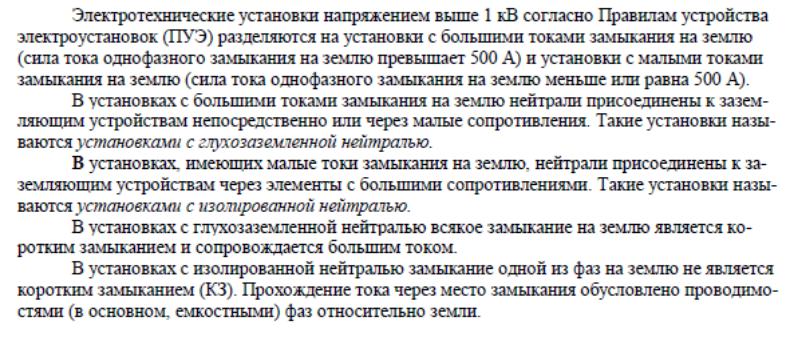

Режимы нейтрали в электрических сетях напряжением выше 1 кВ промышленных предприятий.
Внешнее электроснабжение при питании предприятия от энергосистемы: с применением рп и понижающей подстанции. Глубокие вводы.
Для большинства промышленных предприятий источниками питания являются электрические сети энергосистемы. Отдельные крупные предприятия со значительным потреблением теплоты могут иметь ТЭЦ , связанные линиями электропередач с энергосистемой.
При питании от ЭС на напряжение 6-10 кВ на предприятиях малой и средней мощности, как правило, применяется схема радиального питания с РП.
Питающие линии выполняются кабелями (одно- или трёхжильными), или токопроводами (гибкими или жёсткими). Такая схема примеряется при относительно небольшой удаленности промышленного предприятия от источника питания.

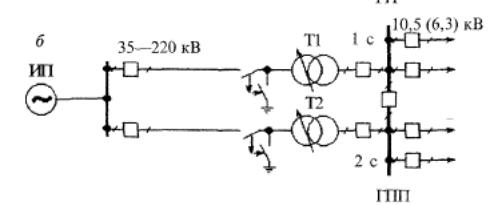

Для электроснабжения крупных предприятий, а также удалённых на значительное расстояние от источника питания применяются радиальные схемы с ГПП (главная понизитель- ная подстанция).
Вместо двух обмоточного трансформатора редко могут использоваться трёх обмоточные.
При значительных мощностях электрических нагрузок следует максимально приближать источник высокого напряжения к электроустановкам потребителей, сокращая число ступеней промежуточных трансформаций. Этому способствует применение схем с ГПП и глубокий ввод.
На предприятиях средней мощности ( до 75 МВт ) линии глубокого ввода вводятся непосредственно от сети ЭС, на крупных предприятиях линии глубокого ввода отходят от ГПП или УРП.
При глубоком вводе осуществляется разукрупнение ГПП и децентрализация приёма и распределения электроэнергии.
Глубокие вводы могут выполняться по двум схемам:

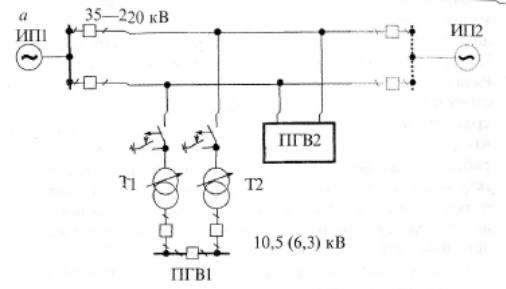

1.в виде магистральных воздушных линий, проходящих в зоне основных нагрузок и питающих ( до 5 ) GUD 35-220 кВ

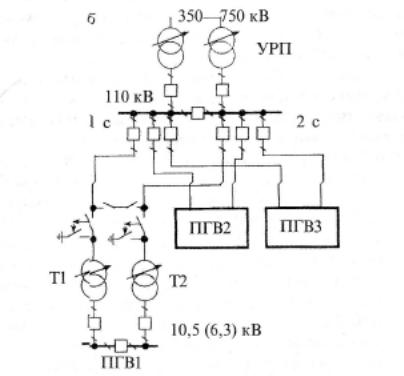

2.в виде радиальных воздушных линий, питающих ПГВ от УРП 330-750 к
Магистральные глубокие вводы возможны и целесообразны при малозагрязнённой окружающей среде, когда по условиям генплана допустимо прохождение ВЛ по территории предприятия и размещения ПГВ 35-220 кВ возле соответствующих групп электроприёмников.
Радиальные глубокие вводы обычно применяются при загрязненной окружающей среде. Они могут быть целесообразны и при нормальной среде, так как имеют определенные преимущества из-за того, что отказ линии или трансформатора одной ПГВ не отражается на работе остальных.
Схемы глубокого ввода по надёжности не уступают громоздким схемам централизованного электроснабжения, являются простыми и дешёвыми. Они пригодны для электроснабжения промышленных объектов, имеющих в своём составе электроприёмники любых категорий
Типовые схемы внутреннего электроснабжения: радиального, магистрального и смешанного питания.
Схемы внутризаводского электроснабжения должны быть надёжны и экономичными. В зависимости от конкретных условий производства на промышленных предприятиях могут применяться следующие схемы:
1.радиальные
2.магистральные
3.смешанные
1.Радиальные, как правило, применяются, когда ТП размещены в различных направлениях от ИП. Они могут быть одно- и двухступенчатыми.
Одноступенчатые радиальные схемы обычно применяются в СЭС небольших промышле- нных предприятий. От РП осуществляется питание цеховых ТП, отдельных мощных электри- ческих печей и электродвигателей напряжением 6-10 кВ. РП и ТП, обеспечивающие электроэнергией приёмники первой и второй категорий, питаются обычно по двум радиаль-ным линиям, каждая из которых работает раздельно на свою секцию. При отключении одной из секций её нагрузка автоматически переводится на другую.

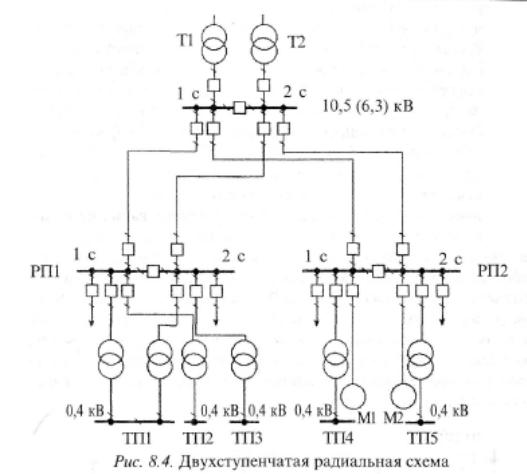

Двухступенчатые схемы имеют промежуточные РП, что позволяет уменьшить число дорогостоящих ячеек РУ. Такие схемы могут быть целесообразны на больших и средних промышленных предприятиях.
Достоинства: простота выполнения, надёжность работы, возможность применения простой и надёжной защиты и автоматики.
Недостатки: большое количество коммутационной аппаратуры.
2.Магистральные схемы: Данные схемы целесообразны при распределённых нагрузках, при упорядоченном, приближающемся к линейному расположения ТП на территории промышленного предприятия.
Достоинством магистральных схем является меньшее количество коммутационной аппаратуры по сравнению с радиальной схемой.
Магистральные схемы строятся с применением одиночных и двойных магистральных линий, к одной магистральной линии возможно подключение 2-3 трансформаторов мощностью 1000, 1600, 2500 кВА; 4-5 трансформаторов 630 кВА и менее.

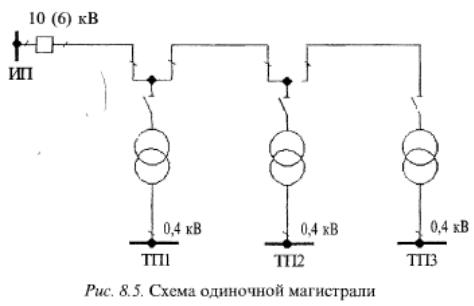

Одиночные магистрали без резервирования применяются, когда допустимы перерывы в электроснабжении на время, необходимого для поиска, локализации и восстановления работоспособности поврежденного участка. При одиночных магистралях силовые трансформаторы присоединяются к сети 10(6) кВ через выключатель нагрузки.
Повысить эффективность резервирования на вторичном напряжении можно соответству- ющим построением схемы электроснабжения.

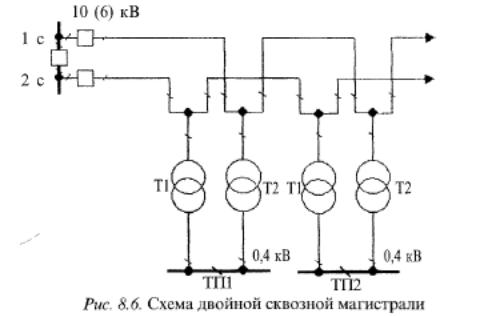

Для питания ответственных потребителей могут применяться двойные сквозные магистрали, к которым подключаются двухтрансформаторные подстанции. При применении двойных сквозных магистралей допускается глухое (без выключателя нагрузки) присоединение трансформатора к линии 6-10 кВ.
Данная схема может применяться для питания электроприёмников 1,2,3 категории. Надёжность обусловлена тем что каждый трансформатор двухтрансформаторной ТП питается от разных магистралей.
При расположении двух ИП в разных местах могут применяться встречные магистрали.
Достоинства: по сравнению с радиальными схемами имеют меньшую суммарную длину линий, меньше коммутационных аппаратов, поэтому их следует применять в первую очередь.
Недостатки: меньшее удобство эксплуатации, менее надёжны по сравнению с радиальными схемами.
3.Схема смешенного питания: строится с применением радиальной и магистральной схемы. При питании крупных, ответственных электроприёмников и неупорядоченно расположенные потребители питание осуществляется по радиальной схеме. При питании средних и мелких потребителе а также потребителей упорядоченно расположенных относительно ИП питание осуществляется по магистральной схеме.
