3.2.1. Постоянные нагрузки

Вес конструкций определяется по эмпирическим формулам или таблицам в зависимости от их параметров (конструктивной формы, характера работы, пролета здания, шага колонн) и величины действующих нагрузок. С меньшей точностью весом конструкций можно предварительно задаться, основываясь на проектах-аналогах.

Постоянные нагрузки от ограждающих и несущих конструкций покрытия принимаются равномерно распределенными по длине ригеля.

Вес кровли подсчитывается по фактическим показателям в соответствии с принятыми ограждающими конструкциями покрытия (табл. 3.4). Нагрузки от несущих конструкций и элементов покрытия можно принять по табл. 3.5.

Вес прогона и расход стали на 1 м² площади покрытия определяется по табл. 3.6 в зависимости от пролета прогона (шага стропильных ферм) и расчетной погонной нагрузки на прогон, равной

q_пр = (g_пк/cos φ + g_пр,n γ_f + S_g)а_пр =

= (1,43 / 1 + 0,2 · 1,05 + 1,2) 3 = 8,52 кН/м,

где g_пк – расчетная нагрузка от собственного веса ограждающих конструк-

ций покрытия;

φ – угол наклона кровли к горизонтальной плоскости (cos φ ≈ 1 при уклоне кровли i ≤ 1/ 8, в дальнейших расчетах уклоном кровли можно пренебречь);

g_пр,n – нормативное значение расхода стали на прогон, предварительно

принимаемое 0,20 кН/м² при пролете прогона 12 м. После принятия сечения прогона его вес уточняется по табл. 3.6;

γ_f = 1,05– коэффициент надежности по нагрузке для стального проката;

S_g = 1,2 кН/м² – расчетное значение веса снегового покрова на 1 м² горизонтальной поверхности земли для площадок, расположенных на высоте не более 1500 м над уровнем моря, принимается в зависимости от снегового района Российской Федерации по данным таблицы 3.7 (для г. Иркутска –снеговой район ІІ).

Таблица 3.4

Нагрузки на прогон от веса ограждающих конструкций покрытия

Элементы покрытия	Нормативная нагрузка, кН/м2	Коэффициент надежности по нагрузке γf	Расчетная нагрузка, кН/м2
Защитный слой гравия, втопленного в битумную мастику, толщиной 15 мм	0,3	1,3	0,39
Гидроизоляционный ковер из четырех слоев рубероида	0,16	1,3	0,208
Утеплитель из пенобетонных плит t = 110 мм	0,55	1,2	0,66
Пароизоляция из одного слоя рубероида	0,04	1,2	0,048
Стальной профилированный настил	0,12	1,05	0,126
	gпк,n = 1,17		gпк = 1,43

Таблица 3.5

Нагрузки от конструкций и элементов покрытия на 1 м² площади

№ п/п	Элементы покрытия	Нормативная нагрузка, кН/м2	Коэффициент надежности по нагрузке γf	Расчетная нагрузка, кН/м2
1	2	3	4	5
1	Защитный слой покрытия из гравия, втопленного в битумную мастику, толщиной 15–20 мм.	0,3–0,4	1,3	0,39–0,52

Окончание табл. 3.5

1	2	3	4	5
2 3 4 5 6 7 8 9 10 11	Гидроизоляционный ковер из трех-четырех слоев рубероида на мастике. Асфальтовая стяжка t = 20 мм, ρ = 1800 кг/м3. Утеплители: – пенобетонные плиты t = 80–160 мм, ρ = 500 кг/м3; – плитный пенопласт t = 80–120 мм, ρ = 50 кг/м3; – минераловатные плиты, t = 150 мм, ρ = 200 кг/м3. Пароизоляция из одного слоя рубероида. Сборные железобетонные плиты из тяжелого бетона (с заливкой швов) размерами: – 3×6 м; – 3×12 м (тип 1); – 3×12 м (тип 2). Стальной профилированный настил. Асбоцементные волнистые листы Стальные прогоны: – решетчатые пролетом 12 м; – из двутавров пролетом 12 м; – сплошные из швеллеров пролетом 6 м. Конструкции фонарей. Стропильные фермы со связями.	0,15–0,20 0,36 0,4–0,8 0,04–0,06 0,3 0,04 1,6 1,8 2,1 0,1–0,15 0,2 0,10–0,20 0,16–0,26 0,07–0,11 0,08–0,12 0,15–0,45	1,3 1,3 1,2 1.2 1,3 1,1 1,1 1,1 1,1 1,05 1,1 1,05 1,05 1,05 1,05 1,05	0,20–0,26 0,47 0,48–0,96 0,05–0,07 0,39 0,05 1,75 2,0 2,3 0,11–0,16 0,22 0,11–0,21 0,17–0,28 0,08–0,12 0,09–0,13 0,16–0,47

Таблица 3.6

Расход стали на прогоны

Пролет прогонов 6 м				Пролет прогонов 12 м

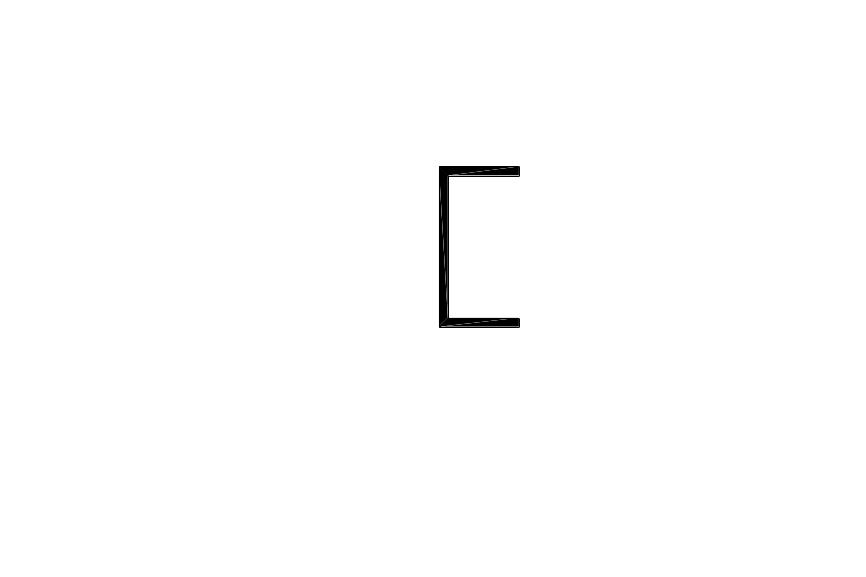

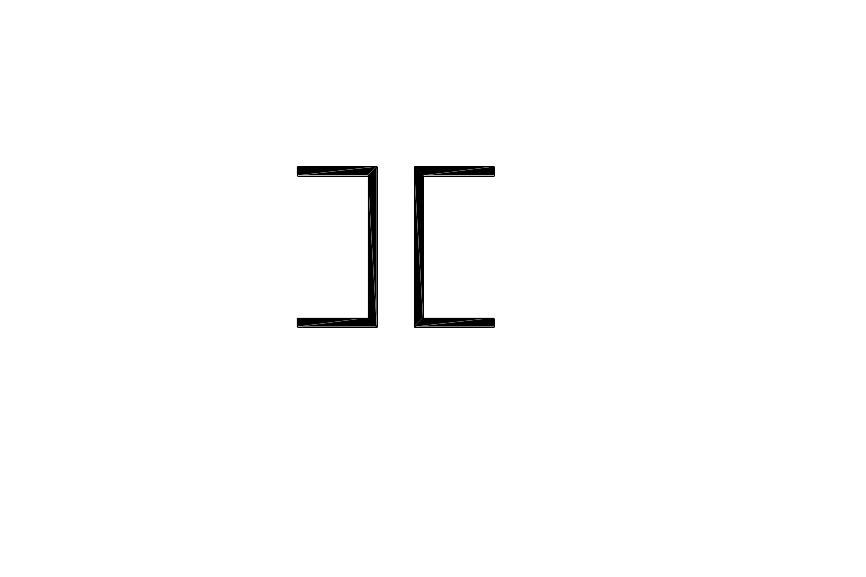

Сечение	Максимальная расчетная нагрузка, кН/м	Вес 1шт, кг	Расход стали, кг/м2	Тип прогона	Максимальная расчетная нагрузка, кН/м	Вес 1шт, кг	Расход стали, кг/м2
20	7,40	110	6,11		7,20	330	9,17
22	10,00	125	6,84		9,50	429	11,92
24	12,60	145	8,05		14,00	521	14,27
20	14,80	220	12,22		18,00	630	17,50
22	20,00	250	13,89

П р и м е ч а н и е. Расход стали определен для шага прогонов 3 м.

Таблица 3.7
