Приложение г
О
бразец

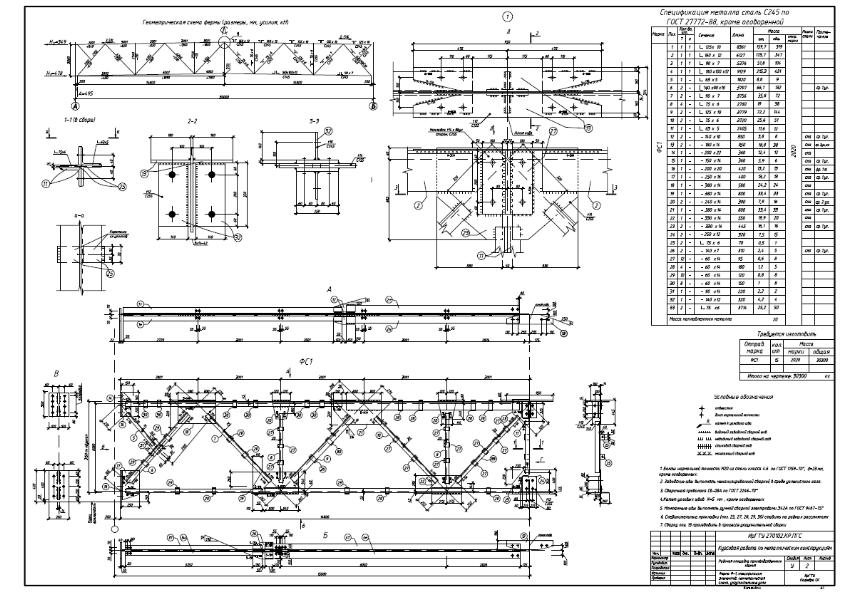

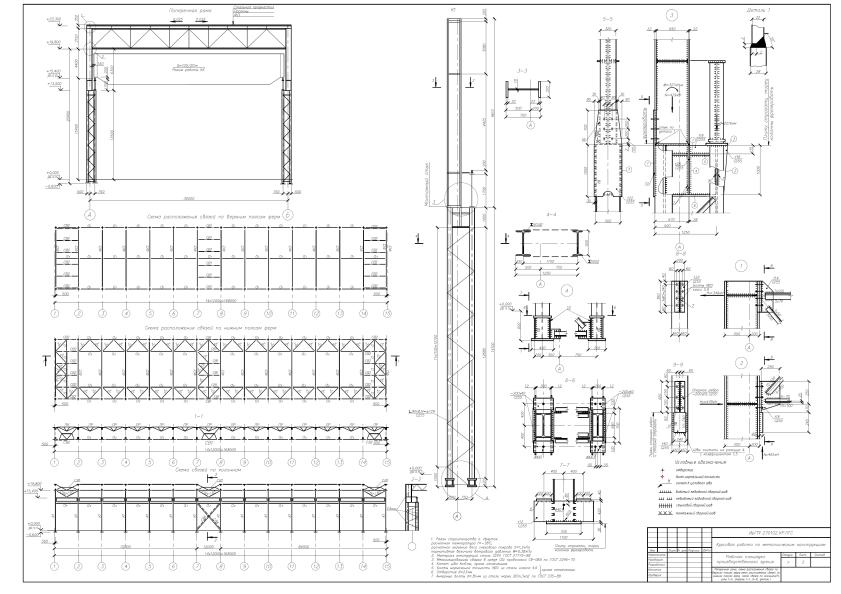

оформления рабочего чертежа
О
кончание
приложения Г
Приложение Д
Образец титульного листа пояснительной записки
Министерство образования и науки Российской Федерации
ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра строительных конструкций
Допускаю к защите
Руководитель ________________
____________________________
И.О. Фамилия
СТАЛЬНОЙ КАРКАС ОДНОЭТАЖНОГО
ПРОИЗВОДСТВЕННОГО ЗДАНИЯ
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту по металлическим конструкциям,
включая сварку
Выполнил студент группы _____________ ___________ _________________
шифр подпись И.О. Фамилия
Нормоконтроль ___________ _________________
подпись И.О. Фамилия
Курсовой проект защищен с оценкой __________________________________
И
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
1. Металлические конструкции: учеб. для студ. высш. учеб. заведений / Ю.И. Кудишин [и др.]; под ред. Ю.И. Кудишина. – 12-е изд. – М.: Академия, 2010. – 688 с.
2. Металлические конструкции: учеб. для строит. вузов: в 3 т. / В.В. Горев [и др.]; под ред. В.В. Горева. – 2-е изд., перераб. и доп. – М.: Высш. шк., 2002. – Т. 2: Конструкции зданий. – 528 с.
3. Металлические конструкции. Справочник проектировщика: в 3 т. / под общ. ред. В.В. Кузнецова. – М.: Изд-во АСВ, 1998. – Т. 2: Стальные конструкции зданий и сооружений. – 498 с.
4. СП 16.13330.2011. Стальные конструкции. Актуализированная редакция СНиП II-23-81* / Минрегион России. – М.: ОАО ЦПП, 2011. – 172 с.
5. СП 20.13330.2011. Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85* / Минрегион России. – М.: ОАО ЦПП, 2011. – 80 с.
Темников В.Г. Правила оформления рабочих чертежей металлических конструкций: учеб. пособие. – Иркутск: Изд-во ИрГТУ, 2011. 68 с.
Оглавление
Предисловие. . . . . . . . . . . 3
1. Общие указания по содержанию и оформлению курсового проекта 4
2. Рекомендации по выбору конструктивной и расчетной схем каркаса 5
2.1. Разбивка сетки колонн . . . . . . . . 6
2.2. Компоновка однопролетной рамы производственного здания . 7
2.3. Компоновка связей каркаса . . . . . . . 12
2.3.1. Связи между колоннами . . . . . . 14
2.3.2. Связи покрытия . . . . . . . . 15
3. Расчет поперечной рамы . . . . . . . . 21
3.1. Расчетная схема рамы . . . . . . . . 21
3.2. Нагрузки, действующие на поперечную раму . . . . 22
3.2.1. Постоянные нагрузки . . . . . . . 24
3.2.2. Воздействия от мостовых кранов . . . . . 32
3.2.3. Снеговая нагрузка . . . . . . . 34
3.2.4. Ветровая нагрузка . . . . . . . 35
3.3. Назначение жесткостей элементов рамы . . . . . 39
3.3.1. Определение жесткости сквозного ригеля . . . 39
3.3.2. Определение жесткостей ступенчатой колонны . . 39
3.4. Статический расчет поперечной рамы . . . . . 41
3.4.1. Определение расчетных усилий в колонне . . . 41
3.4.2. Определение расчетных сочетаний усилий . . . 45
3.4.3. Выбор расчетных комбинаций усилий для подбора
сечения верхней и нижней частей колонны . . . 48
3.4.4. Определение расчетных усилий для расчета базы колонны,
анкерных болтов и крепления фермы к колонне . . 50
3.5. Статический расчет стропильной фермы . . . . . 52
3.5.1. Определение нагрузок на ферму . . . . . 53
3.5.2. Определение усилий в стержнях фермы . . . . 55
4. Расчет одноступенчатой внецентренно-сжатой колонны . . 63
4.1. Общие требования при проектировании конструкций . . 63
4.2. Исходные данные для расчета колонны . . . . . 63
4.3. Компоновка сечения и расчет надкрановой части колонны . . 66
4.3.1. Подбор сечения надкрановой части колонны . . . 71
4.3.2. Проверка устойчивости надкрановой части колонны . 72
4.3.3. Проверка местной устойчивости элементов сплошной
колонны . . . . . . . . . 75
4.4. Компоновка сечения и расчет подкрановой части колонны . 79
4.4.1. Подбор сечения ветвей колонны . . . . . 81
4.4.2. Проверка устойчивости ветвей и стержня колонны в целом 82
4.4.3. Расчет крепления раскосов решетки к ветвям колонны . 87
4.5. Расчет и конструирование базы внецентренно-сжатой колонны . 89
4.5.1. Общие требования к базам колонн . . . . 89
4.5.2. Определение размеров опорной плиты в плане . . 92
4.5.3. Определение толщины опорной плиты . . . . 93
4.5.4. Расчет траверсы . . . . . . . . 95
4.5.5. Расчет анкерных болтов и пластин . . . . 97
4.6. Расчет соединения надкрановой и подкрановой частей колонны . 100
5. Стропильная ферма . . . . . . . . 105
5.1. Расчет стропильной фермы . . . . . . . 105
5.1.1. Определение расчетных длин и предельных гибкостей
стержней фермы . . . . . . . 105
5.1.2. Выбор типов сечений стержней фермы . . . . 108
5.1.3. Подбор сечений элементов фермы . . . . 110
5.1.4. Примеры расчета и конструирования элементов
стропильной фермы . . . . . . . 111
5.1.5. Расчет и конструирование узлов фермы . . . . 119
5.1.6. Примеры расчета и конструирования узлов фермы . . 124
5.1.7. Сопряжение фермы с колонной . . . . . 133
Приложения . . . . . . . . . . 145
Приложение А. Исходные данные для выполнения курсового проекта 145
Приложение Б. Исходные данные и результаты статического расчета
поперечной рамы . 146
Приложение В. Сортаменты . . . . . . . 152
Приложение Г. Образец оформления рабочего чертежа . . . 164
Приложение Д. Образец титульного листа пояснительной записки . 166
Рекомендуемая литература . . . . . . . . 167
