Основные размеры элементов подкрановых балок

Грузоподъемность крана, т	Основные размеры элементов подкрановых балок
	Высота балки hb при шаге колонн		Ширина опорного ребра bp при шаге колонн, мм
	B = 6 м	B = 12 м	B = 6 м	B = 12 м
20/5	1/7 B	1/9 B	250	280
32/5	1/7 B	1/9 B	320	320
50/12,5	1/6 B	1/8,5 B	320	320
80/20	1/6 B	1/7,5 B	360	360
100/20	1/6 B	1/7 B	360	360
125/20	1/6 B	1/7 B	360	400
160/32	1/6 В	1/7 B	360	400
200/32	1/6 B	1/7 B	360	400

Высота нижней части колонны

Н_н = Н_о – Н_в + H_ф = 19800 – 6300 + 600 = 14100 мм,

где Н_ф = 600 мм – заглубление опорной плиты базы колонны ниже нулевой отметки пола (предварительно принимается 600–900 мм с учетом высоты траверсы и уточняется в процессе проектирования базы).

Высота колонны

Н = Н_н + Н_в = 14100 + 6300 = 20400 мм.

Высота ригеля у опоры Н_р,о = 3150 мм (по обушкам уголков) при применении типовых стропильных ферм с элементами из парных уголков с уклоном верхнего пояса i = 0,015–0,025. Фермы для пролетов 18 и 24 м под покрытия из стальных профилированных настилов, уложенных на прогоны, применяются пониженной высоты 2250 мм.

Высота шатровой части здания

Н_ш = Н_р,о + Н_кр = 3150 + 350 = 3500 мм,

где Н_кр – высота несущих конструкций кровли (плит покрытия или прого-

нов) плюс толщина самой кровли.

При наличии фонарной надстройки, высота которой определяется светотехническим расчетом с учетом типовых фонарных переплетов, в высоту шатровой части добавляется высота фонаря.

Устанавливаем горизонтальные размеры рамы и ее элементов.

Привязка наружной грани колонны к разбивочной оси принимается:

а_о = 0 (нулевая) – в зданиях без мостовых кранов или с подвесным крановым оборудованием (с колоннами постоянного сечения), а также в невысоких зданиях (при высоте от пола до низа фермы менее 16,2 м, при шаге колонн 6 м), оборудованных кранами грузоподъемностью не более 30 т;

а_о = 500 мм – в относительно высоких зданиях с колоннами ступенчатого типа, при наличии мостовых кранов грузоподъемностью более 80 т, а также в зданиях, обслуживаемых мостовыми кранами групп режима работы 7К и 8К (независимо от грузоподъемности крана) при устройстве прохода в верхней части колонны;

а_о = 250 мм – в остальных случаях.

Принимаем привязку а_о = 500 мм.

Высоту сечения верхней (надкрановой) части колонн h_в, рекомендуется назначать 450 или 700 мм (с учетом унифицированной привязки торца фермы к разбивочной оси 200 мм). При проходе в стенке колонны высота сечения верхней части колонны h_в должна быть не менее 1000 мм. Из условия обеспечения необходимой жесткости колонны в плоскости рамы она принимается не менее 1/12 высоты Н_в:

h_в,min = Н_в/12 = 6300 / 12 = 525 мм.

Принимаем h_в = 700 мм.

Если по условиям прочности или жесткости колонны требуется большая высота h_в, то можно принять высоту сечения в пределах высоты фермы 450 или 700 мм, а ниже фермы – бóльшую.

Минимальное расстояние от оси подкрановой балки до оси колонны (привязка крана)

_min = В₁ + (h_в – a_о) + с = 400 + (700 – 500) + 75 = 675 мм,

где В₁ = 400 мм – часть мостового крана, выступающая за ось рельса, принимается из табл. 2.2;

(h_в – a_о) – расстояние от продольной оси до внутренней грани колонны;

с = 75 мм – зазор между краном и гранью колонны по требованиям безопасности.

В зданиях с кранами режима работы 7К и 8К вдоль крановых путей следует предусматривать проходы для их осмотра и ремонта. Проходы могут быть организованы через проемы в стенке колонны либо сбоку между колонной и краном (рис. 2.3). Ширина прохода назначается не менее 400 мм, высота – 1800 мм. При устройстве прохода сбоку в размер  дополнительно включается габарит прохода 400 мм и ограждения 50 мм (с = 525 мм).

Пролет крана увязывается с пролетом здания. Поскольку пролеты кранов кратны 500 мм, расстояние  принимается кратным 250 мм.

Принимаем  = 750 мм > _min = 675 мм.

а) б)

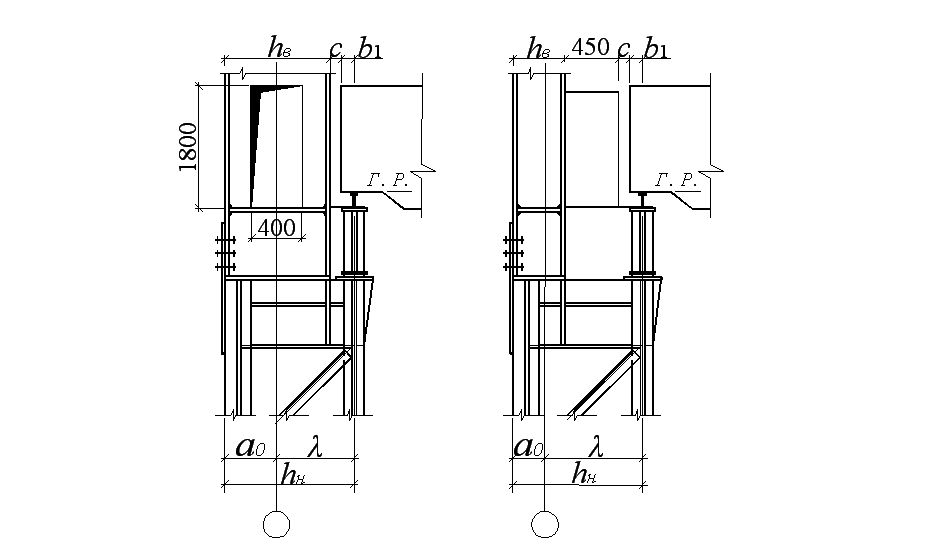

Рис. 2.3. Привязка колонны и крана к продольным разбивочным осям:

а – с проемом для прохода в верхней части колонны; б – с проходом вдоль подкрановых путей

Пролет крана

L_k = L – 2_min = 30 – 2 · 0,75 = 28,5 м.

Высота сечения подкрановой части колонны h_н назначается из условия обеспечения жесткости цеха в поперечном направлении и принимается не менее h_н,min = H/20 = 20400 / 20 = 1020 мм, а в цехах с обслуживанием кранами групп режимов работы 7К и 8К – h_н,min  H/15.

При совмещении оси подкрановой балки с осью подкрановой ветви колонны высоту сечения нижней части колонны принимаем:

h_н = а_о +  = 500 + 750 = 1250 мм > h_н,min = 1020 мм.
