2. Рекомендации по выбору конструктивной и расчетной схем каркаса
Курсовой проект разрабатывается на основе задания, выдаваемого руководителем проекта.
Проектирование каркаса производственного здания начинается с выбора и компоновки его конструктивной схемы. При компоновке конструктивной схемы каркаса в зависимости от назначения здания разбивается сетка колонн, выбирается схема поперечной рамы, устанавливаются внутренние габариты здания, назначаются и взаимоувязываются генеральные размеры основных конструктивных элементов каркаса, решается система связей по колоннам и конструкциям покрытия.
Основой рамно-связевого каркаса является поперечная рама. Для стальных каркасов производственных зданий за основной тип принимается рама со ступенчатыми колоннами сплошного или сквозного сечения, жестко защемленными в фундаменте, и ригелем в виде стропильной фермы, на которую опираются прогоны или плиты покрытия.
Сопряжение колонн с ригелем назначается шарнирным или жестким в зависимости от числа пролетов здания, его высоты, характеристик кранов и грунтов. Для однопролетных зданий жесткое сопряжение рекомендуется при наличии мостовых кранов групп режимов работы 7К и 8К («особого режима») или грузоподъемностью кранов 100 т и более независимо от режима работы; при двухъярусном расположении кранов в пролете; при высоте здания Н > 18 м, пролете L > 36 м и соотношении H/L > 1,5 независимо от наличия кранов.
Верхняя (надкрановая) часть колонны обычно проектируется сплошностенчатой из прокатного или сварного двутавра. Нижняя (подкрановая) часть колонны принимается сплошной при ширине до 1 м включительно, а при большей ширине проектируется решетчатой. В курсовом проекте рекомендуется нижнюю часть колонны принять решетчатой при любой ее ширине с целью получения студентами навыков расчета таких типов колонн.
В качестве ригеля применяется стропильная малоуклонная ферма с уклоном верхнего пояса i = 0,025. Для неотапливаемых зданий возможен также вариант с применением треугольной стропильной фермы.
Покрытие устраивается по прогонам или используется беспрогонное. В качестве прогонов, устанавливаемых на верхние пояса стропильных ферм, применяются прокатные балки, гнутые профили, при шаге ферм больше 6 м – легкие решетчатые конструкции. В беспрогонном покрытии применяются крупнопанельные железобетонные плиты шириной 3 м, пролетом 6 и 12 м, а также металлические панели. Состав ограждающих конструкций покрытия (пароизоляция, утеплитель, стяжка, гидроизоляционный ковер и др.) для отапливаемых и неотапливаемых зданий принимается разработчиком проекта согласно заданию самостоятельно.
Здание оборудовано мостовыми опорными кранами.
2.1. Разбивка сетки колонн
Размещение колонн в плане производится с учетом технологических, конструктивных и экономических факторов согласно требованиям «Основных положений по унификации объемно-планировочных и конструктивных решений промышленных зданий» (СН 223-62*). Расстояние между колоннами поперек здания назначается в соответствии с укрупненным модулем, кратным 6 м (пролет L равный 18; 24; 30; 36 м). Шаг колонн В однопролетных зданий принимается равным 6 или 12 м. Назначение шага колонн производится на основе технико-экономического сравнения вариантов. Обычно для зданий больших пролетов (L ≥ 30 м) и значительной высоте (H ≥ 14 м) с кранами большой грузоподъемностью (Q > 50 т) оказывается выгоднее шаг 12 м. Если шаг колонн превышает шаг стропильных ферм, то устанавливаются подстропильные фермы, на которые опираются фермы покрытия. Варианты компоновки конструктивной схемы здания приведены на рис. 2.1.

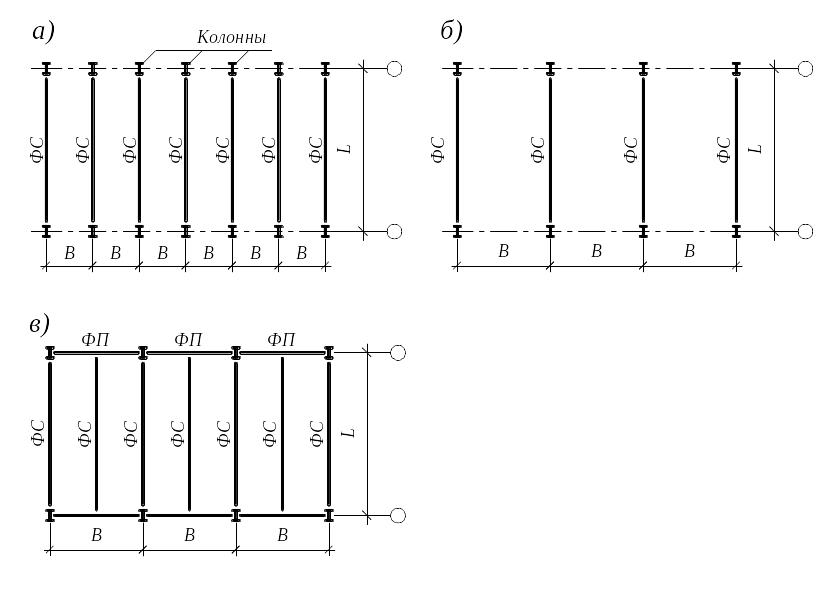

Рис. 2.1. Возможные варианты компоновки конструктивной
