3.2.3. Снеговая нагрузка
Полное расчетное значение снеговой нагрузки на горизонтальную поверхность покрытия
S = Sоγf μ = 0,84 · 1,4 · 1 = 1,2 кН/м2,
где Sо – нормативное значение снеговой нагрузки на горизонтальную поверхность покрытия;
γf = 1,4 – коэффициент надежности по снеговой нагрузке;
μ = 1 (при уклоне кровли φ ≤ 30°) – коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие.
Воздействие снеговой нагрузки через покрытие на поперечную раму аналогично воздействию нагрузки от веса покрытия.
Расчетная равномерно распределенная снеговая нагрузка на ригель по-
перечной рамы
p = SB = 1,2 · 12 = 14,4 кН/м.
Расчетное давление ригеля на колонну от снеговой нагрузки
Vp = pL/2 = 14,4 · 30 / 2 = 216 кН.
Расчетный сосредоточенный момент, действующий в уровне верха подкрановой части колонны от снеговой нагрузки:
Мp = Vpe1 = 216 · 0,275 = 59,4 кН·м.
3.2.4. Ветровая нагрузка
Ветровая нагрузка оказывает активное давление на здание с наветренной стороны и отсос с подветренной стороны (рис. 3.4, а) и может быть направлена как в одну, так и в другую сторону.
В Своде правил [5] ветровая нагрузка представляется в виде двух составляющих – средней (статической, соответствующей установившемуся скоростному напору ветра) и пульсирующей (динамической). При расчете одноэтажных производственных зданий высотой h ≤ 36 м при отношении высоты к пролету менее 1,5 динамическую составляющую допускается не учитывать.
Расчетная линейная ветровая нагрузка, передаваемая на колонну рамы в любой точке по высоте z, определяется по формуле
qw = wokcγf B,
где wo = 0,38 кН/м2 – нормативное значение ветрового давления, принимаемое в зависимости от ветрового района по таблице 3.8 (для г. Иркутска – ΙΙΙ район);
k – коэффициент, учитывающий изменение ветрового давления для высоты z, определяемый в зависимости от типа местности по табл. 3.9.
c – аэродинамический коэффициент, зависящий от конфигурации здания (для вертикальных стен прямоугольного в плане здания принимается: с наветренной стороны с = 0,8; с подветренной стороны с′ = –0,5 согласно [5, табл. Д2]);
γf = 1,4 – коэффициент надежности по ветровой нагрузке;
В = 12 м – ширина расчетного блока, равная шагу колонн.
Таблица 3.8
Нормативные значения ветрового давления wo
Ветровые районы |
Ιа |
Ι |
ΙΙ |
ΙΙΙ |
ΙV |
V |
VΙ |
VΙΙ |
wo, кН/см2 (кгс/м2) |
0,17 (17) |
0,23 (23) |
0,30 (30) |
0,38 (38) |
0,48 (48) |
0,60 (60) |
0,73 (73) |
0,85 (85) |
Таблица 3.9
Коэффициенты k для типов местности
Высота z, м |
Коэффициент k для типов местности |
||
А |
В |
С |
|
≤5 10 20 40 60 |
0,75 1,0 1,25 1,5 1,7 |
0,5 0,65 0,85 1,1 1,3 |
0,4 0,4 0,55 0,8 1,0 |
П р и м е ч а н и е. При определении ветровой нагрузки типы местности
могут быть различными для разных расчетных направлений ветра.
Рассматриваются следующие типы местности:
А – открытые побережья морей, озер и водохранилищ, сельские местности, в том числе с постройками высотой менее 10 м; пустыни, степи, лесостепи, тундра;
В – городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м;
С – городские районы с плотной застройкой зданиями высотой более 25 м.
Территория строительства проектируемого здания относится к местности типа В.
Расчетная погонная нагрузка на раму от активного давления по высоте:
q5 = wok5cγfB = 0,38 · 0,5 · 0,8 · 1,4 · 12 = 2,55 кН/м;
q10 = wok10cγf B = 0,38 · 0,65 · 0,8 · 1,4 · 12 = 3,32 кН/м;
q20 = wok20cγf B = 0,38 · 0,85 · 0,8 · 1,4 · 12 = 4,34 кН/м;
q30 = wok30cγf B = 0,38 · 0,98 · 0,8 · 1,4 · 12 = 5,01 кН/м.
Расчетная погонная нагрузка на уровне низа ригеля (определяется линейной интерполяцией)
q19,8 = 3,32 + (4,34 – 3,32) 9,8 / 10 = 4,32 кН/м.
Расчетная погонная нагрузка на уровне верхней точки здания
q23,3 = 4,34 + (5,01 – 4,34) · 3,3 / 10 = 4,56 кН/м.

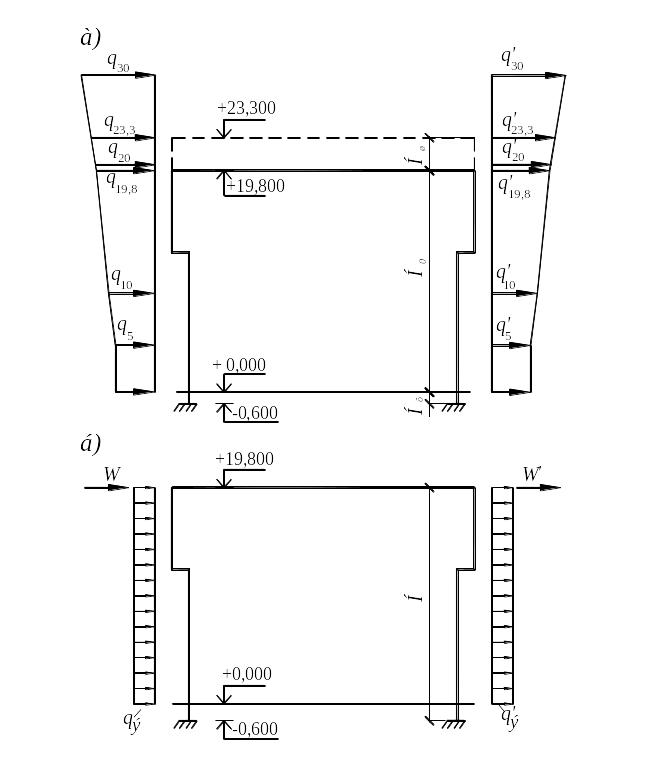

Рис. 3.4. Схема загружения рамы ветровой нагрузкой:
а – по нормам проектирования; б – загружение
эквивалентной нагрузкой
Ветровая нагрузка, действующая на участке от низа ригеля до верхней точки здания, заменяется сосредоточенной силой, приложенной в уровне нижнего пояса фермы. Значение этой силы:
со стороны активного давления ветра
W = (q19,8 + q23,5)Hш/2 = (4,32 + 4,56) 3,5 / 2 = 15,54 кН;
со стороны отсоса
W′ = Wс′/с = 15,54 · 0,5 / 0,8 = 9,71 кН.
Общая сосредоточенная сила от ветра на уровне нижнего пояса фермы
WW = W +0, W′ = 15,54 + 9,71 = 25,25 кН.
Фактическая линейная нагрузка (в виде ломаной прямой) для упрощения расчета заменяется равномерно распределенной по всей высоте здания эквивалентной нагрузкой qэ (см. рис. 3.4, б).
Интенсивность эквивалентной нагрузки находится из условия равенства изгибающего момента Мо в основании защемленной условной консольной стойки, равной по длине высоте рамы Н, от фактической эпюры ветрового давления и от эквивалентной нагрузки:
Мо = qэН 2/2.
Эквивалентная равномерно распределенная нагрузка активного давления (с наветренной стороны) с учетом коэффициента с = 0,8
qэ = qwokэ = 5,1 · 0,708 = 3,61 кН/м,
где qwo = wokcγf B = 0,38 · 1 · 0,8 · 1,4 · 12 = 5,1 – расчетная ветровая нагрузка при k = 1;
kэ = 0,708 – коэффициент, определяемый в зависимости от расстояния от уровня земли до ригеля рамы Но в расчетной схеме согласно табл. 3.10.
Таблица. 3.10
