Расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли
Снеговые районы РФ |
І |
ІІ |
ІІІ |
ІV |
V |
VІ |
VІІ |
VІІІ |
Sg, кПа (кгс/см2) |
0,8 (80) |
1,2 (120) |
1,8 (180) |
2,4 (240) |
3,2 (320) |
4,0 (400) |
4,8 (480) |
5,6 (560) |
Вес стропильной фермы со связями определяется в зависимости от ее очертания.
Нормативная величина собственного веса фермы с параллельными поясами определяется по формуле
Gф,n = (gnbф/1000 + 0,018)αфL2,
где gn – суммарная нормативная нагрузка на 1 м2 горизонтальной поверхности покрытия от собственного веса ограждающих конструкций покрытия gпк,n, прогонов gпр,n, стропильной фермы со связями gф,n, фонарной надстройки (при ее наличии) gфн,n и от веса снегового покрова Sо;
bф = 12 м – шаг стропильных ферм;
αф – коэффициент, равный 1,4 при использовании в стропильной ферме сталей классов С235–С285 (обычной прочности) и 1,3 при использовании сталей класса С345 и выше (повышенной прочности);
L = 30 м – пролет стропильной фермы.
При выполнении предварительных расчетов нагрузка от собственного веса фермы со связями gф,n принимается по табл. 3.5, при этом бóльшие значения для ферм с большими пролетами и для беспрогонных решений покрытия с бóльшей массой.
Нормативное значение снеговой нагрузки на горизонтальную поверхность покрытия определятся по формуле
Sо = 0,7cectSg = 0,7 · 1,2 = 0,84 кН/м2,
где ce = 1,0 – коэффициент, учитывающий снос снега с покрытий зданий под действием ветра, принимаемый в соответствии с [4, п. 10.5];
ct = 1,0 – термический коэффициент, принимаемый в соответствии с [4, п. 10.6].
Суммарная нормативная нагрузка
gn = gпк,n + gпр,n + gф,n, + Sо = 1,17 + 0,119 + 0,35 + 0,84 = 2,48 кН/м2.
При наличии фонарной надстройки дополнительно учитывается:
gфон,n = 0,12–0,18 кН/м2 – вес каркаса фонаря со связями на 1 м2 горизонтальной проекции фонаря;
gост,n = 0,35–0,4 кН/м2 – вес остекления фонаря на 1 м2 остекленной поверхности;
gб,n = 0,06–0,08 кН/м2 – фактический вес бортовой плиты с учетом утеплителя, выравнивающего слоя и рубероидного ковра на 1 м2 поверхности плиты.
Вес фермы
Gф,n = (2,48 · 12 / 1000 + 0,018) 1,4 · 302 = 60,18 кН = 6018 кг.
Расход стали на 1 м2 площади цеха
gф = Gф,n /(ВL) = 6018 / (12 · 30) = 16,7 кг/м2.
Общая распределенная постоянная нагрузка на ригель рамы
q = (gnk + gnрγf + gфγf)В = (1,43 + 0,119 · 1,05 + 0,167 · 1,05) 12 = 20,77 кН/м.
Расчетное давление ригеля на колонну от постоянной нагрузки
Vg = qL/2 = 20,77 · 30 / 2 = 311,55 кН.
Расчетный сосредоточенный момент, действующий в уровне верха подкрановой части колонны и возникающий от постоянной нагрузки вследствие излома оси колонны, равен:
Mg = Vge1 = 311,55 · 0,275 = 85,68 кН·м.
Вес всех элементов, входящих в комплекс подкрановой конструкции (подкрановая балка со связями, тормозная конструкция, подкрановый рельс с деталями крепления), определяется по формуле
Gпб,n = (αпбLпб + qр)Lпбkпб = (0,39 · 12 + 1,18) 12 · 1,2 = 84,38 кН = 8438 кг,
где Lпб = 12 м – пролет подкрановой балки, равный шагу колонн В;
qр = 1,18 кН/м – вес одного погонного метра подкранового рельса, принимаемый по табл. 2.2;
kпб = 1,2 – конструктивный коэффициент, учитывающий вес тормозной конструкции, связей и элементов крепления рельса;
αпб – коэффициент, значение которого определяется в зависимости от грузоподъемности главного крюка крана бóльшей грузоподъемности из числа работающих в здании:
αпб = 0,24–0,35 для кранов грузоподъемностью Qmax = 20–50 т;
αпб = 0,37–0,47 для кранов грузоподъемностью Qmax = 80–200 т.
Для промежуточных значений Qmax коэффициент αпб определяется линейной интерполяцией (для крана Q = 100/20 коэффициент αпб = 0,39).
Передача нагрузок на колонны от веса стеновых навесных панелей осуществляется в местах их приложения с учетом эксцентриситетов. Эксцентриситет приложения нагрузки от стенового ограждения по отношению к центру тяжести сечения надкрановой части колонны равен:
eст = (hв + tст)/2 = (0,7 + 0,3) / 2 = 0,5 м.
В курсовом проекте для упрощения расчета нагрузки от стенового ограждения и собственного веса частей колонны условно прикладываются к низу подкрановой и надкрановой частям колонны по осям их сечения.
Сила Fн включает в себя собственный вес нижней части колонны Gк,н и
нагрузки от стен на участке от низа рамы до уступа колонны Fст,н.
Вес внецентренно-сжатой ступенчатой колонны складывается из веса верхней (надкрановой) Gкв и нижней (подкрановой) Gкн частей колонны. Так как в ступенчатых колоннах одноэтажных производственных зданий конструктивные решения и величина действующей нормальной силы в верхней и нижней частях колонны значительно отличаются, определение веса этих частей выполняется отдельно.
Нормативная величина собственного веса участка колонны постоянного сечения на стадии вариантного проектирования колонны определяется по формуле
Gк,i = (∑Fiρψкlк,i/кМ)/Ry,
где ∑Fi – расчетная продольная сжимающая сила, действующая в пределах рассматриваемого участка колонны (верхнего или нижнего) и вызываемая совместным действием всех возможных i нагрузок;
ψк – конструктивный коэффициент (ψк = 1,2–1,6 для сплошного сечения надкрановой части колонны;
ψк = 1,7–2,4 для сквозного сечения подкрановой части колонны);
lк,i – длина (верхнего или нижнего) участка колонны определенной конструктивной формы, испытывающего воздействие постоянной по величине нормальной силы;
кМ – коэффициент, учитывающий влияние изгибающего момента на размеры поперечного сечения колонны. В ступенчатой колонне для сплошной надкрановой части кМ = 0,25–0,30; для сквозной подкрановой части, имеющей более развитое сечение, кМ = 0,4–0,5.
Для надкрановой части колонны наибольшая сжимающая продольная сила ∑Fв определяется от совместного действия:
веса ограждающих конструкций покрытия gпк;
веса прогонов gпр;
веса стропильной фермы со связями gф;
веса стенового ограждения, расположенного в пределах надкрановой
части колонны и шатра, Gст,в;
собственного веса надкрановой части колонны;
снеговой нагрузки Sg.
Для подкрановой части колонны наибольшая сжимающая продольная сила ∑Fн определяется от совместного действия:
наибольшей сжимающей продольной силы в надкрановой части колонны ∑Fв;
максимального вертикального давления на колонну от мостовых кранов Dmax;
собственного веса подкрановой балки, включающего вес связей и рельса с креплениями, Gпб;
веса стенового ограждения, расположенного в пределах подкрановой части колонны (от нулевой отметки до уступа), Gст,н;
собственного веса надкрановой части колонны Gкв;
собственного веса подкрановой части колонны (на стадии предварительного расчета этой величиной можно пренебречь).
Надкрановая часть колонны. Продольная сжимающая сила
∑Fв = (gпк + gпр + gф + Sg)BL/2 + Gст,в =
= (1,43 + 0,119 · 1,05 + 0,167 · 1,05 + 1,2) 12 · 30 / 2 + 199,5 = 726,9 кН,
где Gст,в – вес стенового ограждения, расположенного в пределах надкрановой части колонны и шатра.
Постоянные нагрузки от стенового ограждения определяют по весовым показателям принятых навесных панелей.
В курсовом проекте, где теплотехнические и конструктивные расчеты панелей не производятся, для отапливаемых зданий приняты панели из ячеистого бетона с условной расчетной нагрузкой от веса стен на 1 м2 поверхности стены gст = 2,5–3,3 кН/м2 и толщиной tст = 300–400 мм (большая величина для районов строительства с более низкими расчетными температурами наружного воздуха); для неотапливаемых зданий приняты сборные железобетонные панели с расчетной нагрузкой от веса стен gст = 1,5–2 кН/м2 и толщиной tст = 150–200 мм (бóльшая величина для большего шага колонн).
Учет уменьшения веса стенового ограждения за счет наличия оконных проемов производится условно введением коэффициента α = 0,5.
Приняв gст = 2,5 кН/м2, определяем вес стенового ограждения:
Gст,в = gст[Hв(1 – α) + Hш]В = 2,5 [6,3 (1 – 0,5) + 3,5] 12 = 199,5 кН,
Вес надкрановой части колонны
Gк,в = (∑Fвρψкlк,в/кМ)/Ry =
= (726,9 · 78,5 · 1,5 · 6,3 / 0,25) / (24 · 104) = 8,99 кН = 899 кг,
здесь приняты: ψк = 1,5; lк,в = Hв = 6,3 м; кМ = 0,25.
Подкрановая часть колонны. Продольная сжимающая сила
∑Fн = ∑Fв + Dmax + Gпб + Gст,н + Gк,в =
= 726,9 + 2109,98 + 84,38 + 202,5 + 8,99 = 3132,75 кН,
где вес стенового ограждения, расположенного в пределах подкрановой части колонны от нулевой отметки, равен:
Gст,н = gст(Hн – Hф) (1 – α)В = 2,5 (14,1 – 0,6) · (1 – 0,5) ·12 = 202,5 кН;
Dmax – вертикальное давление на колонну от двух сближенных мостовых кранов наибольшей грузоподъемности (в цехе, обслуживаемом одним краном, – от одного крана). Вертикальное давление определяется по линии влияния опорной реакции подкрановой балки (рис. 3.2). Невыгодное расположение кранов на балке: одно колесо ставится на колонну, другие приближаются на минимально возможное расстояние к колонне. Схема расположения колес одного крана на рельсе представлена на рис. 3.3.

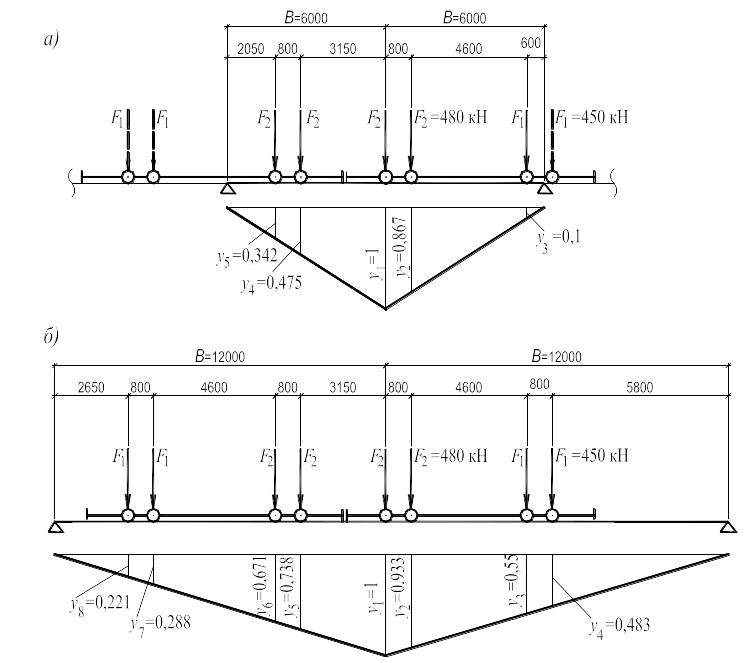

Рис. 3.2. Схемы загружения линии влияния опорной реакции
