  1. Варіанти завдань до виконання розрахунку

Розрахувати параметри систем вентиляції за однією із схем зображених на рисунках 1 і 2 (згідно з варіантом).

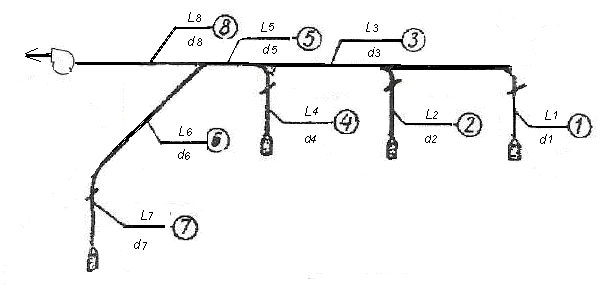

Схема 1.– Розрахункова схема приточної вентиляції

Для поданої вище схеми необхідно врахувати, що в залежності від витрати повітря приймаються два номери насадки:№4 для опусків 1,2,6 і №3 для інших опусків. Діаметр насадок: №4 – 375 мм, №3 – 320 мм.

Коефіцієнт місцевого опору для насадок №4 і №3 дорівнює ξ=2.

Схема 2.– Приточна система вентиляції загального призначення

№ варіанта

Схема

№ ділянки

Витрати повітря L, м3/год

Довжина ділянки l, м

Діаметр d,мм

1

Рис. 1

1

4000

3

445

2

5000

4,5

600

3

8000

5

775

4

2000

3

375

5

2000

7,5

375

6

3000

3

495

7

5600

8

775

8

2500

3

440

2

Рис. 2

1

7000

15

800

2

5900

14,5

595

3

2000

17

480

4

3500

13

545

5

4000

9

440

3

Рис. 1

1

4500

7

545

2

2930

3

465

3

8000

3

575

4

2000

5,5

375

5

12500

3

675

6

5000

8

900

7

13000

6

885

8

2500

5

440

4

Рис. 2

1

10500

13

800

2

5900

15

595

3

4700

14

720

4

3500

18

545

5

5500

13

375

5

Рис. 1

1

4000

8

545

2

2700

2

420

3

8000

5

775

4

3200

3

375

5

8000

8

500

6

2800

3

470

7

13000

4

885

8

4000

3

440

6

Рис. 2

1

10980

14

885

2

2300

15

500

3

2400

17

440

4

3500

13

545

5

5600

11

650

№ варіанта

Схема

№ ділянки

Витрати повітря L, м3/год

Довжина ділянки l, м

Діаметр d,мм

7

Рис. 1

1

5000

10

440

2

4000

4

545

3

7000

5

690

4

2700

4

475

5

10000

7

775

6

2000

5

495

7

13000

5

885

8

2000

3

440

8

Рис. 2

1

15500

14

885

2

5900

14,5

594

3

2400

17

440

4

3500

13

545

5

7800

11

375

9

Рис. 1

1

4000

5,5

500

2

1800

2,5

400

3

9200

7,8

875

4

2000

3

375

5

8000

7

675

6

3000

3

495

7

15500

6

775

8

2500

3

440

10

Рис. 2

1

15500

14

885

2

5800

16

695

3

2400

17

440

4

3500

13

545

5

8500

11

675

11

Рис. 1

1

4000

6

545

2

3500

3

775

3

8000

4

775

4

2000

3

375

5

9000

5

775

6

3000

3

495

7

13000

7

885

8

1500

13

400

12

Рис. 2

1

10500

15

885

2

5900

14,5

595

3

2400

14

400

4

4500

15

585

5

8500

11

575

№ варіанта

Схема

№ ділянки

Витрати повітря L, м3/год

Довжина ділянки l, м

Діаметр d,мм

13

Рис. 1

1

4000

8

545

2

2000

3

445

3

9500

9

875

4

2000

3

375

5

8200

7

775

6

3000

3

495

7

1210

6

885

8

2500

3

440

14

Рис. 2

1

13200

14

885

2

5900

15

595

3

2900

17

440

4

3800

12

545

5

8000

10

375

15

Рис. 1

1

5200

7

540

2

3800

3

775

3

8000

5

320

4

2200

4

775

5

11500

8

495

6

3000

3

985

7

13000

6

440

8

2500

3

685

16

Рис. 2

1

12300

14,5

770

2

6200

17

440

3

2400

17

545

4

3500

13

685

5

8900

10

440

17

Рис. 1

1

2400

7

440

2

3500

3

545

3

7800

5

375

4

4000

5,5

500

5

1800

2,5

400

6

9200

7,8

875

7

2000

3

375

8

3000

3

495

18

Рис. 2

1

13000

17

885

2

2800

13

470

3

13000

14

885

4

4000

13

440

5

10980

14

885

№ варіанта

Схема

№ ділянки

Витрати повітря L, м3/год

Довжина ділянки l, м

Діаметр d,мм

19

Рис. 1

1

2400

7

440

2

7000

5

690

3

2700

4

475

4

10000

7

775

5

2000

5

495

6

3000

3

985

7

13000

6

440

8

2500

3

685

20

Рис. 2

1

4500

17

545

2

2930

13

465

3

8000

13

575

4

2000

15,5

375

5

12500

13

675
