Приклад розрахунку за схемою 2

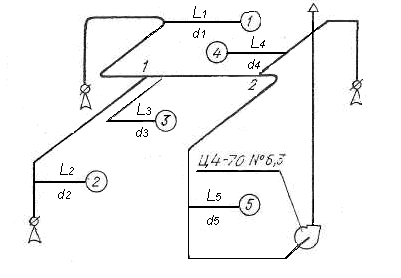

Розрахувати систему місцевої витяжної вентиляції (схема 2)
По даним витратам повітря на ділянках 1, 2, 4 визначаємо витрати на всіх ділянках системи (табл.3). Коефіцієнти ξ беремо із додатку V та додатку VI та VII.
За відношенням витрат повітря орієнтуємо трійники 1 і 2 так, щоб ділянки 2 і 4 були боковими відгалудженнями.
Приймаємо швидкості руху повітря на ділянках (в табл.3 ці швидкості вказані в дужках). За номограмою (додаток VI) відмічаємо діаметри повітряпроводів і уточнюємо їх при виборі трійників по табл. 4. Для ділянки 2, наприклад, діаметр 500 мм замінено на 450 мм.
За прийнятими діаметрами повітряпроводів розраховуємо дійсні значення швидкості.
Приймаємо питомі втрати тиску на тертя (додаток VI) і визначаємо втрати на тертя по всій ділянці.
Приймаємо коефіцієнти місцевих опорів. Для ділянок 1 і 2, які належать до трійника 1, ξп і ξо залежать від відношень: площі проходу до площі ствола трійника fп/fс = 1, витрати у відводі до витрати в стволі Lо/Lс = 0,64, площі відводу до площі ствола fо/fс = 0,65. Як видно з рис.???, з врахуванням екстраполяції по Lо/Lс ξп = 1,5, ξо = 0,3.
Для ділянок 3 і 4, що входять в трійник 2, в залежності від fп/fс = 0,79, Lо/Lс = 0,2 і fо/fс = 0,4, ξп = 0,25, ξо = -1,7
На вході до вентилятора не потребується перехідних приладів, а дифузор за вентилятором приймаємо з кутом розкриття 15º, що при F1/F0 = 0,312/0,194 = 1,6 (додаток V) дає ξ = 0,21.
Розраховуємо втрати тиску на місцеві опори і загальні на ділянках.
За формулою (6.10) втрати тиску в циклах дорівнюють:
Δрц1 = Δр1 + Δр3 + Δр5 + Δрд5 = 72,1+49,8+150,9+45,87 = 318,7 Па;
Δрц2 = Δр2 + Δр3 + Δр5 + Δрд5 = 30,36+49,8+150,9+45,87 = 276,9 Па;
Δрц3 = Δр4 + Δр5 + Δрд5 = 2,4+150,9+45,87 = 199,2 Па.
Втрата тиску в системі з урахуванням запасу
Δрс = 1,1·318,7 = 350,5 Па.
Згідно виразу (6.9), витрата в системі
Lс = 1,1·9800 = 10780 м3/ч
Аеродинамічна характеристика мережі
ΔрRс = Δрс/Lс2 = 350,5/107802 = 3,0165·10-6 Па·год2/м6.
Таблиця 3.
Розрахунок повітряпроводів системи місцевих відкосів (схема 2)
Номер ділянки |
Витрата повітря L, м3/год |
Діаметр повітряпроводу d, мм |
Довжина повітряпроводу l, мм |
Елементи та прилади системи |
Швидкість руху повітря υ, м/с |
Динамічний тиск повітря pд, Па |
Втрати тиску на тертя |
Коефіцієнти місцевих опорів, ξ |
Втрати тиску на місцеві опори Δpz, Па |
Заг.втрати тиску на ділянці ΔpRl+Δpz,Па |
|
питомі ΔpR, Па/м |
по всій ділянці ΔpRl, Па |
||||||||||
1 |
5000 |
560 |
15 |
Зонт Дросель-клапан 3 відводи 90º
Трійник, прохід Повітряпровід |
(4) 5,65 |
19,23 |
0,55
|
8,25 |
0,17 0,6 1,05
|
63,85 |
72,1 |
2 |
2800 |
450 |
18 |
Зонт Дросель-клапан Відвід 90º
Трійник, відвід Повітряпровід |
(6) 4,89 |
14,41 |
0,55
|
9,9 |
0,17 0,6 0,35
|
20,46 |
30,36 |
3 |
7800 |
560 |
26,1 |
Трійник, прохід Повітряпровід |
(8) 8,81 |
46,76 |
1,3 |
33,9 |
|
15,9 |
49,8 |
4 |
2000 |
400 |
10 |
Зонт Дросель-клапан 2 відводи 90º
Трійник, відвід Повітряпровід |
(4,5) 4,41 |
11,72 |
0,51
|
5,1 |
0,17 0,6 0,7
|
-2,7 |
2,4
|
5 |
9800 |
630 |
12,9 |
4 відводи 90º Дифузор за вентилятором Витяжна шахта із зонтом Повітряпровід |
(10) 8,73 |
45,87 |
1,35 |
17,4 |
1,4 0,21
|
133,48 |
150,9 |
