2.4.4. Включение реле на разность токов 2 – фаз (схема восьмерки)
Схема соединения представлена на рис. 2.4.9, векторные диаграммы иллюстрирующие работу схемы на рис. 2.4.10, 2.4.11.
При трехфазном КЗ (симметричная нагрузка)
.
Рис. 2.4.9
Двухфазное КЗ АС
Iр=2Iф.
Рис. 2.4.10
Двухфазно КЗ АВ или ВС
Iр=Iф.
Рис. 2.4.11
Ток в реле, следовательно, и чувствительность при различных видах КЗ будут различными.
Однофазное КЗ фазы В: ток в реле равен нулю.
Схема применяется для защиты от междуфазных КЗ, когда она обеспечивает необходимую чувствительность когда не требуется её действие за трансформатором с соединением обмоток Y/ – 11 группа.
Коэффициент схемы
.

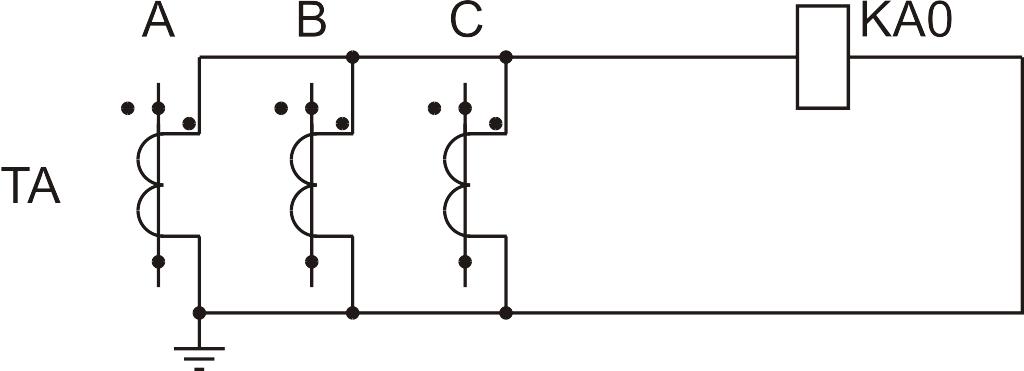

2.4.5. Соединение трансформаторов тока в фильтр токов нулевой последовательности
Схема соединения представлена на рис. 2.4.12.
.
Ток в реле появляется только при одно
–и двухфазных КЗ на землю.
Схема применяется в защитах от замыканий на землю.
При нагрузках трехфазных и двухфазных КЗ IN=0.
Рис. 2.4.12
Однако из–за погрешности трансформаторов тока в реле появляется ток небаланса Iнб.
2.4.6. Последовательное соединение трансформаторов тока
Схема соединения представлена на рис. 2.4.13.
Н
агрузка,
подключенная к трансформаторам тока,
распределяется поровну. Вторичный ток
остается неизменным, а напряжение,
приходящееся на каждый трансформатор
тока составляет
.
Схема применяется при использовании маломощных трансформаторов тока.
Рис. 2.4.13
2.4.7. Параллельное соединение трансформаторов тока
Схема соединения представлена на рис. 2.4.14.
Схема используется для получения нестандартных коэффициентов трансформации.
Рис. 2.4.14
Токовая защита.
4. Максимальная токовая защита
4.1. Принцип действия токовых защит

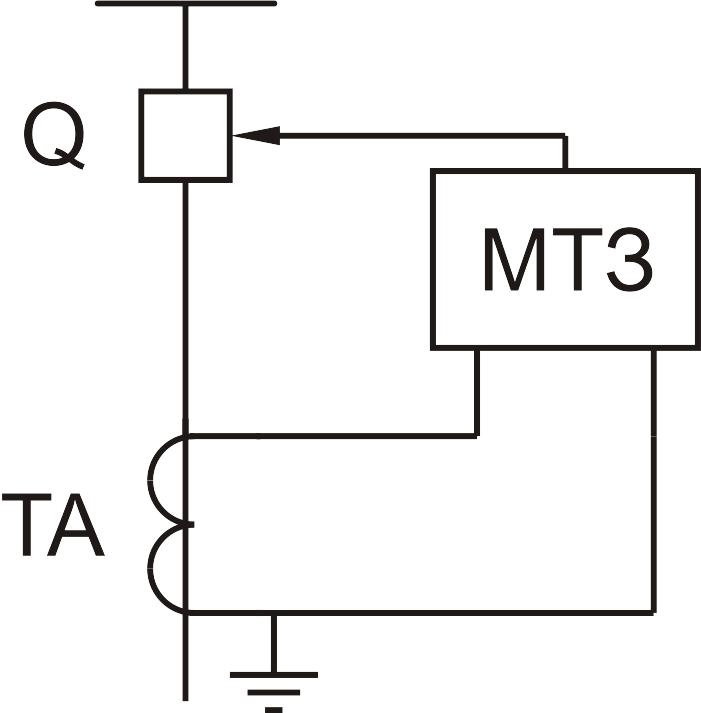

При
коротком замыкании ток в линии
увеличивается. Этот признак используется
для выполнения токовых защит. Максимальная
токовая защита (МТЗ) приходит в действие
при увеличении тока в фазах линии сверх
определенного значения.
Токовые защиты подразделяются на МТЗ, в которых для обеспечения селективности используется выдержка времени, и токовые отсечки, где селективность достигается выбором тока срабатывания. Таким образом, главное отличие между разными типами токовых защит в способе обеспечения селективности.
Рис. 4.1.1
4.2. Защита линий с помощью мтз с независимой выдержкой времени
МТЗ – основная защита для воздушных линий с односторонним питанием. МТЗ оснащаются не только ЛЭП, но также и силовые трансформаторы, кабельные линии, мощные двигатели напряжением 6, 10 кВ.
Рис. 4.2.1
Расположение защиты в начале каждой линии со стороны источника питания.
На рис. 4.2.1 изображено действие защит при КЗ в точке К. Выдержки времени защит подбираются по ступенчатому принципу и не зависят от величины тока, протекающего по реле.
4.2.1. Схемы защиты
4.2.1.1. Трехфазная схема защиты на постоянном оперативном токе
Схема защиты представлена на рис.4.2.2:
Основные реле:
Пусковой орган – токовые реле КА.
Орган времени – реле времени КТ.
Вспомогательные реле:
KL – промежуточное реле;
KH – указательное реле.
Рис. 4.2.2
Промежуточное реле устанавливается в тех случаях, когда реле времени не может замыкать цепь катушки отключения YAT из-за недостаточной мощности своих контактов. Блок-контакт выключателя SQ служит для разрыва тока, протекающего по катушке отключения, так как контакты промежуточных реле не рассчитываются на размыкание.
