6. Статистичні карти

Статистичні карти є видом графічних зображень статистичних даних на схематичній географічній карті, характеризуючим рівнем або мірою поширення того або іншого явища на певній території.

Засобами зображення територіального розміщення є штрихування, фонове розфарбовування або геометричні фігури. Розрізняють картограми і картодіаграми.

Картограма - це схематична географічна карта, на якій штрихуванням різної густини, точками або забарвленням певної міри насиченості показується порівняльна інтенсивність якого-небудь показника в межах кожної одиниці нанесеного на карту територіального ділення (наприклад, щільність населення по областях або республіках, розподіл районів по врожайності зернових культур і тому подібне). Картограми діляться на фонові і точкові.

Картограма фонова - вид картограми, на якій штрихуванням різної густини або забарвленням певної міри насиченості показують інтенсивність якого-небудь показника в межах територіальної одиниці.

Картограма точкова - вид картограми, де рівень вибраного явища зображується за допомогою точок. Точка зображує одну одиницю сукупності або деяку їх кількість, показуючи на географічній карті щільність або частоту прояву певної ознаки.

Фонові картограми, як правило, використовуються для зображення середніх або відносних показників, точкові - для об’ємних (кількісних) показників (чисельність населення, поголів’я худоби і так далі).

Перш ніж приступити до побудови картограми, необхідно розбити райони на групи по щільності населення, а потім встановити для кожної певне забарвлення або штрихування.

Рис. 26. Картограма, приклад

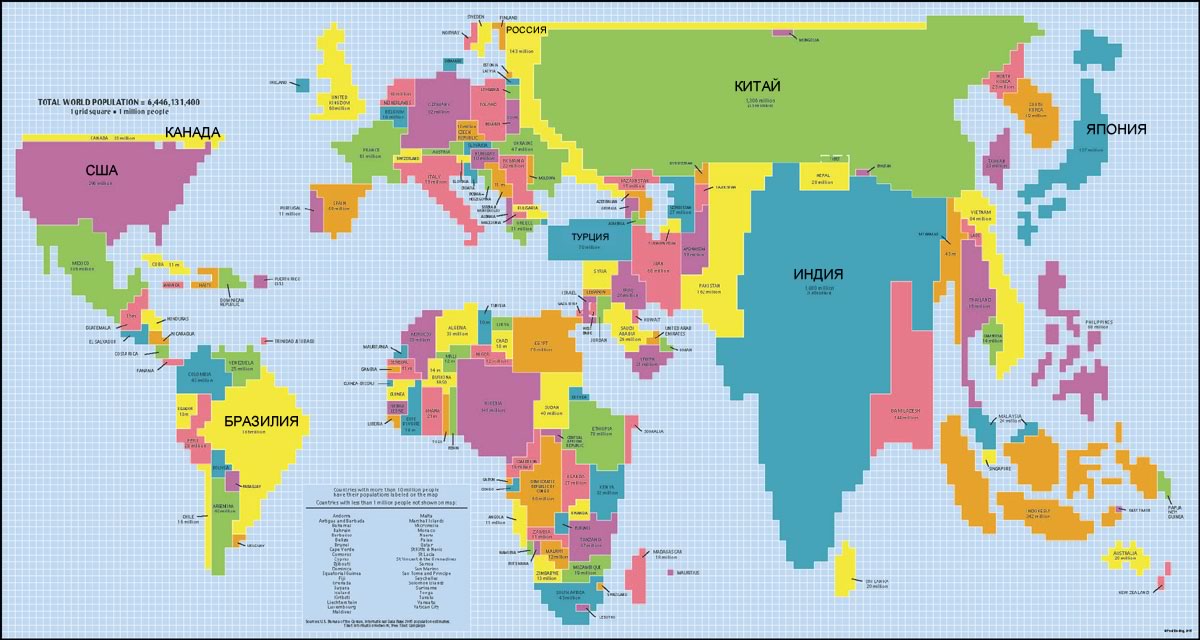

Рис. 27. Картограма населення світу

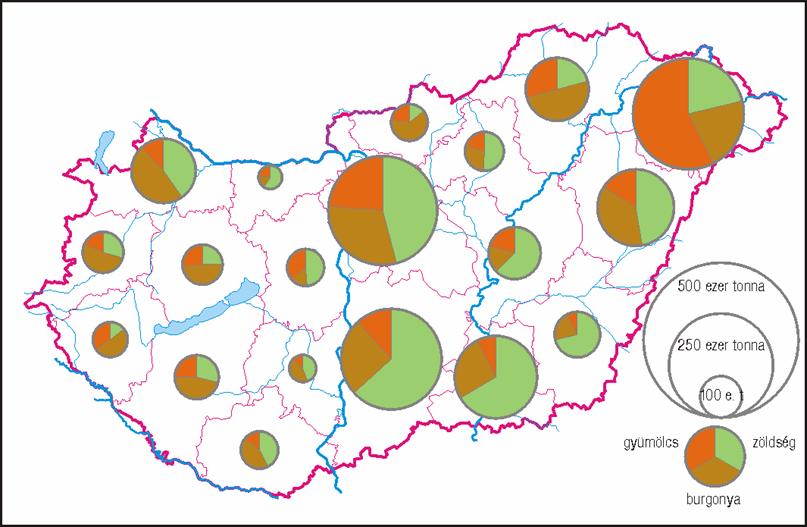

Другу велику групу статистичних карт складають картодіаграми, що є поєднанням діаграм з географічною картою. В якості образотворчих знаків в картодіаграмах використовуються діаграмні фігури (стовпчики, квадрати, круги, фігури, смуги), які розміщуються на контурі географічної карти. Картодіаграми дають можливість географічно відбити складніші статистико-географічні побудови, ніж картограми.

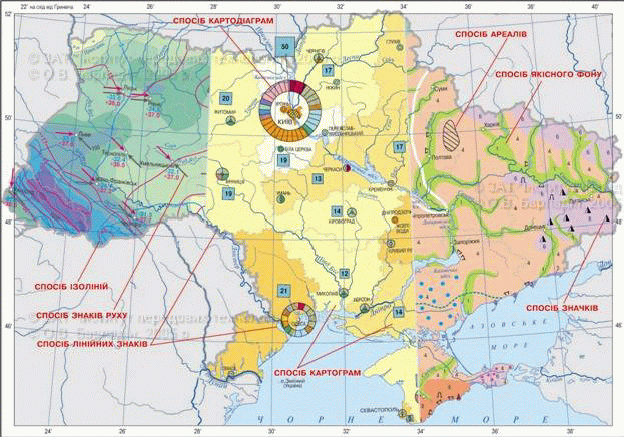

Серед картодіаграм слід виділити картодіаграми простого порівняння, графіки просторових переміщень, ізоліній.

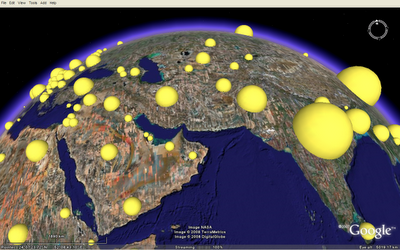

Рис. 28. Картодіаграма, приклад

Рис. 29. Картодіаграма, приклад

Кругові структурні діаграми

Квадратні структурні діаграми

Квадратні 100% діаграми

Графіки

Стовпчикові діаграми

Локалізовані діаграми

На картодіаграмі простого порівняння на відміну від звичайної діаграми діаграмні фігури, що зображують величини досліджуваного показника, розташовані не в ряд, як на звичайній діаграмі, а розносяться по усій карті відповідно до того району, області або країни, які вони представляють. « Елементи простої картодіаграми можна виявити на політичній карті, де міста відрізняються різними геометричними фігурами залежно від числа жителів.

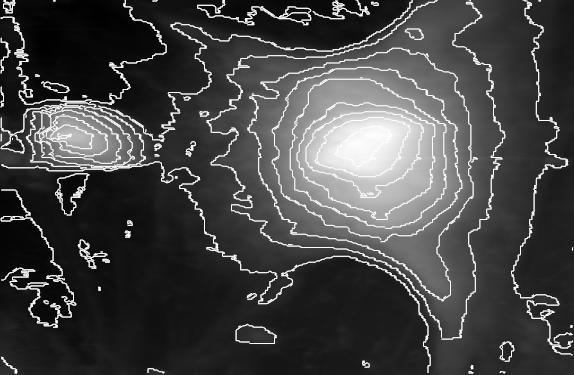

Ізолінії (від греч.ізоз - рівний, однаковий, подібний) - це лінії рівного значення якої-небудь величини в її поширенні на поверхні, зокрема на географічній карті або графіці. Ізолінія відбиває безперервну зміну досліджуваної величини залежно від двох інших змінних і застосовується при картографуванні природних і соціально-економічних явищ. Ізолінії використовуються для отримання до личественных характеристик досліджуваних величин і для аналізу кореляційних зв’язків між ними.

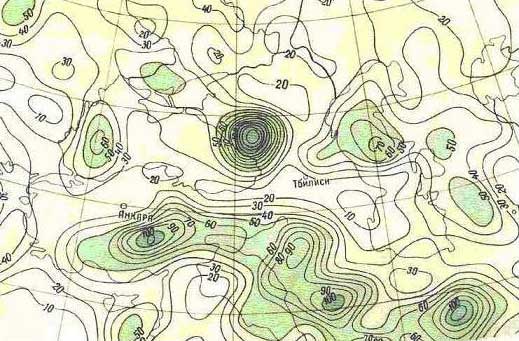

Розміщення циклонічних бароцентрів в Байкальському регіоні

Рис. 30. Ізолінії, приклад

Перераховані види графіків не є вичерпними, але вони найчастіше вживані.
