Приложение 4

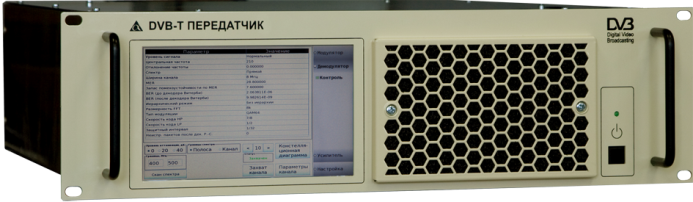

DVB-T передатчик CT-100 предназначен для формирования высокочастотного телевизионного сигнала с выходной мощностью 100 Вт в IV, V диапазонах, в соответствии с международным стандартом на цифровое эфирное вещание DVB-T/Т2.
Технические характеристики:
Частотные диапазоны, МГц: 174-230 и 470-860
Стандарт вещания: DVB-T /H/ T2
Ширина полосы канала, МГц : 6, 7, 8 (фильтр настраивается на соответствующую полосу)
Модуляция несущих: кодированное ортогональное частотное разделение каналов (COFDM)
Тип модуляции: QPSK, 16QAM, 64QAM, 256QAM (для DVB-T2)
защитный интервал 1/4, 19/256 (для DVB-T2), 1/8, 19/128 (для DVB-T2), 1/16, 1/32, 1/128 (для DVB-T2)
Кодирование FEC: 1/2, 3/5 (для DVB-T2), 2/3, 4/5 (для DVB-T2), 3/4, 5/6, 7/8
размер FFT 2K, 8K для DBT-T; 4K для DVB-H; 1K, 4K, 16K, 32K для DBT-T2
Стабильность частоты, Гц: +/- 100
Стабильность выходного уровня сигнала (по мощности), % 10 (в режиме АРУ)
Величина подавления внеполосного излучения, дБ: 120 (согласно стандарту ETS 300 744)
MER до фильтра маски, дБ: не хуже 35
BER: не более 10-9
Максимальная скорость входного потока MPEG-TS для канала 8 МГц, Мбит/с:
31,67 для DVB-T
50 для DVB-T2
Выходное сопротивление, Ом : 50 (75)
Выходная мощность (Среднеквадратическая в полосе 8 МГц), Вт: 100
Напряжение питания, В: 220 ± 10 %
Акустический уровень шума, дБА: не более 54
Воздушное охлаждение : режим принудительного воздушного потока
Тепловыделение, Вт: не более 700
Потребляемая мощность передатчика СТ-100, Вт: не более 900
Промышленный КПД передатчика СТ-100, %: не менее 13
Элементная база: DVB-T модулятор TEAMCAST;
выходные каскады построены на LDMOS транзисторах Motorola, Philips
Цифровая коррекция: да
Предкоррекция АЧХ: да
Предкоррекция нелинейности AM-AM и AM-PM: да
Предкоррекция спектра в полосе 20 МГц: да
Адаптивная предкоррекция: по согласованию с заказчиком
диапазон рабочих температур, °С: от +5 до +40
Приложение 5
Scorpus Codico IRD 2990
Функциональные особенности и технические характеристики:
Приемник обеспечивает широкий набор входных интерфейсов, включая спутниковый, кабельный, телекоммуникационный, DVBoIP, DVB-S2, российский SEC AM, а также имеет следующие особенности:
IP-стриминг IP-over-MPEG (MPE-деинкапсуляция);
двойной вход MPEG-over-IP (MPEG-oIP), работающий не только с потоками SPTS, но и MPTS, а также возможности логического резервирования;
MPEGoIP-выход с возможностью фильтрации PID-ов и восстановления PCR;
имеет до 4 QPSK L-Band-входов;
два декодера в одном корпусе 1 RU;
входной и выходной транспортные потоки ASI;
SDI и AES/EBU, а также аналоговые аудиовыходы;
аудио Embedded в SDI и Re-insertion VBI;
VBI re-insertion в composite или SDI;
Genlock для высокоточной синхронизации, необходимой в профессиональных перегонах;
обеспечивает поддержку резервирования, в том числе встроенные два 2 GPI-реле;
SNMP и Web-управление.
Характеристики: DVB-S:
диапазон частот 950-2150 MГц;
символьная скорость 1-45 Мсимв/с;
L-Band RF-вход с контролем LNB и Loop-through-выходом;
модуляция QPSK, 8PSK and 16QAM.
DVB-ASI-вход:
скорость TS до 150 Мбит/с.
DVB-ASI-выход:
два AS I-интерфейса;
на выходе ASI можно получить: входной сигнал с декриптированными выбранными программами, входной сигнал и Loop-through.
Приложение 6
Технические характеристики:
Полностью совместима со стандартом ETSI EN 302 755 (DVB-T2)
Поддерживает профиль MPEG-4 AVC (H.264) до уровня 4.1
Поддерживает декодирование MPEG-2 HD/SD (MP@HL/ML)
Декодирование аудиосигнала HE AAC5.1, HE AAC+, Dolby Digital, Dolby Digital plus
Двухканальный аудиовыход HE AAC5.1, HE AAC+, Dolby Digital/Dolby Digital plus Down-mixed
Цифровой аудиовыход HE AAC5.1, HE AAC+, Dolby Digital/Dolby Digital plus PCM
Выбор ширины полосы: 6M 7M и 8M
Поддерживает поднесущие 64QAM, 16QAM и QPSK (4QAM)
Декодирование и выход видеосигнала: 1080p/1080i/720p
Аналоговый выход видеосигнала: PAL/NTSC
Преобразование между программами стандартного и высокого разрешения
Субтитры (выход экранного меню)
Формат изображения: 4:3/16:9
Телегид
Обновление программного обеспечения (OAD или USB)
Поддерживается обновление через USB2.0, запись видео и режим отложенного просмотра
32-разрядные цвета экранного меню (OSD)
Приложение 7
RTM-3800 принимает до 19 транспортных потоков DVB и
передает один мультиплексированный транспортный поток.
Вход
• Входная скорость - до 70 Мбит/c
• Стандартная конфигурация RTM-3800 обеспечивает до
19 входных потоков ASI (последовательный DVB)
• Опционная конфигурация (установленная на заводе)
обеспечивает 2 или 4 SPI входных потока
(параллельный DVB)
Выход
• Выходная скорость – до 80 Мбит/c (72 Мбит/с со
скремблированием DVB)
• Два выхода ASI (для резервирования)
• Один выход SPI
• Один опционный G.703 E2/E3 (с/без FEC)
• Четыре опционных (через делитель) G.703 E2/E3 (с/без
FEC)
Приложение 8
UE-9220 – Профессиональный двухканальный кодер MPEG-2/DVB
