Заключение
Современные системы спутникового, кабельного и сотового телевидения открывают широкое информационное поле, устойчивый прием программ цифрового телевидения, как для телезрителей крупных городов, так и для регионов, включая небольшие города и поселки.
В данном курсовом проекте решалась задача организации наземного телевещания в городе Урюпинск Волгоградской области, где как раз и была использована современная технология доставки телевизионного контента к абонентам в стандарте DVB-T2 . Так же кроме обязательных программ, предусмотренных Федеральной программой, дополнительный пакет из 10 каналов различной тематики. Контент берется со спутника Eutelsat W7 посредством оператора «НТВ Плюс», распределяется по наземной сети вещания и доставляется непосредственно к абоненту.
Современные сети наземного телевещания обслуживают, как правило, зону радиусом до 10 км с применением передатчиков до нескольких десятков ватт и антенны с круговой или секторной диаграммой направленности. Но система эфирного цифрового вещания в стандарте DVB-T2 позволяет расширить эту зону до 30 км и более. Монтаж, эксплуатация и последующая модернизация таких сетей значительно проще и дешевле, чем систем с мощными ретрансляторами. Такое направление развития сетей телевещания позволяет значительно быстрее решить проблему многопрограммного вещания за счет привлечения к участию в разработке и инвестициях ряда проектов, коммерческих структур и широких групп населения.
Список используемых источников
Ю.Б.Зубарев, М.И.Кривошеев и др., «Цифровое телевизионное вещание». М.: Научно-исследовательский институт радио (НИИР), 2001. 568 с.: ил.
http://vlobatch.narod.ru/RRL/MetRRL.htm
Системы связи и радиорелейные линии. Учебник для электротехнических институтов связи. Под ред. Н.И. Калашникова. – М.: Связь, 1977.
http://www.satcomservice.ru/kols.html#s323.
http://www.telesputnik.ru/archive/48/article/54.html.
. http://www.teleset.ru/oborud/tvkompgspm.htm
Журнал «Кабельщик» №57.
Журнал «MediaVision» Октябрь 2010 (8).
И.А.Сидоренко, «УМКД Цифровое телевидение», БелГУ.
Приложение 1
Характеристики спутника Eutelsat W7 и его зоны покрытия.
Приложение 2
GIBERTINI PL150RA/AZ
Антенна офсетная, алюминиевая
155.0 х 166.0 cм
Частотный диапазон: 10.00-13.00 ГГц
КИП: 70 %
Коэффициент усиления: 43 дБ
Кроссполяризация на оси: >30 дБ
Ослабление боковых лепестков: 26 дБ
F/D: 0.66
Ширина луча по уровню -3 dB: 1.1 град
Диапазон регулировки по углу места: 20-90 град
Офсетный угол: 21,3 град
Диаметр мачты: 55-100 мм
Ветровая нагрузка: 235 кг
Рабочий диапазон температур: -30/+70 град
Влажность: до 100%
Вес 25.5 кг
Приложение 3

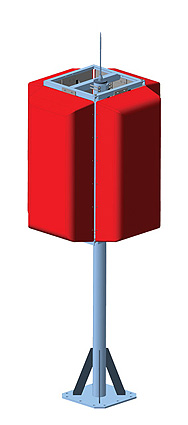

Широкополосные свободностоящие одно этажные панельные антенны серии "Сиваш-0,25" предназначены для работы с аналоговыми и цифровыми телевизионными передатчиками малой и средней мощности.
Основные технические характеристики:
Частотный диапазон
470-860 МГц
Максимальная мощность на входе
8 кВт
Усиление в зависимости от канала
до 6 дБд
Входной разъем и присоединительный фланец
По согласованию с Заказчиком
Входное сопротивление
50/75 Ом
Скорость ветра (макс)
до 60 м/сек
Габаритные размеры (в*ш*г)
2215х750х750 мм
Масса
95 кг
КСВ
≤ 1,15
