В данной курсовой работе взят цифровой декодер Scorpus Codico ird 2990
Данный преобразователь обеспечит прием ТВ контента со спутника в формате DVB-S2 конвертацию его в формат DVB-ASI. Подробные характеристики станции указаны в приложении №2.
Далее для вещания цифрового телевизионного сигнал в данной курсовой работе взят цифровой телевизионный передатчик СТ-100 ОКБ «АЛЬФА», мощностью соответственно 100 Вт. Подробные характеристики будут указаны в приложении .
Выбранное оборудование сможет обеспечить цифровое эфирное вещание в стандарте DVB-T2.
Далее представлена функциональная схема системы эфирного телевизионного вещания.
Рис. 3.3.2. Функциональная схема системы эфирного цифрового телевизионного вещания
В связи с равномерным рельефом города Урюпинск, было принято решение об установки одной головной автономной станций эфирного телевидения городе Урюпинск на пустыре в районе дамбы, с передатчиками мощностью 100 Вт. Что обеспечит полное покрытие территории города. Тем самым решая две проблемы сразу:
1 Мертвая зона сигнала в районе АФУ находится вне населенной части города
2 Соблюдаем санитарные нормы. Поскольку для ТВ передатчиков мощностью до 1000 ватт необходима санитарная зона не менее 75 метров до жилых сооружений

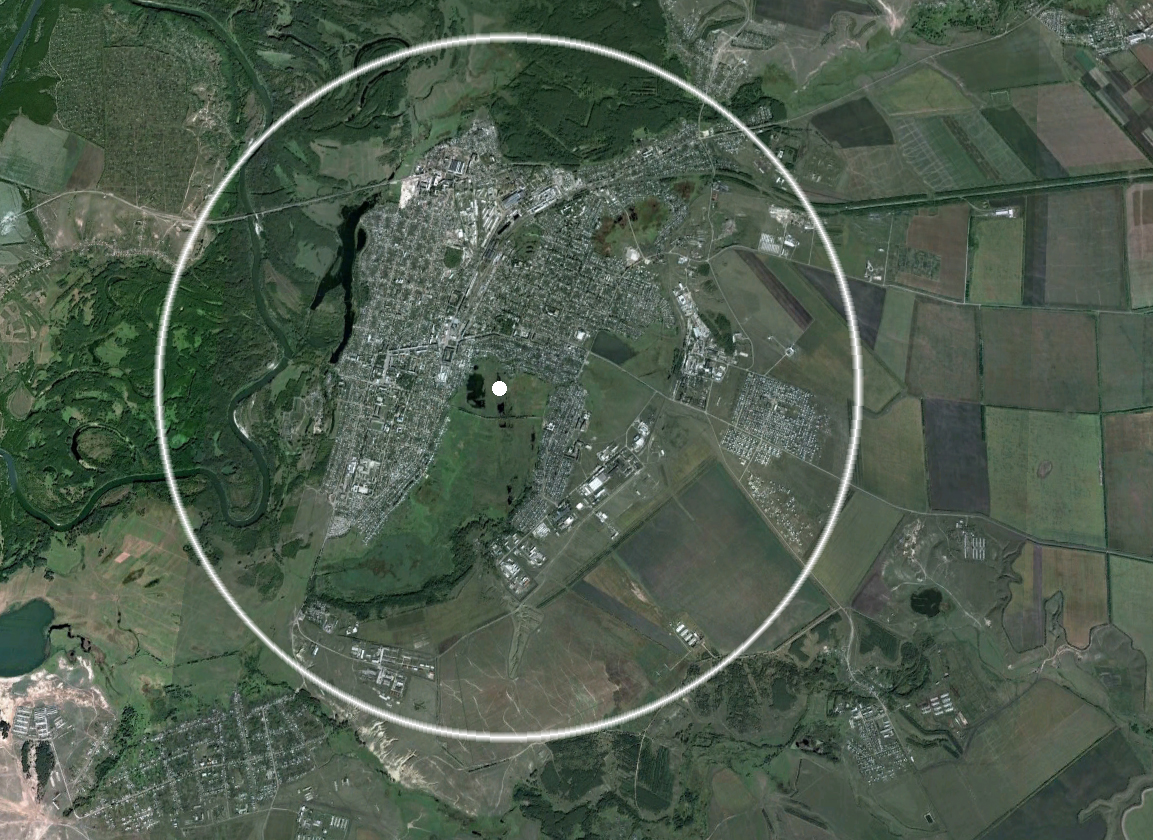

Рис. 3.3.1 Зона покрытия цифрового телевизионного передатчика.
3.4 Конструкция системы наземного телевизионного вещания
В данном курсовом проекте будет использована автономная радиотелевизионная передающая станция сети цифрового наземного телевизионного вещания контейнерного типа с системой гарантированного питания.
Конструктивно приёмо передающая станция выполнена в виде контейнера с расположенной рядом 20 метровой опорой для антенно-фидерного хозяйства

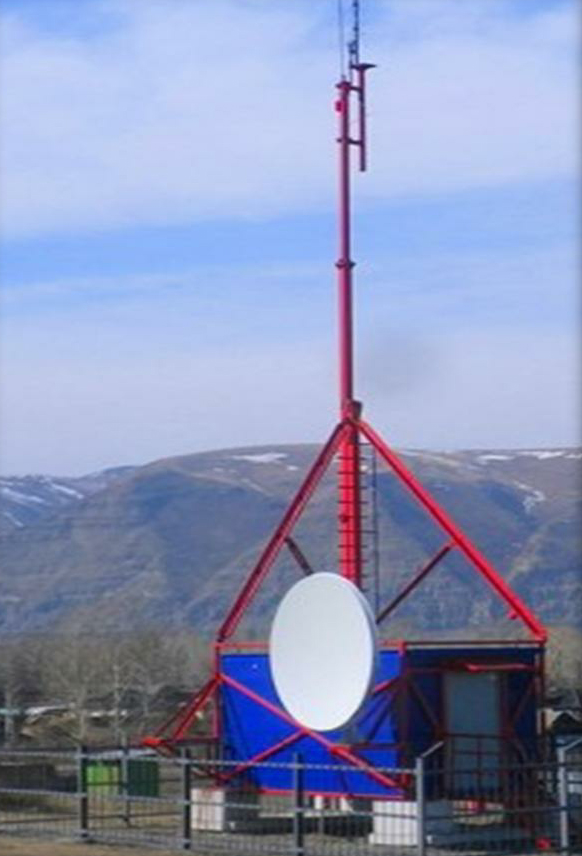

Рис. 3.4.1 Вариант приёмо передающей станции.
Конструкция контейнера – каркасная, цельносварная, состоящая из несущих и ограждающих элементов.
Несущий каркас выполнен в виде жесткой, пространственной, цельносварной, неразборной конструкции из стальных профилей. Ограждающие стены, пол и потолок выполнены из сэндвич - панелей, которые являются теплоизолирующими элементами.
Внешняя обшивка стеновых панелей из металлического листа выполняет функцию антивандальной защиты.

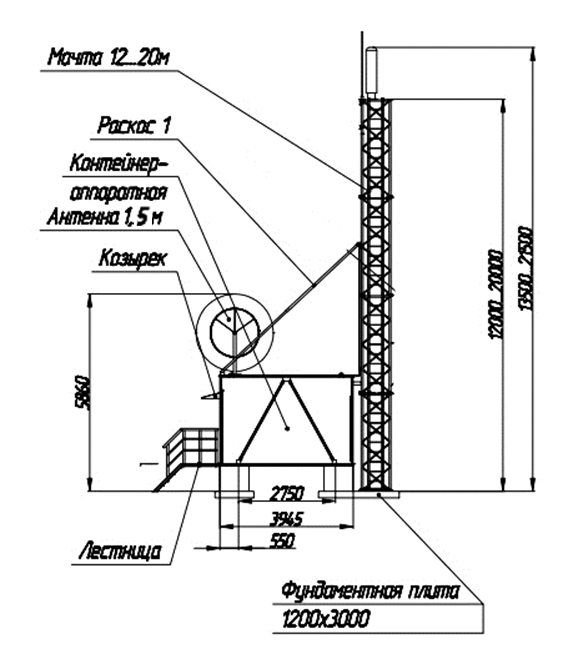

Рис. 3.4.2 Чертеж приёма передающей станции
Внутреннее пространство контейнера разделено на три отсека: - аппаратную для размещения телекоммуникационного оборудования; - тамбур; - отсек для наружных блоков кондиционеров. Поверхности и элементы контейнера защищены от коррозии.

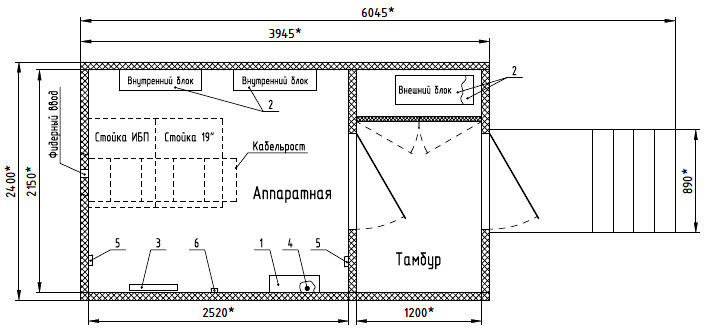

Рис. 3.4.3 Внутреннее пространство приёма передающей станции
Радиотелевизионная передающая станция предназначена для приема со спутника и дальнейшей трансляции цифрового пакета телерадиопрограмм с круглосуточным режимом работы без постоянного присутствия обслуживающего персонала.
Станция снабжена ПРПТ (Панель распределения постоянного и переменного тока) обеспечивающая гарантирование питание нашей станции она в автоматическом режиме переключает питание в основного фидера питания на резервный в случае пропадания напряжения на первом, и переход на работу от аккумуляторных батарей с последующим запуском ДГА (дизель генераторного аппарата) в случае отсутствия питания на обоих фидерах. Аккумуляторные батареи и ДГА устанавливаются в отдельном рядом стоящем контейнере
