3.2. Расчет азимута и угла места

Ниже приведены координаты города Урюпинск и спутника Eutelsat W4/W7.

Таблица №1. Координаты города Урюпинск и спутников Hot-Bird и Eutelsat W4/W7.

	Северная широта	Восточная долгота
г. Урюпинск	50°48′00″	42°01′00″
Eutelsat W4/W7	-	36, 00′00″

Наиболее уверенный прием телевизионного сигнала осуществляется со спутников серии Eutelsat W4/W7, т.к. они охватывают большую часть территории России и Волгоградская область находится на территории приема с максимальной мощностью. Стоит обратить особое внимание на новейший спутник Eutelsat W7. Данный спутник имеет те же параметры вещания, что и у Eutelsat W4, каналы с которого принимает абсолютное большинство зрителей спутникового телевидения в России – 36⁰в.д., Ku-диапазон, круговая поляризация, высокая мощность сигнала. Спутник вещает на территории, на которой проживает более 80% населения России. Очень важно то, что гарантированный срок службы спутник Eutelsat W7 составляет 15 лет, а значит это гарантирует долгосрочную стабильную работу проектируемых систем без перенастройки на другие спутники.

Некоторые особенности данного спутника Eutelsat W7:

• Техническая аудитория спутника – 15 миллионов домохозяйств (абоненты российских операторов спутникового телевидения «НТВ-ПЛЮС» и «Триколор-ТВ», а также большинства кабельных и IP-TV сетей России).

• Прием канала осуществляется на абонентскую тарелку диаметром 40-60 см. в Европейской части России, на Урале и в Тюменской области.

• Вещание в стандартах DVB-S/MPEG2, прием каналов на любые спутниковые ресиверы.

Вычисление угла места и азимута для города Урюпинск на спутник Eutelsat W7 осуществляется с помощью программы Satellite Antenna Alignment 2.65.

Для этого необходимо ввести известные координаты города и спутника в программу, а также диаметр антенны.

Исходя из карт зоны покрытия спутника, можно выбрать параболическую антенну необходимого диаметра.

Для спутника Eutelsat W7 используется антенна диаметром 150 см:

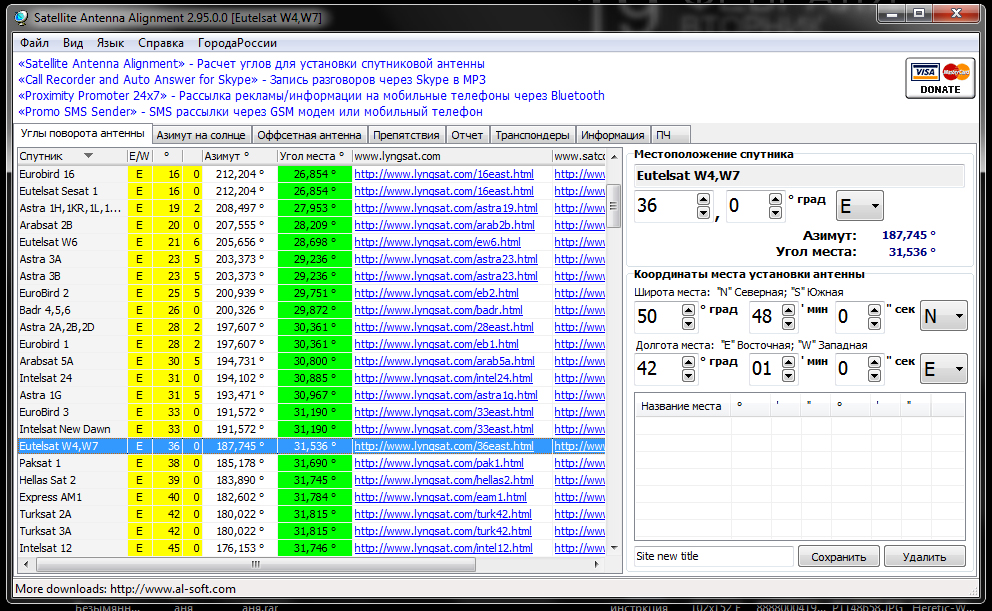

Рис.3.2.1. Расчет угла места для спутника Eutelsat W4/W7 для города Урюпинск

Рис.3.2.2. Расчет азимута для спутника Eutelsat W4/W7 для города Урюпинск

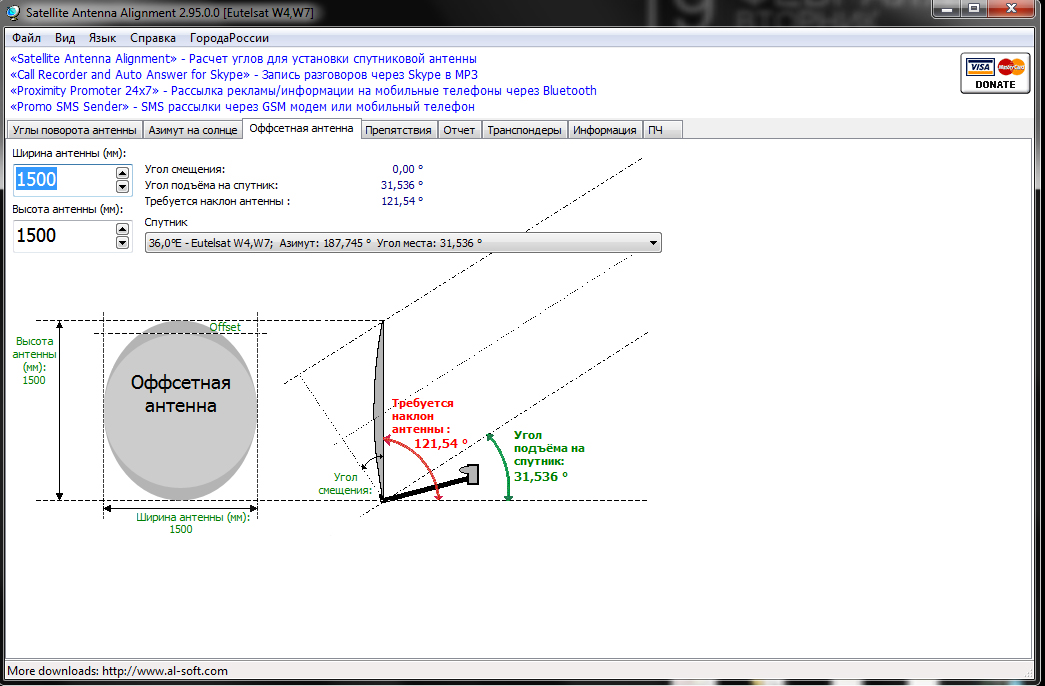

Рис. 3.2.2. Углы наклона и подъема на спутник

Программой вычислены угол места и азимут в Урюпинске для антенны, направленной на спутник Eutelsat W7 (36⁰ ), а также требуемые углы наклоны и подъема на спутник.

Таблица №3. Угол места и азимут, вычисленные программой.

Спутник	Угол подъема на спутник	Угол наклона антены
Eutelsat W7	31.5360	121.5400

3.3 Разработка структурной и функциональной схем системы эфирного цифрового телевизионного вещания.

На первом этапе предоставляемый видеоконтент берется со спутника с помощью приемной антенны. Далее с помощью цифровых преобразователей информация преобразуется из стандарта DVB-S2 в стандарт DVB-ASI, для более удобной обработки и последующей передачи, и объединяется в один поток с помощью мультиплексора. На третьем мультиплексированный сигнал поступает на цифровой телевизионный передатчик - модулятор в котором преобразуется видеоинформацию в стандарт DVB-T2 и далее ВЧ сигнал поступает на передающую антенну и затем в среду распространения. В соответствии с вышеизложенными этапами преобразования информации была разработана структурная схема передачи видео контента.

Рис. 3.3.1. Структурная схема системы эфирного цифрового телевизионного вещания

В связи с этим, необходимо выбрать оборудование, обеспечивающее все этапы обработки и передачи информации.

- комплект оборудования для приема спутниковых ТВ каналов;

- приемная спутниковая антенна

Здесь взята антенна: Gibertini PL150. Подробные характеристики указаны в приложении № 6.

- передающая антенна

Передающие антенны фирмы ОАО "МАРТ" модель Сиваш-0,25. Подробные характеристики указаны в приложении №5,

Антенны обычно изготавливаются из стали или алюминия. Стальные антенны дешевле алюминиевых, но подвержены коррозии, что будет со временем сказываться на качестве принимаемого сигнала. Алюминиевые антенны лишены этого недостатка, но несколько дороже стальных.

Очень важно правильно выбрать диаметр антенны т.к. даже с одного спутника разные каналы могут приниматься с разными уровнями. Для обеспечения целевого вещательного качества сигнала и применения его для распространения с помощью системы DVB-T2 необходимо обеспечить соотношение сигнал/шум на выходе конвертера - не менее 16 дБ. Это достигается компромиссом между необходимым диаметром антенны и коэффициентом шума конвертера.
