Випарний апарат з внутрішньою нагрівальною камерою і центральною циркуляційною трубою

П ризначення. Випарювання роз-ведених розчинів.

Принцип дії. В нижній частині вертикального корпуса 1 знаходиться нагріваюча камера 2, що складається з двох трубних решіток, в яких закріплені, частіш за все розвальцьовані, кип’ятильні труби 3 (довжиною 2-4 м) і циркуляційна труба 4 великого діаметру, встановлена по вісі камери. У між трубний простір нагрівальної камери подається гріюча пара.

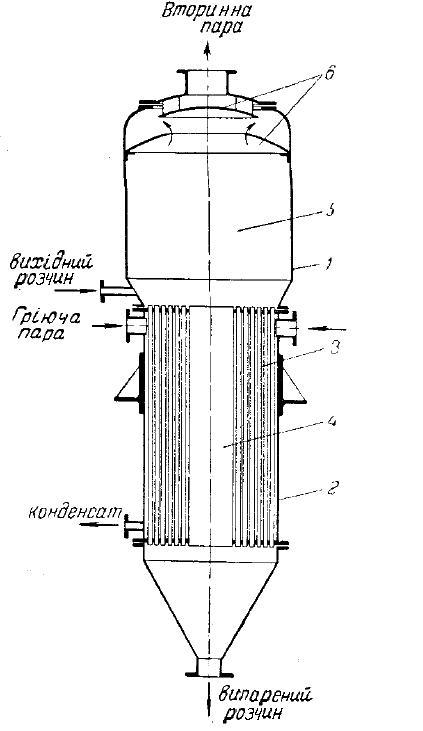

Випарний апарат з внутрішньою нагрівальною камерою і цен-тральною циркуляційною тру-бою: 1 – корпус; 2 – нагрівальна каме-ра; 3 – кип’ятильні труби; 4 – циркуляційна труба; 5 – сепар-аційний (паровий простір); 6 – бризкоуловлювач.

Розчин потрапляє в апарат над верхньою трубно. решіткою і опускається по циркуляційній трубі униз, потім підіймається по кип’ятильним трубам і на деякій відстані від їх нижнього краю закипає. Тому на більшій частині довжини труб проходить рух вгору паро рідинної суміші, вміст пара в якій збільшується по мірі її руху. Вторинна пара потрапляє у сепараційний (паровий) простір 5, де за допомогою бризкоуловлювача 6, що змінює напрямок руху парового потоку, від пари під дією інерційних сил відділяється унесена їм волога. Після цього вторинна пара видаляється крізь штуцер зверху апарата.

Випарений розчин видаляється крізь нижній штуцер конічного дна апарата в якості проміжного або кінцевого продукту.

Переваги. В результаті невимушеної циркуляції покращується теплопередача і зменшується утворення накипу на поверхні теплообміну.

Недоліки. Циркуляційна і кип’ятильні труби обігріваються паром, що знижує різницю густин розчину і паро-рідинної суміші і може призводити до небажаного пароутворення в самій циркуляційній трубі. Жорстке кріплення кип’ятильних труб, що не допускає значної різниці теплового видовження труб і корпуса апарата.

Випарний апарат з внутрішньою нагрівальною камерою і центральною циркуляційною трубою

П ризначення. Випарювання роз-ведених розчинів.

Принцип дії. Нагрівальна камера 1 має власну обичайку і вільно встановлена в нижній частині корпуса 2 апарата. Гріюча пара подається крізь трубу 3 і потрапляє у між трубний простір нагрівальної камери, знизу якої відводиться конденсат. Розчин, що подається на випарювання, опускається вниз по каналу кільцевого поперечного перерізу, що утворений стінками обичайки підвісної камери і стінками корпуса апарата. Розчин підіймається по кип’ятильним трубам, і, таким чином, випарювання проходить при невимушеній циркуляції розчину.

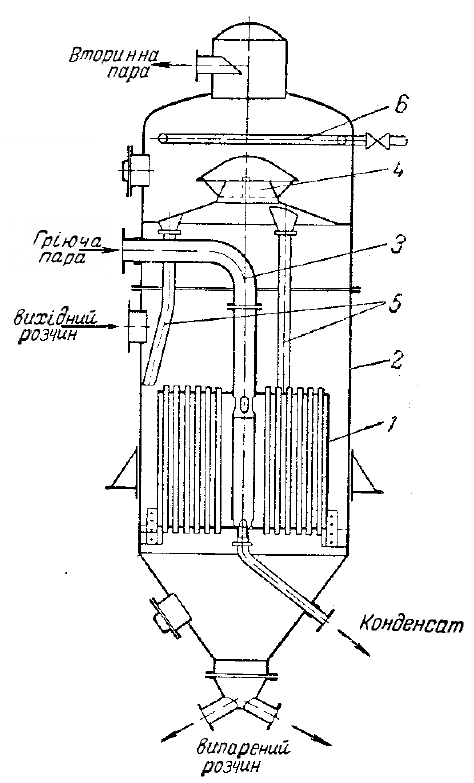

Випарний апарат з внутрішньою нагрівальною камерою і цен-тральною циркуляційною трубою: 1 – нагрівальна камера; 2 – корпус; 3 – парова труба; 4 – бриз-коуловлювач; 5 – зливны труби; 6 – перфорована труба для промивки.

Вторинна пара проходить бризкоуловлювач 4 і видаляється зверху апарата. Відокремлена від вторинної пари рідина зливається по трубах 5. Для періодичної промивки апарата в нього підводиться вода, яка роз приділяється за допомогою перфорованої труби 6.

Переваги. Циркуляційний кільце-вий канал має великий поперечний переріз і знаходиться за межами нагрівальної камери, що має позитивний вплив на циркуляцію розчину. Завдяки вільному підвісу нагрівальної камери усувається небезпека порушення щільності з’єднання кип’ятильних труб з трубними решітками внаслідок різності теплових видовжень труб і корпуса апарата. Підвісна камера може бути досить легко знята і замінена на нову.

Недоліки. Ускладнення конструкції. Витрата матеріалу на одиницю поверхні теплообміну для цих апаратів вища, ніж для апаратів з центральною циркуляційною трубою.

Інтенсивність циркуляції в апаратах з підвісною нагрівальною камерою недостатня для ефективного випарювання високов’язких і особливо розчинів, що кристалізуються, обробка яких призводить до частих і довготривалих зупинок цих апараті для очистки робочих поверхонь.
