4.4. Стыковочная ведомость.

После того, как разработаны и представлены ЛСМ исполнителей работ по объекту, производится их стыковка с заполнением стыковочной ведомости.

Стыковочная ведомость заполняется с учетом включения исполнителей работы. В стыковочную ведомость заносятся узлы, смежные по исполнителям. Присвоение кода узлу осуществляется по коду выхода.

Таблица 4.3. Стыковочная ведомость.

№ п/п	Наименование узла	Код входящего узла	Код выходящего узла	Присвоенный узлу код
1	Земстрой Объект на местность привязан	0101	0104	0104
2	Существующие здания и сооружения внесены	0102	0110	0110
3	Временные автодороги сданы в эксплуатацию	1501
4	ПСД в производство выдана	2001
5	Основание на I захватке сдано	-	0209	0209
6	Основание на II захватке сдано	-	0210	0209
7	Основание на I захватке сдано	0201	0209	0209

В стыковочной ведомости в одной строке должны быть коды одного исполнителя.

0 209 – код стыковочной модели.

Рисунок 4.16. Схема стыковки локальных сетевых моделей.

4.5. Состыкованная сетевая модель.

Основные требования к состыкованной сетевой модели:

1. в состыкованной модели из локальных сетевых моделей всех исполнителей работ на возведение сложного объекта должны быть 1 стартовый и 1 финишный узел, кроме оговоренных случаев:

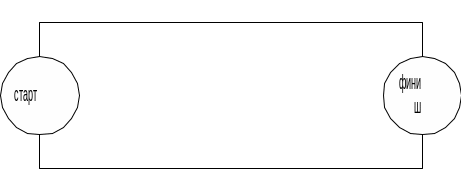

Рисунок 4 .17. Фрагмент схемы состыкованной сетевой модели.

2. В состыкованной модели не должно быть одинаковых повторяемых работ и событий как по наименованиям, так и по кодам;

3. В состыкованной модели не должно быть замкнутых циклов, т.е. рассматриваемая работа не должна предшествовать последующим, которые могут быть предшествующими рассматриваемым работам:

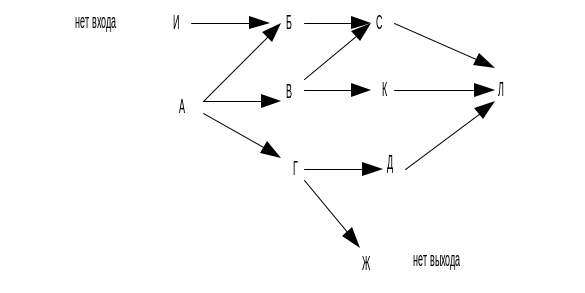

Рисунок 4.18.

4. в состыкованной модели все узлы должны иметь связи между собой, т.е. у всех узлов, кроме стартового и финишного, должны быть предшествующие и последующие, т.е. каждый узел, кроме стартового и финишного, должен иметь входящие и выходящие связи (стрелки).

Рисунок 4 .19.

4.6. Карточки – определители работ сетевой модели.

Карточка- определитель работ сетевой модели составляется на основе локальной сетевой модели исполнителем работ и является одним из основных нормативных документов сетевого планирования и управления. В карточку-определитель включаются все работы локальной сетевой модели. Форма представляется в следующем виде:

Таблица 4.4. Шаблон карточки.

Комплекс…

Карточка-определитель

Исполнитель…

Объект…

сетевой модели

Общ. Стоимость…

№ п/п

Коды узлов

Наименование работ

Стоимость тыс. руб.

Физ. объем

Трудоемкость, чел./ дн.

Режим выполнения работы

Примечание

Предшествующих (i)

Последующих (f)

Ед. изм.

Кол-во

Ненапряженный (минимальная интенсивоность)

Напряженный (максимальная интенсивность)

Min рабочих

Max продолжительность

Max рабочих

Min продолжительность

1

2

3

4

5

6

7

8

9

10

11

12

13

amin

amax

Колонки:

№ 1 – номера строк записи;

№2,3 - или ;

№4 - наименование работы (Первый тип – проведение работы А);

№5 – стоимость;

№6 – м², м³, м, кг и т.д.

№7 – количество;

№8 – трудоемкость по сметным документам (должна соответствовать №5 и №7);

№9, 10, 11, 12 – колонки заполняет исполнитель.

Задача руководителя на данном этапе – определить наибольший рациональный режим работы в каждом конкретном случае.

Ненапряженным режимом считается такой режим выполнения работы, когда на нее ставится минимальное количество рабочих в сутки. Другими словами, интенсивность потребления трудового ресурса минимальна. Ненапряженный режим характеризуется двумя параметрами:

• количеством рабочих занятых на работе;

• продолжительностью работы в днях.

При этом в ненапряженном режиме используется минимальное количество рабочих, занятых на работе в сутки. Как правило, это количество рабочих соответствует занятости в одну смену при односменной работе. Это количество рабочих должно соответствовать нормативному количеству по ЕНИРу.

Продолжительность выполнения работ в ненапряженном режим соответствует максимальной продолжительности выполнения этой работы. При рассмотрении параметров ненапряженного режима обычно исполнители исходят из того, что меньше рабочих на работу поставить нельзя; продолжительнее, дольше работу выполнять недопустимо.

Напряженным режимом считается такой режим выполнения работы, когда на работу ставится максимальное количество рабочих в сутки . Это значит, что работа идет с максимальной сменностью и максимальной насыщенностью фронта. Другими словами, работа выполняется с максимальной интенсивностью использования рабочих. При определении количества рабочих в напряженном режиме в напряженном режиме надо учитывать кратность получаемой величины минимальной интенсивности. Пр определении продолжительности работы в напряженном режиме считается, что работа выполняется за минимальное количество дней . Другими словами, при определении параметров напряженного режима исполнители исходят из того, что больше рабочих на работу в сутки поставить невозможно, быстрее работу выполнить невозможно.

[a_min;a_max] – технологические ограничения (жесткие);

[t_min;t_max] – временные ограничения (t_max - неопределенное; t_min - жесткое).
