3.8 Эффективность структурного анализа.

Эффективность структурного анализа достигается за счет:

1. Структурный анализ дает возможность научно сформировать этапы и очереди создания сложного объекта.

2. Структурный анализ позволяет сконцентрировать все виды ресурсов для выполнения работ сложного объекта по периодам.

3. Структурный анализ позволяет производить оценку и сравнение создания аналогичных объектов без больших затрат.

4. Структурный анализ позволяет создать условия для эффективного использования и планирования инвестиций.

5. Схемы структурного анализа позволяют организовать рациональную информационную систему при создании сложного объекта.

6. Структурный анализ позволяет своевременно выявить не укомплектованность ПСД.

Эти составляющие в целом сказываются на эффективности всего инвестиционного периода.

Схемы структурного анализа являются основой для разработки моделей создания сложного объекта.

Тема №4. Состав и разработка документации исходного этапа моделирования.

4.1. Принципиальная технологическая схема возведения объекта.

4.2. Справочники исполнителей.

4.3. Локальные сетевые модели исполнителей работ.

4.4. Стыковочная ведомость.

4.5. Состыкованная сетевая модель.

4.6. Карточки – определители работ сетевой модели.

4.7. Справочник основных строительных материалов, изделий и конструкций.

4.8. Ведомость комплектов обеспечения.

4.1. Принципиальная технологическая схема возведения объекта.

Исходным материалом для моделирования являются структурные схемы анализа, ПСД и рабочий проект. До того, как приступить к моделированию объекта, разрабатывается принципиальная технологическая схема возведения объекта. Разработка этой схемы идет на стадии ППР, выполняется она специалистами генподрядной организации или специалистами проектно-конструкторской технологической организации

Суть схемы - она определяет порядок возведения объекта. Учитывается многовариантность технологии СМР. Принципиальные схемы могут разрабатываться в разных вариантах. Из полученных альтернатив в каждом конкретном случае выбирается одна схема, которая рассматривается, согласовывается соответствующими организациями и утверждается техническим советом СМО. Принципиальная схема является обязательным документом в составе как ППР, так и ПОС. Для примера рассмотрим создание одноэтажного двухпролетного здания промышленного назначения.

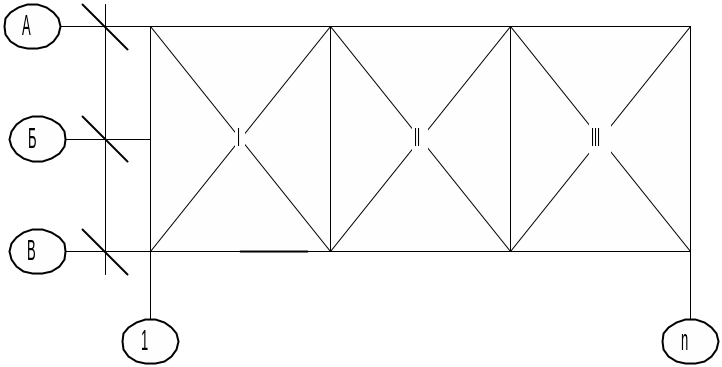

1 вариант: здание разбивается на 3 захватки по всему поперечнику.

2 вариант: здание возводится по пролетам.

3 вариант: здание разбивается на 4 захватки.

Разбиение объекта в плане по захваткам может производиться по следующим критериям:

1. по сметной стоимости;

2. по равенству трудоемкости;

3. строго по температурно-осадочным швам (длина не должна превышать 72м);

4. по технологическим узлам и линиям с точки зрения основного технологического процесса.

Принятая принципиальная схема распространяется на выполнение СМР всеми исполнителями. В случае очень сложного объекта принципиальная схема работ может разрабатываться на отдельные этапы и виды СМР. Например, на выполнение работ нулевого цикла и на работы, выполняемые выше отметки 0,000. Для многоэтажных зданий и сооружений принципиальные схемы могут разрабатываться и по вертикали, по ярусам.

Разбиение здания на захватки определяет строгий порядок выполнения работ.

Р исунок 4.4. Схема по отметкам и пролетам.
