66. Назначение, состав и принцип действия по принципиальной схеме субблока запитки датчиков. Расчетная схема косинусного формирователя.

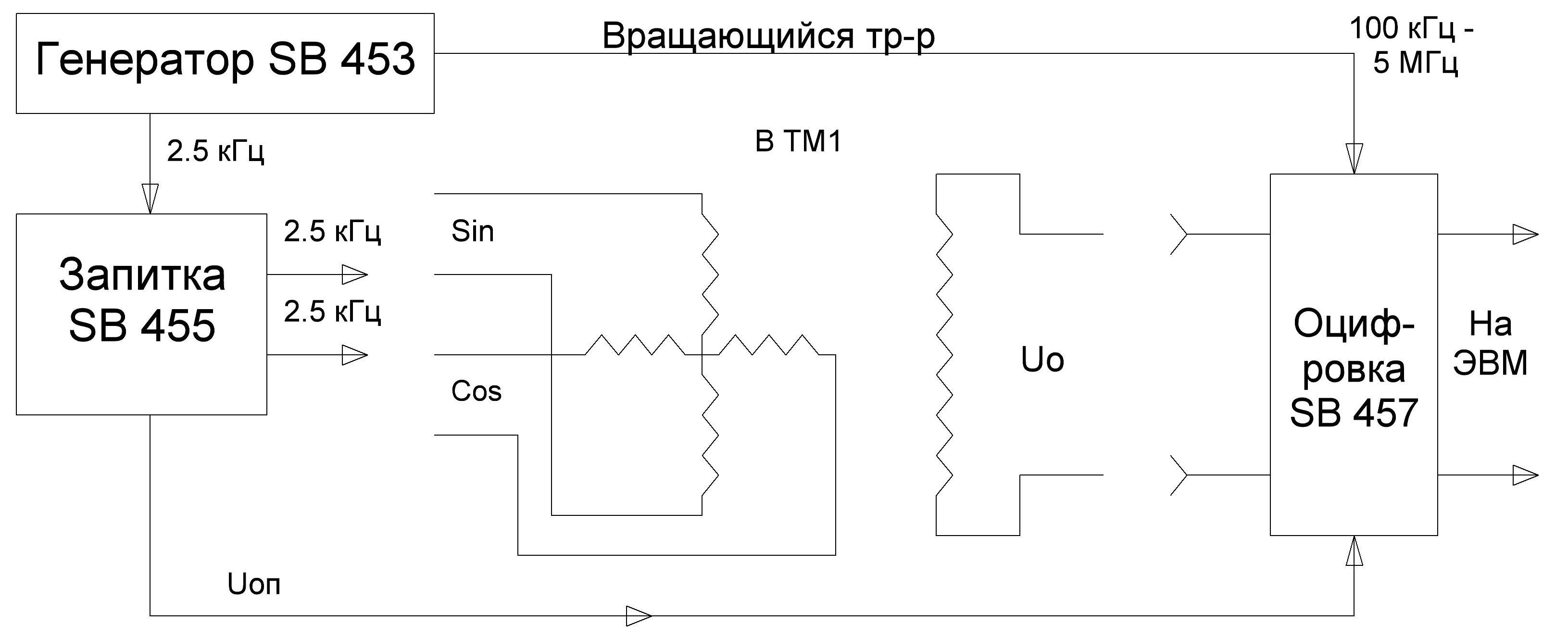

Субблок запитки датчиков SB 455 (назначение, состав и принцип действия по принц. схеме(SB 456 необязателен)):
Субблоки SB 455 и SB 456 используются для питания датчиков типа линейный индуктосин, вращающийся трансформатор, резольвер, и формирует сигналы “Sin wt” и “Cos wt”.
Субблок SB 456 используется для питания датчиков типа сельсин и формирует сигналы “Sin wt” “Sin (wt+120)” “Sin (wt+240)”. Для питания фотоимпульсных датчиков напряжение 5V выводится на панель логического блока.
Формирователь косинусного напряжения Ucos:
Выходные сигналы являются синусоидальным напряжением запитки, которое пройдя через каскад на ОУ DA2, с фазовращающей цепью в ОС, сдвигается на 90 градусов по отношению к входному сигналу, оставаясь стабильными как по частоте, так и по амплитуде. Синусный и косинусный сигналы подаются на датчики измерения перемещений.
67. Состав блоков стабилизаторов силового блока эспу
Блок стабилизаторов представляет собой набор унифицированных плат стабилизаторов напряжения (СН-10М 12,6В; СН-11М 24В; СН-12М 5В; СН-14Н 12В; СН-16Н 5В), объединенных общей генмонтажной панелью. Стабилизаторы напряжения выполнены на базе двух принципиальных схем. Стабилизаторы на токи нагрузки до 2А выполнены по схеме непрерывного компенсационного стабилизатора СН-11М на дискретных элементах. Стабилизатор на ток нагрузки 10А выполнен по схеме импульсного стабилизатора СН-12М.
68. Принцип действия по принципиальной схеме компенсационного стабилизатора.
Состав стабилизатора СН-11М:выпрямитель(диоды V1-V4);фильтры(С1-С4,С6);регулир-щий эл-нт(транзистV6,V8);делитель напряжения(R5-R7);схема сравнения (транзистV9, стабилитроны V11,V12,R1,диодV10);защита от перегрузки(транзистV5,V7,C5,R2-R4);защита от перенапряжения (тиристорV13,стабилитронV14,диодыV15V16,R8);
Выходное напряжение по цепи ОС поступает через делитель напряжения на схему сравнения, где производится сравнение части Uвых с эталонным напряж, а также усил сигн рассогласования. Напряж рассоглас-ия поступ на регулир эл-нт.
Изменен Uвходн приводит к измен сигн рассогл-ия и соответ-му измен велич напряж на регулир элем-те так, что Uвых ост-ся постоянн. Защ от перегрузок работает след образ: При увелич тока нагр и достиж определ напряж на резистR3 транзисторы V5,V7 открыв-ся.В рез-те напряж на стабилитр VII, VI2 падает до нуля и регулир эл-нт закрыв-ся.
Защита от перенапряж вкл паралл вых стабил-ра. При повыш Uвых до величины пробоя стабилитрона тирист открыв-ся. Это привод к сгоранию предохранителя.
Для контр работы стабил-ра использ светодиод V17, и гнезда XI, Х2.
Контакты реле KI использ как датчик для устр-ва вкл-ия. Контакты реле К2 служат для вкл стабилиз-ра.
69. Принцип действия по принципиальной схеме импульсного стабилизатора.
Стабилизатор включает в себя следующие функциональные узлы: выпрямитель (диоды VI- V4) ;сглаживающие фильтры (дроссель L I, конденсаторы C1 - С4, С11) ; коммутационный диод (диоды V 24, V 25) ; транзисторный ключ (транзисторы V6 - V8, резисторы RI3 - R15) ;схема сравнения (транзистор V19, резистор R 27, стабилитрон V20);задающий генератор (транзисторы V16, V17, резисторы R23, R25, R26, конденсатор С9);интегрирующая цепь (резисторы R21, R23, конденсатор С8), модулятор длительности импульсов (транзисторы VI3, VI4, резисторы R8 - R12);усилитель мощности (транзисторы V9, VI0, резисторы R1,R2,R4,R16);параметрический стабилизатор (диод V5, конденсаторы С5, С7, резистор R3, стабилитрон VI2);делитель напряжения (резисторы R28 - R30, диоды V2I - V23); защита от перегрузки (транзисторы V15, VI8, резисторы R5-R7, R17, R24, конденсатор С10);защита от перенапряжения (тиристор V23, стабилитрон V27, резистор R31);высокочастотный Фильтр (дроссель L2).
Постоянное напряжение, получаемое от выпрямителя, преобразуется при помощи транзисторного ключа в прямоугольные импульсы, следующие о постоянной частотой. Эти импульсы поступают на сглаживающий фильтр. На выходе фильтра выделяется постоянное (выходное) напряжение, равное среднему значению импульсного напряжения, подаваемого на вход фильтра. Для поддержания постоянной взлизины входного напряжения используется принцип широтно-импульсной модуляции. Величина выходного напряжения не будет зависеть от амплитуды задающих импульсов. Для контроля работы стабилизатора используются светодиод V28 и гнезда XI, Х2. Контакты реле KI используются как датчик для устройства включения.
