42. Назначение и состав блока входных и выходных дискретных сигналов.
Блок вх и вых сигнал обеспеч бесконтактн прием сигналов от станк и выдачу на станок. Блок обеспеч-ий прием вх дискр сигн от станк выполн на субблок SB-069, SB-900 (10 субблоков по 16 вх сигн, кот запомин в МБР). Блок обеспеч-ий выдач дискр сигн на станок SB-475 (32 вых сигн).
43. Устройство и принцип действия субблока выходных дискретных сигналов.
Предназначен для бесконтактной выдач сигн на стан. Блок выполн на суббл SB-475. Кажд блок расчит на 32 вых сигн. Регистры данных вых сигн программно записыв-ся и чит-ся кажд двоичн разр регистр данных соответст 1 сигналу, котор выдается на станок. В 1 субблоке 2 регистр данных.
Дешифр адр выполн на схеме D1 D2, конкр адрес устан с помощ перемыч на камут понели Х1. Регистр данных 1го адреса вып на микр D3 D5, регистр 2го D10 D12
Для чтения инфы исполь доп регистры, вып на микр D4 D6, для 2 адреса D11 D13. Запись в регистр произв только в цикле “ВЫВОД”
44. Устройство и принцип действия субблока входных дискретных сигналов.
При отсутств. сигн, вызывающих прерыв. прогр, SB-069 и SB-900 работают одинаково. Входн информ с оптронов D1 - D16 постоянно поступ. в РД ( D30, D31) в SB-069 или D17, D19 в SB-900). Чтение этой информ ЦП происх по сигн. «АДРЕС.ВВОД». Дешифратор адреса выполн. в SB-069 на D33, D37 и коммутационных панелях Х2, ХЗ; в SB-900 — на D19, D20 коммутационной панели Х2 и колодке Е1, в субблоке SB-233 — на МС D33, D34, коммутацион. панели Х4 и колодках Х2, ХЗ.
45. Состав субблоков, реализующих следящую часть привода подачи в эспу. Назначение и состав субблока запитки датчиков sb-455.
Субблоки: запитки датчиков (SB-455), оцифровки датч (SB-457), управл регул приводом, или ЦАП (SB-449).
Субб форм три вых сигн: синусное напр запитки, косинусн напр запит, опорные импульсы, относит кот производ отсчет фазы измерит сигн датч. Их f=2,5 кГц. Стабильн f вых сигн гаранти¬р стабильн f вх сигн, поступ с субб генератора (SB453), стабилизир кварц резонатором. В него вх: форм синус напр, форм косинус напр, форм опорн сигнала.

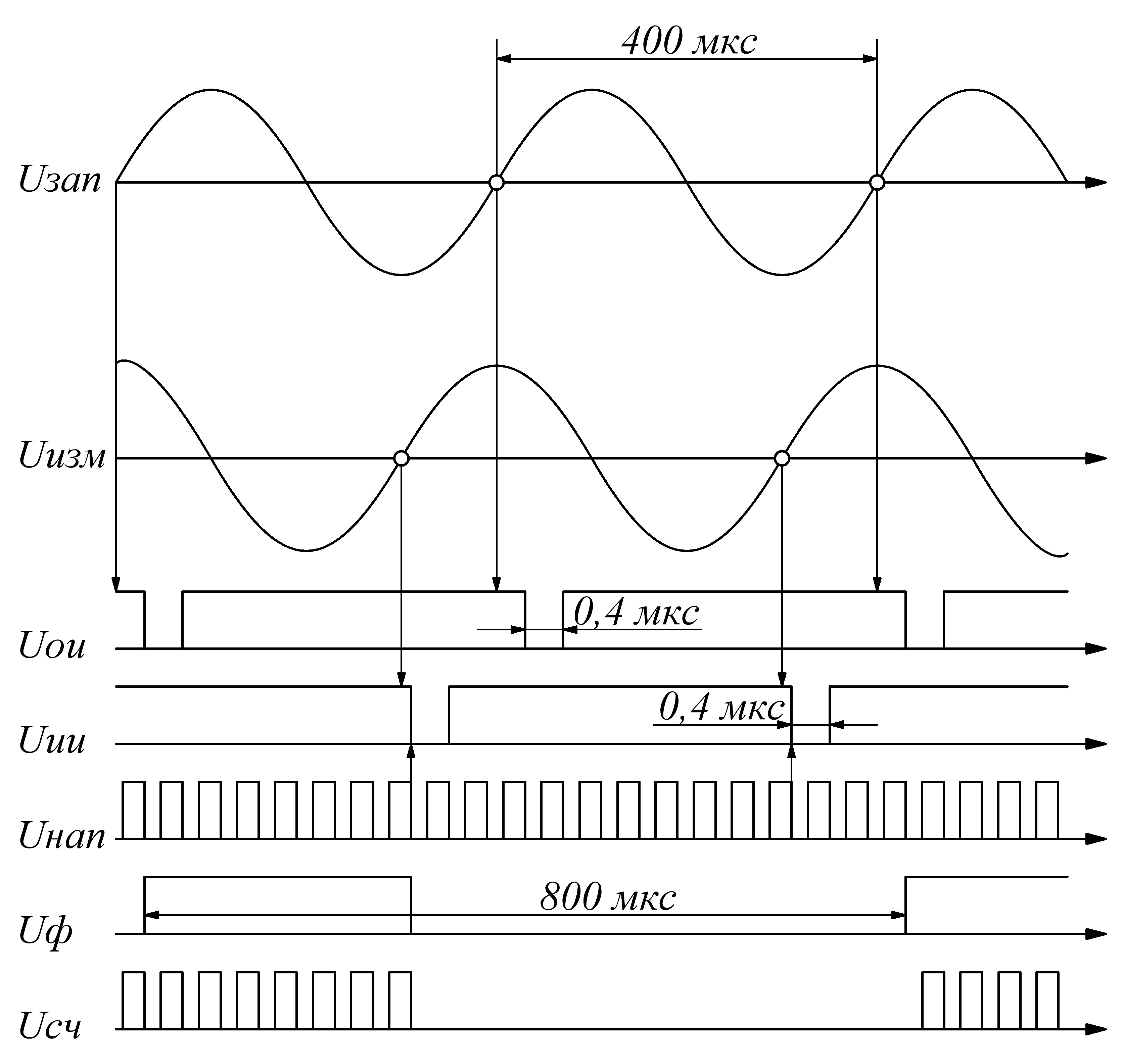

46. Субблок оцифровки датчиков: назначение, физический принцип оцифровки дробной части оборота фазы, состав и принцип действия субблока по структурной схеме.
Субблок оцифровки датчиков: назначение, физич принцип оцифр дроб части оборота фазы, сост и принц действия по структур схеме.
Оснфункц нагруз несут 7 2-10 счётчиков, инф в кот представл в виде разн фаз межд опор и измерит импульсами.Счётчики разр 10-3, 10-2, 10-1тоцифр дроб часть оборота фазы. 100, 101, 102, 103, запом число полн оборотов фазы.Факт заверш фазы полн оборота выявл узел опред направл движ, кот сравн предыдущ и нов сост счётчика и сесли сост счётчика прошло через 0,пропускает поступ имп оборота на суммир или вычит вхлды сч. 100. Во врем под оцифр разн фаз отвод 2 периода частоты опорн имп.В 1 период формир имп счёта дроб части об фазы происх заполн счётч 10-3, 10-2, 10-1.В след период происх:1)суммир или вычит имп обор2)Происх перепись инф МБР 3)Сброс счётчика дроб части фазы имп обор.
