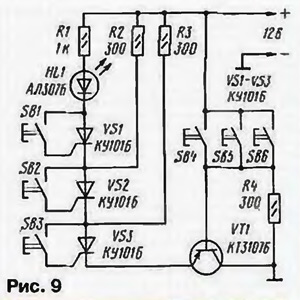

Кодовый замок (рис. 9).

Такой замок можно встретить, скажем, на дверях жилых домов, квартир, лабораторий и в других местах, куда вход посторонним лицам нужно ограничить. Автоматика замка срабатывает только при нажатии в определенной последовательности нескольких кнопок, расположенных на пульте. Если это удастся, замок сработает и откроет входную дверь.

Предлагаемый макет замка содержит три "правильные" кнопки (SB1≈SB3) и столько же "фальшивых" (SB4≈SB6). В исходном состоянии транзистор VT1 открыт, тринисторы VS1≈ VS3 закрыты. "Программа" замка составлена так, что первой нужно нажать на кнопку SB3. Откроется тринистор VS3 и останется в таком состоянии, поскольку в его анодной цепи стоит нагрузка (резистор R3), обеспечивающая нужный ток удержания.

Далее нужно нажать кнопку SB2, чтобы сработал тринистор VS2 (его нагрузка ≈ резистор R2). Последней нажимают кнопку SB1. Открывается тринистор VS1, зажигается светодиод HL1, сигнализирующий правильное срабатывание автоматики. Обычно на этом месте стоит исполнительный механизм ≈ соленоид, выдвигающий ригель замка, либо электромагнитное реле, подающее напряжение питания на соленоид.

Если же эти кнопки нажимать в ином порядке, открыть замок не удастся. При случайном нажатии хотя бы одной кнопки из SB4≈SB6 закроется транзистор VT1 и снимет питание с тринисторов ≈ уже открывшийся из них закроется.

Чем больше кнопок "правильных" и "фальшивых", тем больше секретность замка, тем труднее разгадать код и открыть дверь.

Может случиться, что тринистор VS1 не будет удерживаться после открытия. Тогда следует воспользоваться рекомендациями для предыдущей конструкции и увеличить ток анода подключением резистора сопротивлением 300 Ом между катодом светодиода и плюсом источника питания.
