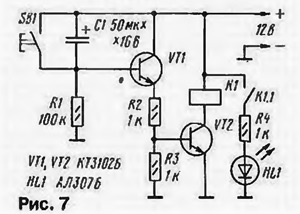

Реле времени (рис. 7).

Известно, что при подключении разряженного конденсатора к источнику питания через него начинает протекать ток зарядки. По мере зарядки конденсатора этот ток уменьшается и прекращается, когда конденсатор будет полностью заряжен. Продолжительность зарядки зависит от емкости конденсатора и сопротивления цепи, к которой он подключен.

На этом принципе построено наше реле, позволяющее отсчитывать заданное время. Как и в предыдущем устройстве, в нем использован электронный ключ на транзисторе VT2, а также световая сигнализация на свето-диоде HL1. Каскад на транзисторе VT1 ≈ усилитель тока.

Как только к устройству будет подключен источник питания, начнется зарядка конденсатора С1. Сразу же откроются оба транзистора, сработает электромагнитное реле К1 и контактами К1.1 включит светодиод. По мере зарядки конденсатора ток через транзистор VT1 начнет уменьшаться, а напряжение на резисторе R4 и, значит, на базе транзистора VT2 будет падать. Через определенное время, которое зависит от емкости конденсатора и сопротивления резистора R1, наступит момент, когда оба транзистора закроются, реле К1 отпустит, светодиод погаснет.

Для последующего пуска реле времени достаточно кратковременно нажать на кнопку SB1, чтобы разрядить конденсатор. Реле К1 такое же, что и в предыдущей конструкции.

Реле времени можно использовать, например, в охранной сигнализации. Оно будет включаться в момент входа в охраняемое помещение или выхода из него служебных лиц.

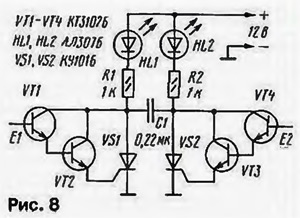

Сенсорный переключатель (рис. 8).

Так называют бесконтактный переключатель, срабатывающий при касании пальцем специальной чувствительной (сенсорной) площадки, или просто сенсора. У переключателя два "канала", каждый из которых состоит из составного транзистора, собранного из двух биполярных, тринисто-ра (VS1 ≈ в одном "канале" и VS2 ≈ в другом) и светодиодного индикатора.

Тринистор имеет три электрода ≈ анод, катод, управляющий электрод ≈ и обладает интересным свойством: если кратковременно подать на управляющий электрод плюсовое напряжение, иначе говоря, пропустить ток по цепи управляющий электрод ≈ катод, тринистор откроется и будет оставаться в таком состоянии до тех пор, пока с него не снимут анодное напряжение либо замкнут выводы анода и катода.

Когда касаются пальцем сенсора Е1, т. е. базы составного транзистора, он открывается. Протекающий через него и управляющий электрод тринистора VS1 ток приводит к открыванию тринистора. Зажигается светодиод HL1, a HL2 остается погашенным. Конденсатор С1 заряжается так, что на его правом по схеме выводе плюс напряжения, а на левом ≈ минус.

Если теперь коснуться сенсора Е2, откроется составной транзистор VT4 VT3, а вслед за ним ≈ тринистор VS2. Конденсатор окажется подключенным между анодом и катодом тринистора VS1 в обратной полярности, т.е. минусом к аноду, что равносильно замыканию этих электродов. Светодиод HL1 погаснет, a HL2 ≈ зажжется.

Некоторые экземпляры трини-сторов не удерживаются в открытом состоянии из-за недостаточного анодного тока. Тогда придется увеличить этот ток подключением параллельно цепи индикации постоянного резистора. Например, в нашем случае ≈ между нижним по схеме выводом резистора R1 и плюсом источника питания, если не удерживается тринистор VS1.
