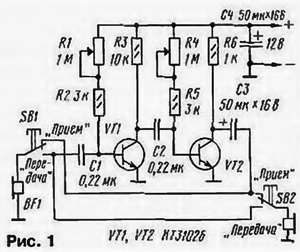

Переговорное устройство (рис. 1).

Основа устройства ≈ усилитель звуковой частоты, выполненный на двух транзисторах, включенных по схеме с общим эмиттером. Чтобы можно было точнее установить оптимальный режим их работы, в цепи баз транзисторов включены переменные резисторы (R1 и R4).

Переговорное устройство снабжено двумя капсюлями от головных телефонов ТОН-2 ≈ BF1 и BF2. Первый из них может находиться вблизи усилителя, второй вместе с кнопочным переключателем SB2 удален на нужное расстояние и соединен с усилителем тремя проводами.

В показанном на схеме положении подвижных контактов кнопочных переключателей SB1 и SB2 капсюли установлены на прием сообщений. Если абонент, обладающий капсюлем BF1, нажмет на кнопку переключателя SB1, капсюль BF1 окажется подключенным ко входу усилителя и разговор будет услышан обладателем капсюля BF2. Аналогичным способом второй абонент сможет передать сообщение первому, если нажмет на кнопку SB2 (кнопка SB1 при этом должна быть отпущена).

Налаживать усилитель проще всего покаскадно, начиная с каскада на транзисторе VT2. Для этого левый по схеме вывод конденсатора С2 отсоединяют от коллектора транзистора VT1 и включают между этим выводом и общим проводом капсюль BF1. Попросив кого-нибудь произнести несколько фраз перед капсюлем BF1, прослушивают звук в капсюле BF2. Перемещением движка резистора R4 добиваются при этом наибольшей громкости звука и наименьших искажений.

Аналогично устанавливают режим работы транзистора VT1 переменным резистором R1, подключив капсюль BF1 к левому по схеме выводу конденсатора С1 либо нажав на кнопку SB1 (соединение конденсатора С2 с коллектором транзистора VT1 нужно, конечно, восстановить).

Налаживать устройство можно и с помощью вольтметра постоянного тока, подключаемого к выводам коллектора и эмиттера транзисторов. Соответствующим переменным резистором устанавливают напряжение на коллекторе около 6 В.

Генератор звуковой частоты (рис. 2).

О н собран всего на одном транзисторе. Головной телефон ТОН-2 (BF1), капсюли которого желательно включить последовательно, и конденсаторы C1, C2 образуют колебательный контур. Чтобы возникла генерация, "отвод" контура соединен с эмиттером транзисторного каскада ≈ это цепь положительной обратной связи.

Частота генерируемых колебаний зависит от номиналов конденсаторов контура и введенного сопротивления переменного резистора R1. Прослушивая звук в телефонах, убеждаются в изменении его тональности при перемещении движка резистора. Если есть возможность изменять питающее напряжение (уменьшать его до 3 В), нетрудно заметить и его влияние на частоту генератора.

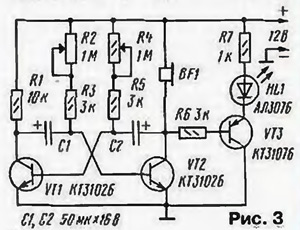

Мультивибратор ≈ "мигалка" (рис. 3).

Если два усилительных каскада, например, изображенных на рис. 1, соединить между собой так, чтобы выходной сигнал каждого поступал на вход другого, получим генератор импульсов, называемый мультивибратором.

Наш экспериментальный мультивибратор снабжен головными телефонами BF1, с помощью которых прослушивают звук. Его тональность можно изменять переменными резисторами R2 и R4. Причем он будет восприниматься в виде щелчков разной частоты следования ≈ в зависимости от положения движков переменных резисторов.

Чтобы нагляднее была видна работа мультивибратора, он дополнен световым сигнализатором, выполненным на транзисторе VT3. В цепь его эмиттера включен светодиод HL1. Теперь щелчки в телефонах станут сопровождаться вспышками светодиода. Их яркость устанавливают резистором R7.

По вспышкам светодиода видно, что резистор R4 влияет не только на частоту импульсов, но и на длительность вспышек, a R2 - на длительность пауз.

Перемещением движков переменных резисторов можно добиться одинаковых длительностей вспышек светодиода и пауз между ними.
