Артеменко В.С. Технологія виробництва радіоелектронних апратів,ч.2, конспект лекцій

січень, 2012

Технологія виробництва радіоелектронних апаратів Частина 2 конспект лекцій

(чернетка)

Зміст

Вплив технологічних можливостей різних методів виготовлення деталей на їх конструкцію. 4

Особливості деталей, що отримані литтям. 4

Ливарні ухили або конусність. 4

Принцип тонкостінності 5

Принцип рівностінності 6

Гарячі вузли 7

ЛЕКЦІЯ №2 7

Особливості конструювання деталей що отримують різанням 8

Особливості конструювання деталей, що виготовляються холодною штамповкою. 9

Лекція №3 9

Класифікація видів термообробки по Бочвару 9

Особливості конструювання стальних деталей що підлягають загартуванню 12

Лекція №4. 13

Класифікація варіантів виготовлення друкованих плат(ДП). 13

Фотохімічний спосіб 14

ЛЕКЦІЯ №5 15

Лекція №6 17

Лекція №7 20

ЛЕКЦІЯ №8 22

Офсетний спосіб 22

Плоский друк 23

Спосіб сітчастого трафарету (шовкографія) 23

Лекція № 9 24

Хімічна та електрохімічна металізація. 24

Комбінований метод 25

Комбінований негативний метод 25

Лекція №10 26

Технологія виготовлення багатошарових друкованих плат(Б.Д.П.) 26

ЛЕКЦІЯ №11 28

Метод відкритих контактних площадок 28

Метод попарного пресування 30

Лекція №12 30

Метод пошарового нарощування 31

Метод металізації наскрізних отворів 33

Лекція №13 33

БДП на гнучкій основі 34

ЛЕКЦІЯ №14 35

Керамічні ДП 35

Матеріали для БДП 36

ЛЕКЦІЯ № 15 39

Метод масової формовки БДП 39

Розвиток методів і технології виготовлення заготівок БДП 40

Виготовлення заготівель БДП зі звичайних нетермостійких матеріалів методами виготовлення гібридних інтегральних мікросхем 40

Удосконалений метод штампування друкованих плат 41

Метод травлення надтонкої фольги 41

ЛЕКЦІЯ №16 42

Адитивний метод без використання речиста 42

Метод запропонований фірмою "Интернешнл комп’ютер" 43

Метод запропонований Фірмою «Дюпон» 43

Лекція №17 44

Струменевий друк як спосіб виготовлення електронних плат 44

Методи монтажу ЕА на мікросхемах в умовах ГАВ 46

Лекція №18 47

Економічна ефективність різних видів технології. 49

Вплив технологічних можливостей різних методів виготовлення деталей на їх конструкцію. Особливості деталей, що отримані литтям.

1. Розташування у ливарній формі.

Деталь на кресленні розташовується таким чином, як вона розташовується у ливарній оснастці

Ливарна форма складається з двох половинок розміщених площиною роз’єму.

Площина роз’єму для разових ливарних форм горизонтальна, для постійних ливарних форм має вертикальне розташування.

Проектуючи деталь конструктор повинен розташовувати основну частину внизу, так як зверху накопичуються пори, забруднення.

Форма пориста, з кераміко подібних матеріалів(має низьку теплопровідність) – при литті в землю час кристалізації в таких формах повільний, відбувається седиментація ливарного сплаву.

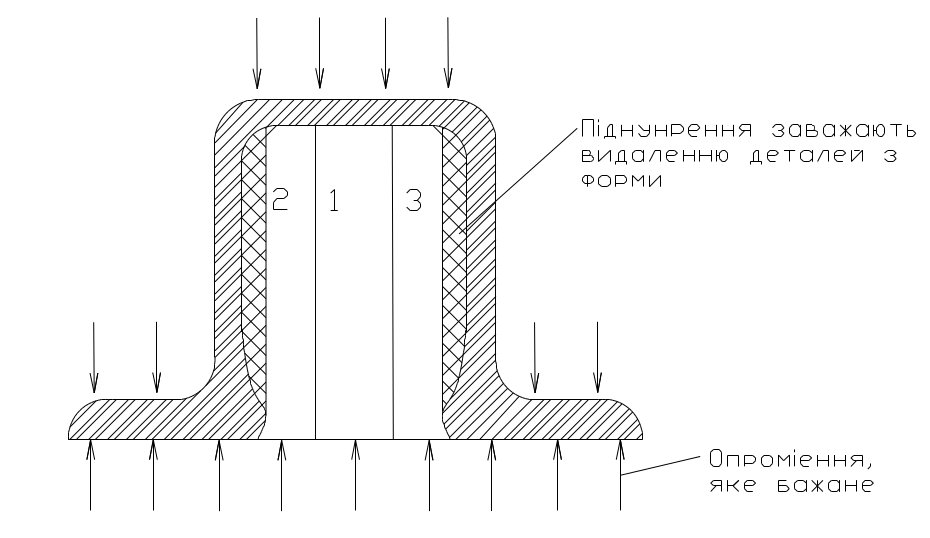

При конструюванні ливарних деталей слід уникати піднутрень.

С початку виймаємо 1, а потім інші частини.
