Розрахунок спільної механічної характеристики
Вхідні дані до розрахунку
1.1 Максимальна швидкість підйому вантажу — Vmax = 1,0 м/с;
1.2 Маса вантажу тв = 1000 кг;
1.3 ККД механізму — η = 0,8;
1.4 Тривалість включення механізму — ТВ = 15%.
Розрахунок.
2 Вибір двигуна.
2.1 Статичний момент, приведений до валу двигуна
2.2 Потужність двигуна
2.3 Потужність двигуна, приведена до стандартного значення ТВст
2.4 Обираємо двигун з
Обираємо асинхронний двигун з фазним ротором МТF 211-6.
Паспортні данні двигуна:
— номінальна потужність при роботі в тривалому режимі Рном = 7,5 кВт;
— номінальна частота обертання пном = 930 об/хв;
— частота обертання магнітного поля статора пс = 1000 об/хв;
— максимальний момент двигуна Мmax = 191 Н·м;
— маховий момент двигуна GD2 = 0,46 кг∙м2.
3 Перевірка двигуна на пуск.
3.1 Номінальний момент двигуна:
3.2 Перевантажувальна здатність двигуна:
3.3 Номінальне ковзання:
3.4 Критичне ковзання на природній характеристиці:
3.5 Пусковий момент двигуна
3.6 Статичний момент, приведений до валу двигуна
3.7 Перевірка двигуна згідно умов пуску ( )
умова виконується
4 Будова спільної механічної характеристики
4.1 Критична частота обраного двигуна
4.2 Розрахунок спільної характеристики проводимо по формулі
Результати розрахунку заносимо в таблицю 1.

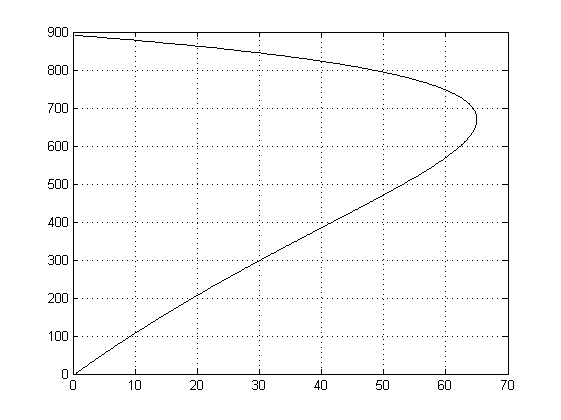

Побудована за розрахунковими даними природна механічна характеристика представлена на рис.2.
Рис.2. Спільна механічна характеристика асинхронного двигуна
з фазним ротором та робочої машини
4.3 Розраховуємо час пуску двигуна
час перехідного процесу на кожній ділянці визначаємо по формулі
де
Результати розрахунку заносимо в таблицю 1.

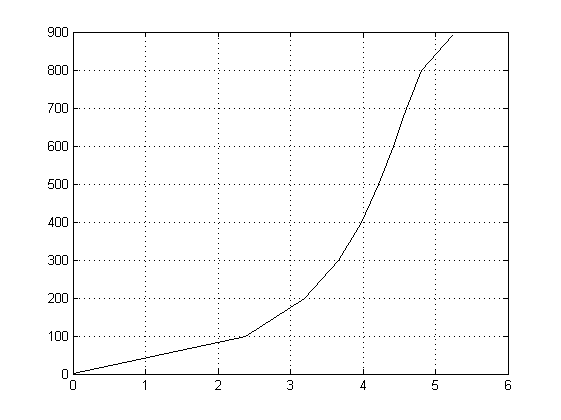

Побудований за розрахунковими даними графік зміни частоти обертання привода у функції від часу зображено на рис. 3.
Рис. 3. Графік зміни частоти обертання привода у функції від часу
Таблиця 1
n, об/хв |
0 |
100 |
200 |
300 |
400 |
500 |
600 |
670 |
700 |
800 |
892 |
900 |
M, Н·м |
0,4 |
9,3 |
19,3 |
30,2 |
41,8 |
53,2 |
62,4 |
65 |
64,3 |
48,2 |
0 |
-6,8 |
k |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Δпk, об/хв |
0 |
100 |
100 |
100 |
100 |
100 |
100 |
40 |
60 |
100 |
92 |
|
Mдин.k, Н·м |
0 |
4,85 |
14,3 |
24,75 |
36 |
47,5 |
57,8 |
63,7 |
64,65 |
56,25 |
24,1 |
|
Δtk, c |
0 |
2,38 |
0,81 |
0,47 |
0,32 |
0,24 |
0,2 |
0,13 |
0,05 |
0,2 |
0,44 |
|
tпуск, с |
0 |
2,38 |
3,19 |
3,66 |
3,98 |
4,22 |
4,42 |
4,55 |
4,6 |
4,8 |
5,24 |
|
час пуску двигуна
