24. Тренировочная база для горнолыжного спорта, устроенная на склоне горы с уклоном 40 градусов к горизонту, с автономным энергообеспечением
1 Архитектурно-строительный раздел
Разработать объемно-планировочное решение:
- выбрать основной перечень помещений в здании, связанных с технологическим процессом
Здания лыжных баз предназначены, как правило, для кратковременного обслуживания посетителей. В них находятся необходимые вспомогательные помещения: для обслуживания спортсменов, административные и хозяйственно-технические.
Пропускную способность лыжных баз следует принимать: для горнолыжного спорта — по сумме единовременной пропускной способности проектируемых трасс, исходя из расчета 30 чел. в смену для скоростного и специального спуска, 60 чел. в смену — для слалома — гиганта.
Здания лыжных баз должны отстоять не далее 200м от подъемных устройств горнолыжных трасс.

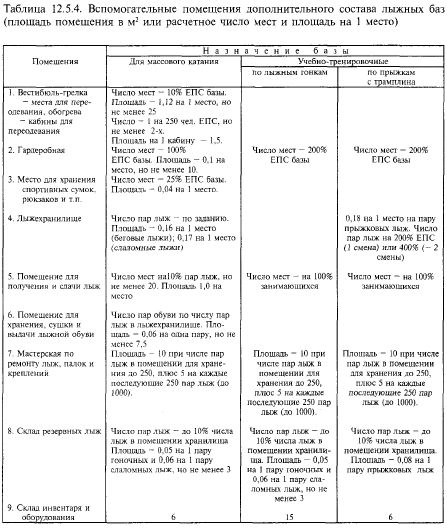

К группе вспомогательных помещений для обслуживания спортсменов относятся вестибюли (вестибюли-грелки для массового катания), гардеробы верхней одежды, хранения рюкзаков и сумок, помещения для хранения, выдачи, подготовки и смазки лыж, для хранения и выдачи лыжной обуви (табл. 12.5.4), а также обычный набор вспомогательных помещений.
В группу хозяйственных помещений входят мастерские, в том числе по ремонту лыж и лыжного снаряжения, склад резервных лыж, склад инвентаря для уборки и оборудования территории. На базах, предназначенных для соревнований республиканского и более высокого масштаба по лыжному и горнолыжному спорту, следует дополнительно предусматривать гараж с ремонтной мастерской для трассопрокладывающих механизмов. На базах для прыжков с трамплина складские, а с учетом местных условий и другие вспомогательные помещения допускается располагать под эстакадой трамплина.
В группу технических входят помещения для водоснабжения, теплоснабжения и вентиляции, энергоснабжения, а также блок помещений средств связи и информации, регистрирующих устройств, фотокинолабораторий.
На лыжных базах, учитывая их расположение, характер эксплуатации, могут понадобиться блоки питания с различными формами обслуживания (от простейших буфетов до кафе-ресторанов), а также культурно-досуговые помещения.
Здания лыжных баз кроме вспомогательных помещений могут включать и помещения для проживания лыжников — от хижин до крупных гостиниц. Возможно совмещение в одном здании вспомогательных и жилых помещений.
ФИЗКУЛЬТУРНО-СПОРТИВНЫЕ СООРУЖЕНИЯ под редакцией Л.В. Аристовой 12.5.5. ЛЫЖНЫЕ БАЗЫ И СПЕЦИАЛЬНЫЕ ЗДАНИЯ Стр.407

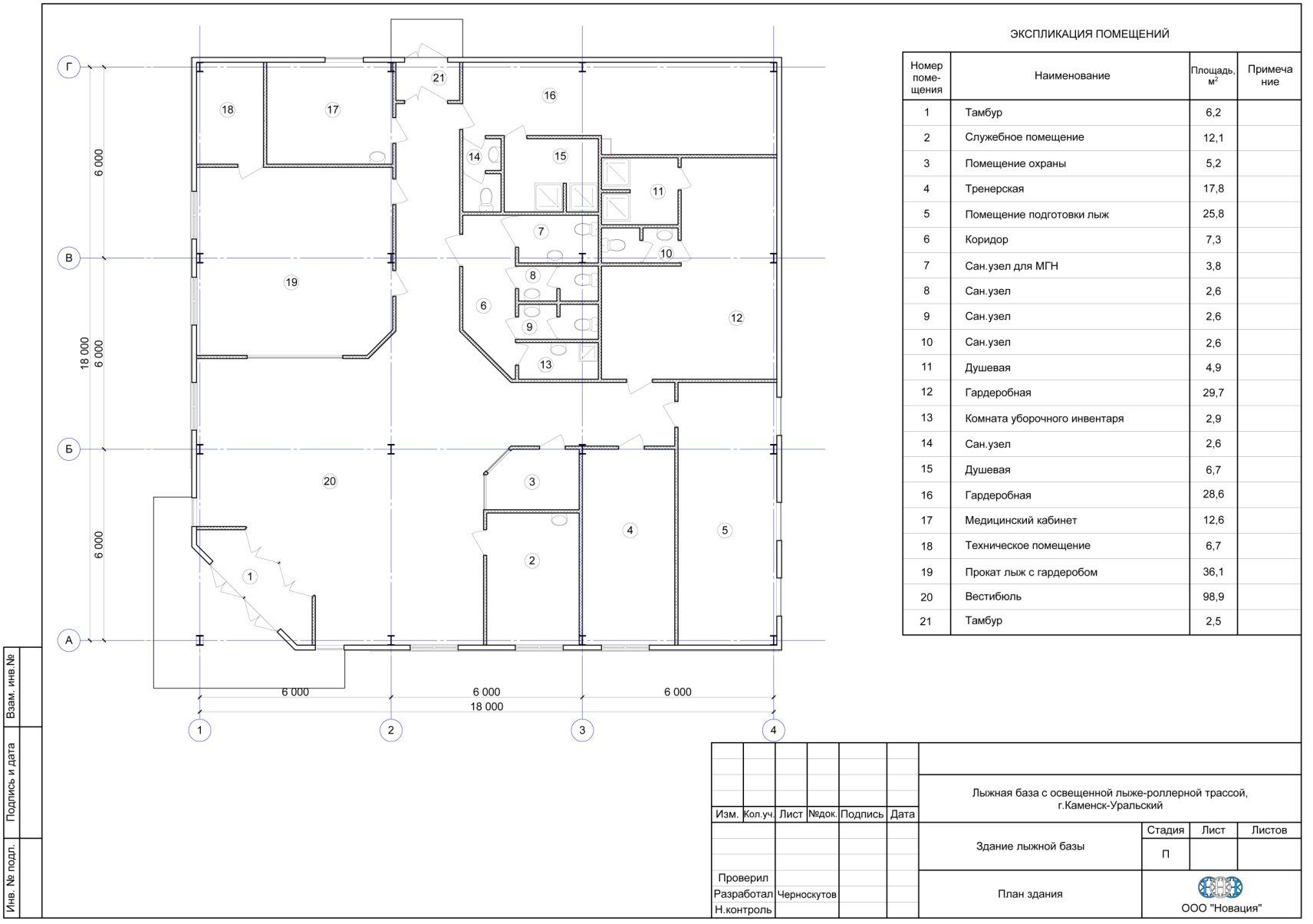

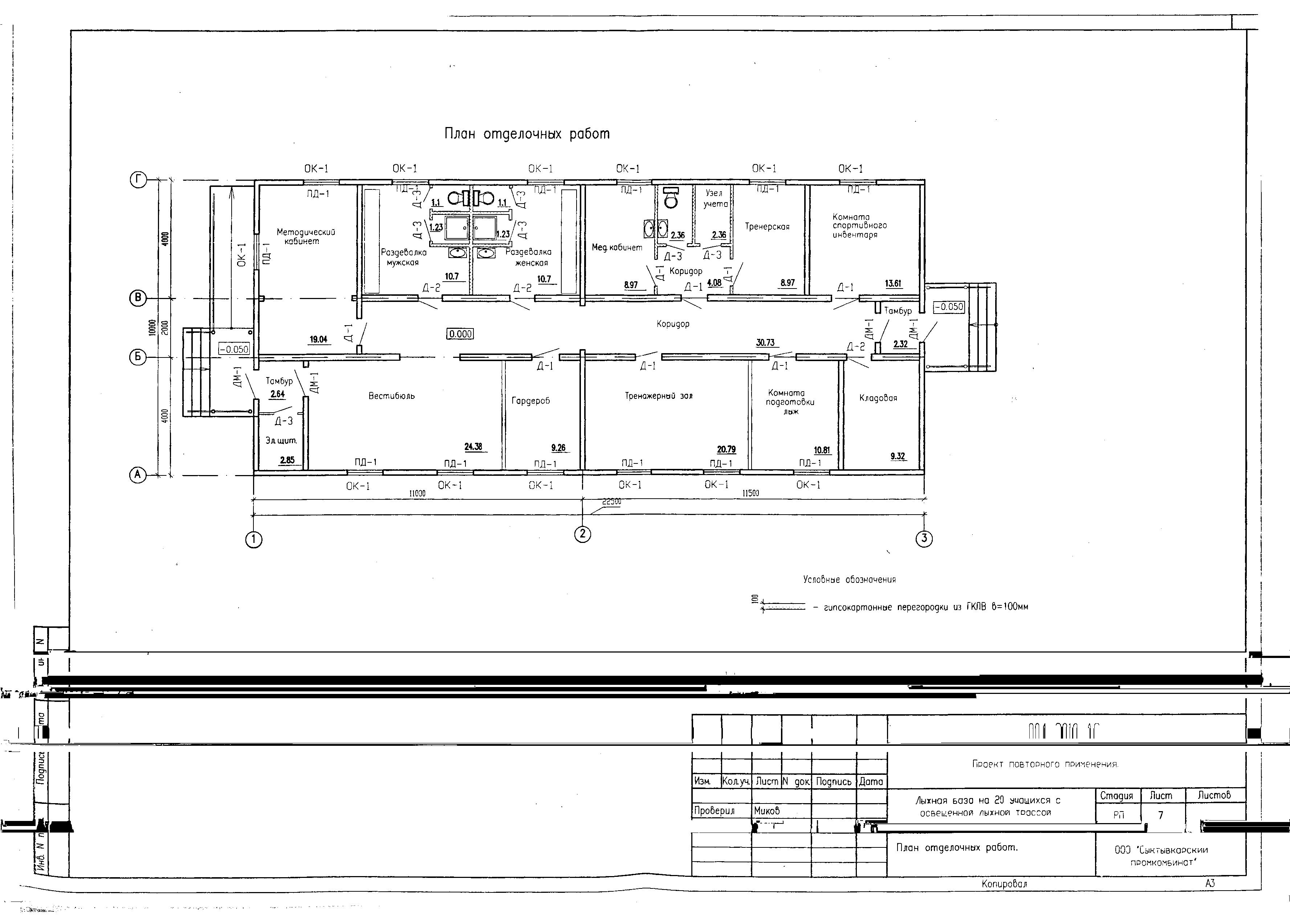

- Примерные планировки:
Разработать конструктивное решение:
- Ищенко И.И. «Монтаж стальных и ж/б конструкций». По конструктивной схеме несущего остова здания подразделяют на бескаркасные, каркасные и с неполным каркасом. В бескаркасных зданиях (рис. 1, а, б) основными вертикальными несущими элементами служат стены, в каркасных — отдельные опоры (колонны, столбы), в зданиях с неполным каркасом — и стены, и отдельные опоры.

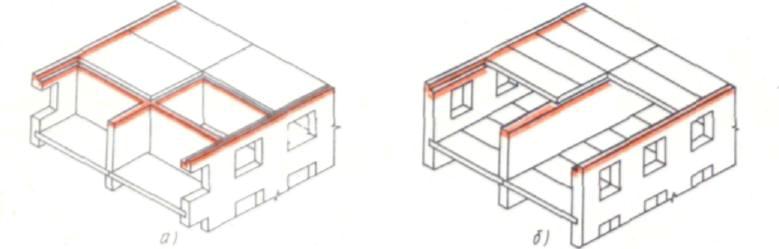

Рис. 1. Конструктивные схемы бескаркасных зданий:
а — с поперечными и продольными несущими стенами; б — с продольными несущими стенами
Толщина наружных стен жилого кирпичного дома 640 мм, внутренних стен – 380 мм, перегородок – 100(ГКЛ)-120(кирпич) мм.
Фундаменты - ленточные, сборные ж/б плиты по ГОСТ 13580-85. (Вариант - свайные ф-ты, при слабых грунтах). И.А. Шерешевский «Конструирование гражданских зданий», стр. 10-12
Блоки стен подвала - сборные бетонные блоки по ГОСТ 13579-78.
Перекрытия - сборные ж/б плиты с круглыми пустотами по серии 1.041.1-2 вып.1., армированы сетками с рабочей арматурой А-III, толщиной 220мм. территориальный каталог строительных конструкций
Лестницы - сборные ж/б марши, площадки, ступени, И.А. Шерешевский «Конструирование гражданских зданий», стр. 52, территориальный каталог строительных конструкций
Вентиляционные блоки - ж/б территориальный каталог строительных конструкций
Кровля - рулонная 4-х скатная, чердак теплый. И.А. Шерешевский «Конструирование гражданских зданий», стр. 67
Двери наружные входные ПВХ ГОСТ 30970-2002 (Блоки дверные из ПВХ) , Двери внутренние. ГОСТ 6629 (двери внутренние), Шерешевский стр. 94-95.
Окна с тройным остеклением ГОСТ 30674 окна ПВХ, Шерешевский стр. 86-87
Полы. Состав пола Шерешевский «Констр.гражд.зд.» стр. 106, серия 2.244-1_4 детали полов общественных зданий
Кирпичная кладка И.А. Шерешевский «Конструирование гражданских зданий», стр. 34, 35, ГОСТ 530-2007 Кирпич и камень керамические. Общие технические условия, СП 15.13330.2012 «Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81»
