Разница в кнс и внс только в том что для канализации резервуар не закрыт, а для воды он должен быть обязательно закрыт. Незабываем о герметичности.

1. Выбрать конструктивную схему здания или сооружения. Вычертить эскизно схемы планов, поперечного разреза здания, показать привязки, расставить связи

1.1.Назначение

КНС предназначена для перекачки хозяйственно- бытовых и близким к ним по составу производственных сточных вод, имеющих нейтральную или слабеющую реакцию.

1.2. Объемно- планировочное решение

Наземная часть здания насосной круглая в плане d=10м одноэтажная с высотой до низа плит покрытия 4,2м. В наземной части здания размещаются щиты управления двигателями, приборы контроля и устройства автоматики, служебные помещения, душевая, санитарный узел, монтажные площадки и г/п устройства.

Подземная часть имеет круглую в плане форму d=10м, между собой разделена глухой водонепроницаемой перегородкой на 2 отсека, в одном из которых расположены приемный резервуар и грабельное помещение, в другом машинное отделение.

3. Конструктивное решение

Подземная часть насосной - опускной колодец из монолитного ж/б. Технические достоинства: более легко достигается герметичность сооружения (при надлежащем качестве бетонных работ) за счет отсутствия стыков, простота конструкции цилиндрических сооружений, особенно их перекрытий, позволяющая уменьшить расход бетона и стали.

Основными конструктивными элементами опускного колодца являются ножевая часть, стены, днище, которое возводится по окончании погружения колодца. Ножевая часть воспринимает и распределяет нагрузки от стен колодца при снятии его с прокладок. Через ножевую часть передается вес колодца на грунт, поэтому он является режущим элементом. Для облегчения разработки грунта ножевую часть колодца выполняют в виде трапеции.

В нижней части стен колодцев предусматривают выступ для опирания ж/б плиты днища. Толщина стен назначается из условия создания необходимого веса для преодоления сил трения, возникающих при погружении. Толщину днища определяем расчетом. Перегородки выполняются из монолитного ж/б, толщиной 200мм. Перекрытие сборно-монолитное или монолитное.

Стены надземной части возводятся из обыкновенного глиняного кирпича, опираются на цилиндрическую подземную часть. Перегородки армокирпичные. Плиты покрытия сборные ж/б, опирание на кирпичные стены. Для жесткости плит со стенами в кладку закладываются анкера. Над круглыми в плане подземными частями перекрытия ввиду их сложности выполняется из монолитного ж/б. С этой целью по верху стены бетонируют монолитный ж/б пояс, в который врезают балки перекрытия. Пояс имеет высоту 1120 или 1170 мм. Для сопряжения стен с кольцевым поясом к стыковым накладкам в стыках между панелями приваривают вертикальные стержни. Аналогично с перекрытием сопрягается перегородка.

В подземной части здания расположены машинный зал, а также отделенные от него водонепроницаемой стенкой прием­ный резервуар и грабельное помещение. В наземной части здания размещаются щиты управления двигателями, приборы контроля и устройства автоматики, вентиляционно-отопительное оборудование, служебные помещения, душевая, санитарный узел, монтажные площадки и грузоподъ­емные устройства. В машинном зале насосной станции установлены под заливом два насоса ЗФ-12, один из которых резервный (с.165 Лобачев П.В. Насосы и насосные станции. М.: 1972.).

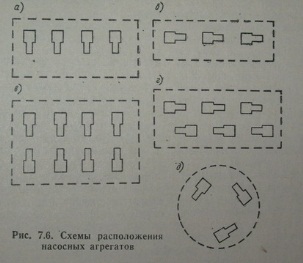

Р асположение насосов
