Компоновка и основные элементы кнс
Компоновка и конструктивное решение КНС зависят от глубины заложения подводящего коллектора, грунтовых условий, типа применяемых насосов (горизонт. или вертикальные), от степени автоматизации управления насосными агрегатами.
Практикой установлены следующие конструктивные типы НС: 1) круглые в плане или прямоугольные; 2) со встроенным или отдельно стоящим приемным резервуаром; 3) с насосами, расположенными выше или ниже уровня жидкости в приемном резервуаре.
Выбор типа НС основывается на технико-экономическом сравнении вариантов. Для ориентировочного выбора варианта можно руководствоваться следующими рекомендациями: выбор типа здания в плане зависит от грунтовых условий и метода производства работ, а также от размера станции. Круглые в плане станции более удобны при сооружении опускным способом, однако при большом числе насосов такая форма зданий неэкономична. Поэтому для крупных станций с числом насосов более 3-4 предпочтительнее прямоугольные в плане здания. Такая форма здания удобна и при устройстве станций мелкого заложения с любым количеством агрегатов.
Тип НС выбирают в зависимости от места расположения станции, а место расположения, в свою очередь, зависит от рельефа местности, гидрогеологической ситуации и санитарных норм. По санитарным нормам, например, расстояние между зданием НС, перекачивающей хозяйственно-фекальные стоки, и жилым или общественным зданием должно быть не менее 25 м. Участок для сооружения НС должен находиться на территории, не заливаемой паводковыми водами. При выборе участка следует предусматривать возможность устройства аварийного сброса. НС, перекачивающие стоки с какого-либо объекта (города, предприятия), следует располагать как можно ближе к объекту, так как в этом случае уменьшается длина дорогостоящих самотечных коллекторов.
Также можно смотреть [Лобочев П.В. Насосы и насосные станции, стр. 166-167
Вспомогательные и бытовые помещения кнс
Условия труда обслуживающего персонала на КНС осложняются соприкосновением с жидкостью, несущей большое количество механических, химических и бактериальных загрязнений. Поэтому на КНС должны быть приняты все меры для охраны труда персонала. Прежде всего, это относится к вентиляции. Помещения КНС, и особенно приемный резервуар с грабельным отделением, должны иметь надежную вентиляцию. В здании НС с обслуживающим персоналом необходимо предусматривать помещения для душевой и раздевалки с раздельным хранением спецодежды. К зданию НС должен быть подведен хозяйственно-питьевой водопровод. Подводку воды в приемный резервуар от хозяйственно-питьевого водопровода осуществляют с устройством для разрыва струи. Бак разрыва струи устанавливают в верхней части здания НС. Вода требуется и для смыва грязи с полов в грабельном помещении приемного резервуара.
Примеры компоновки кнс
На рис. 8.13 приведены план и разрез типовой КНС на два насоса ЗФ-12 при глубине заложения подводящего коллектора от 4 до 7 м. Общая подача станции – от 20 до 90 м3/ч. Типовой проект может быть использован для устройства как районной, так и главной НС (для небольших объектов).
Рис. 8.13. КНС на два насоса ЗФ-12: /—центробежный насос ЗФ-12 с электродвигателем; 2 — вихревой насос 1В-0,9м; 3 — механизированная решетка РМВ 600/800; 4 — дырчатое корыто; 5 — дробилка Д-За; 6 — решетка с ручной очисткой; 7 — бак разрыва струи; 8 – таль ручная червячная г/п 1 т; 9 — то же, г/п 0,5 т; 10 — кошка ручная; 11— датчик индукционного расходомера; 12 — подводящий коллектор
Эта НС предназначена для перекачки хозяйственно-бытовых и близких к ним по составу производственных: сточных вод с нейтральной или слабощелочной реакцией. НС имеет круглую в плане подземную часть диаметром 8 м и наземную прямоугольную часть размером 9X9 м.
В
подземной части здания расположены
машинный зал и отделенные
от него водонепроницаемой стенкой
приемный
резервуар и грабельное помещение. В
наземной части здания размещаются щиты
управления двигателями,
приборы контроля и устройства автоматики,
вентиляционно-отопительное оборудование,
служебные помещения, душевая,
санитарный узел, монтажные площадки и
г/п
устройства. Емкость
приемного резервуара около 35 м3.
Дно
приемного резервуара
имеет уклон 0,1 к приямку для всасывающих
воронок
насосов. Грабельное
помещение оборудовано вертикальной
решеткой с
механизированной очисткой типа РМВ
600/800,
молотковой
дробилкой
типа Д-За, резервной
решеткой с ручной очисткой и дырчатым
корытом для сброса загрязнений
с резервной решетки.
Лобочев П.В. Насосы и насосные станции, стр. 168
Рис. 8.14. Типовая НС ø 7,5 м на два агрегата
Типовая НС диаметром 7,5 м на два агрегата с насосами 4ФВ-5м приведена на рис. 8.14. Подача станции 90-150 м3/ч. В станции имеются два отделения: грабельное и машинный зал. Так как в машинном зале установлены вертикальные фекальные насосы 4ФВ-5м, он разделен на два этажа. В нижнем установлены насосы, а в верхнем – электродвигатели. Применение вертикальных насосов позволило уменьшить размеры станции при одновременном увеличении ее подачи.
КНС на три агрегата с насосами 5Ф-6 или 5Ф-12 при глубине заложения коллектора от 4 до 7 м (типовой проект) показана на рис. 8.15. Общая производительность насосов станции – около 400 м3/ч (680 м3/ч). НС круглая в плане имеет диаметр 9 м. Как и в двух предыдущих станциях, подземная часть здания разделена глухой водонепроницаемой перегородкой на две части: приемное помещение и машинный зал. В первом размещены резервуар, емкость которого составляет около 45 м3, и грабельная. Механическая решетка принята типа РМВ-600/800.

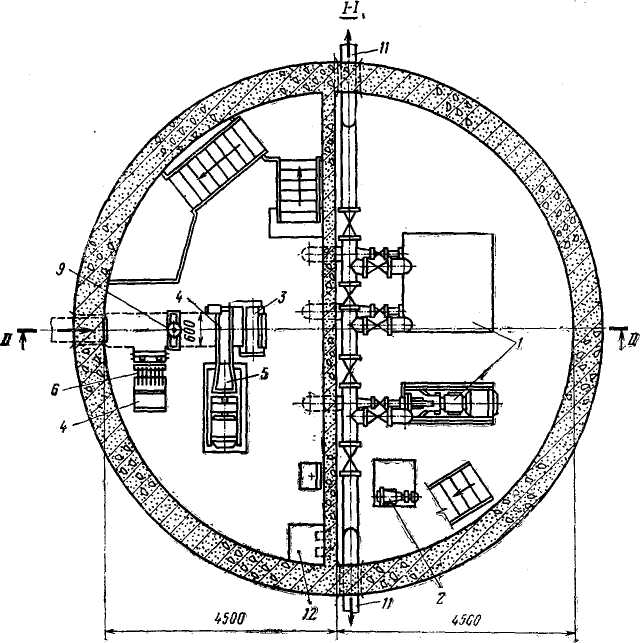

Рис. 8.15. КНС на три агрегата 5Ф-12
1 – центробежный насос 5Ф-6 или 5Ф-12; 2 – вихревой насос 2,5В-1,8м; 3 – решетка вертикальная РМВ 600/800; 4 – дырчатое корыто; 5 – дробилка Д-За; 6 – решетка с ручной очисткой; 7 – бак разрыва струи; 8 – таль ручная передвижная грузоподъемностью 1 т; 9 – затвор с ручным приводом; 10 – всасывающий патрубок насоса; 11 – напорный трубопровод; 12 – люк; 13 – труба Вентури
