Федеральное государственное бюджетное образовательное

учреждение высшего профессионального образования

«Сибирский государственный индустриальный университет»

кафедра архитектуры и строительных материалов

О Т Ч Е Т

«Расчет естественного освещения»

Выполни: ст. гр. СА-11

(ФИО)

Проверил: Столбоушкина О.А.

Новокузнецк

2012

Содержание

Введение ………………………………………………………………………........2

1. Общие положения светотехнического расчета естественного освещения…………………………………………………………………… 3

2. Расчет естественного освещения здания ……………………………..........6

   2. Светотехнический расчет внутреннего помещения гражданского

объекта…………………...………………………............................................... 6

Введение

Задача строительной светотехники – исследование условий, определяющих создание оптимального светового режима в помещениях, отвечающего протекающим в них функциональным процессам, и разработка соответствующих архитектурных и конструктивных решений зданий.

Освещение помещений может быть естественное, искусственное и совещенное.

Естественным освещением является солнце и рассеянный свет небосвода. Искусственными источниками света служат электрические лампы. Совмещенное освещение характерно тем, что помещение одновременно освещается естественным и искусственным светом.

К естественному освещению помещений предъявляют следующие основные требования:

- равномерность;

- обеспечение требуемой освещенности рабочих поверхностей;

- устранение направленного прямого и отраженного света;

- обеспечение необходимой яркости окружающего пространства.

Цель работы. Необходимо провести светотехнический расчет и на его основании законструировать оконный проем в здании с заданными размерами.

Задачами исследования является изучение методики светотехнического расчета здания с естественным боковым и комбинированным освещением; определение необходимой площади светового проема.

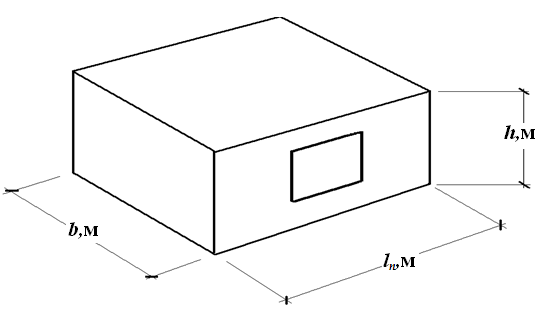

Исходные данные для расчета l=____м; b=____м; h=____м. Район строительства:_____________;

1. Общие положения светотехнического расчета естественного освещения

Для помещений с постоянным пребыванием людей необходимо естественное освещение.

Естественное освещение подразделяется на боковое, верхнее и комбинированное (верхнее и боковое).

В небольших помещениях при одностороннем боковом естественном освещении нормируется минимальное значение КЕО в точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности на расстоянии 1 м от стены, наиболее удаленной от световых проемов, а при двустороннем боковом освещении -  в точке посередине помещения.

В крупногабаритных производственных помещениях при боковом освещении минимальное значение КЕО нормируется в точке, удаленной от световых проемов.

При верхнем или комбинированном естественном освещении нормируется среднее значение КЕО в точках, расположенных на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола).

Рабочая поверхность - поверхность, на которой производится работа и нормируется или измеряется освещенность.

На рабочей плоскости располагают расчетные точки.

Первая и последняя точки принимаются на расстоянии 1 м от поверхности стен (перегородок) или осей колонн. Последующие точки расставляются с интервалом 2-3 метра.

Допускается деление помещения на зоны с боковым освещением (зоны, примыкающие к наружным стенам с окнами) и зоны с верхним освещением, нормирование и расчет естественного освещения в каждой зоне производятся независимо друг от друга.

Боковое естественное освещение - естественное освещение помещения через световые проемы в наружных стенах.

Верхнее естественное освещение - естественное освещение помещения через фонари, световые проемы в стенах в местах перепада высот здания.

Так как источником света является небосвод, установить значение естественной освещенности в помещение в абсолютных единицах невозможно, поэтому используется относительная величина - коэффициент естественной освещенности.

Коэффициент естественной освещенности (КЕО) - отношение естественной освещенности, создаваемой в некоторой точке заданной плоскости внутри помещения светом неба (непосредственным или после отражений), к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода:

%; (1)

Для учета равномерной яркости неба введено понятие геометрического коэффициента естественной освещенности, который представляет отношение естественной освещенности, создаваемой в рассматриваемой точке заданной плоскости внутри помещения светом, прошедшим через незаполненный световой проем и исходящим непосредственно от равномерно яркого неба к одновременному значению наружной горизонтальной освещенности под открытым полностью небосводом, при этом участие прямого солнечного света в создании той или другой освещенности исключается:

%; (2)

В данной работе геометрический к. е. о. определяется графическим методом. По графикам А.М. Данилюка снимают количество лучей, проходящих через световые проемы в расчетную точку.

Геометрический к.е.о. при боковом освещении определяется по формуле:

, (3)

где n₁- количество лучей по графику I, проходящих от неба через световые проемы в расчетную точку на поперечном разрезе;

n₂- количество лучей по графику II, проходящих от неба через световые проемы в расчетную точку на плане помещения.

При верхнем освещении:

, (4)

где n₃- количество лучей по графику III, проходящих от неба через световые проемы в расчетную точку на продольном разрезе помещения.

Значение к.е.о. в расчетных точках определяется по формулам:

при боковом освещении

, (5)

при верхнем освещении

, (6)

при комбинированном освещении

, (7)

где ε_б -геометрический КЕО в расчетной точке при боковом освещении;

ε_в -геометрический КЕО в расчетной точке при верхнем освещении;

q- коэффициент, учитывающий неравномерную яркость облачного неба по определению МКО;

ε_зд - геометрический КЕО в расчетной точке при боковом освещении, учитывающий свет, отражающийся от противостоящих зданий;

ε_ср - среднее значение геометрического КЕО при верхнем освещении на линии пересечения условной рабочей поверхности и плоскости характерного вертикального разреза помещения, определяемый по формуле:

, (8)

n- количество расчетных точек;

R- коэффициент, учитывающий относительную яркость противостоящего здания.

, (9)

где q- коэффициент, учитывающий неравномерную яркость облачного неба по определению МКО, принимается по [2, табл. 19];

θ- угловая высота середины светового проема над рабочей поверхностью.
