3.1. Тех. Требования к датчикам тока. Д т якоря на основе трансф. Тока в системе «однофазный упр. Выпр. – дпт. Характеристика управления. Выбор трансформатора тока.
Датчики тока предназначены для получения информации о величине и направлении тока в любом двигателе. К датчикам тока предъявляются след треобования:
Линейность характеристики управления в диапазоне от 0,1 до 5 Iн
Наличие гальванической развязки силовой цепи и системы управления.
Высокое быстродействие.
Требование по быстродействию определяется видом преобразователя и должно быть на порядок выше, чем у силового преобразователя электрической энергии.
Используются:
- трансформаторы переменного тока
- трансформаторы постоянного тока
- шунты
- элементы Холла
Трансформаторный датчик тока.
Трансформаторный датчик тока состоит из трансформатора тока TI1, из нагрузочного сопротивления Rтт и выпрямительного моста VD.
В каждый момент времени мгновенное значение тока якоря равно току питания iя=i1
Токи якоря и сети отличаются лишь по знаку на каждом из полупериодов питающего напряжения. Следовательно измерив ток i1 и выпрямив его получим значение тока якоря. Выпрямитель в датчике используется как согласующий элемент для преобразования переменного напряжения в постоянное, которое используется в САУ. Ток первичной цепи i1 измеряется трансформатором TI1, трансформируется во вторичную цепь и создаёт падение напряжения на Rтт.
Коэффициент
передачи датчика тока
Падение напряжения
на Rтт
Трансформатор
тока выбирается по действующему току
I1
которое соответствует номинальному
току якоря двигателя.
- действующее значение сетевого тока
соответствующее номинальному току
якоря.
Пренебрегая высшими гармоническими якорного тока, можно считать ток якоря чисто постоянным тогда ток I1 будет прямоугольным двухполярным с амплитудой равной току якоря. I1=IЯ
Как правило номинальное значение вторичного тока для трансформатора тока равно 5А, а номинальное значение первичного тока ТТ имеет разные значения. Как правило сопротивление Rтт=0,2 Ом.
Характеристикой управления ДТ называется зависимость выходного напряжения датчика тока от тока якоря. Так как Кдт=const то характеристика линейна.
В трансформаторных
датчиках тока при изменении направления
Iя
выходной сигнал не изменяется, что
является недостатком. Для получения
информации о направлении тока в схеме
ДТ необходимо установить усилитель с
кооэф. усиления
(переключатель характеристики).
3.2 Датчик тока на основе элемента холла. Характеристика управления.

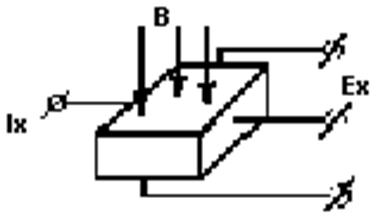

Элемент Холла –
полупроводниковая пластина, которая
при нахождении в магнитном поле, при
протекании тока через 2 грани на двух
других гранях генерируется ЭДС, называемая
Э
ДС
Холла
-коэфф-т,
характеризующий параметры пластины
-
ток
-
индукция магнитного поля
В настоящее время элементы Холла широко используются в датчиках тока в качестве первичного измерительного преобразователя.

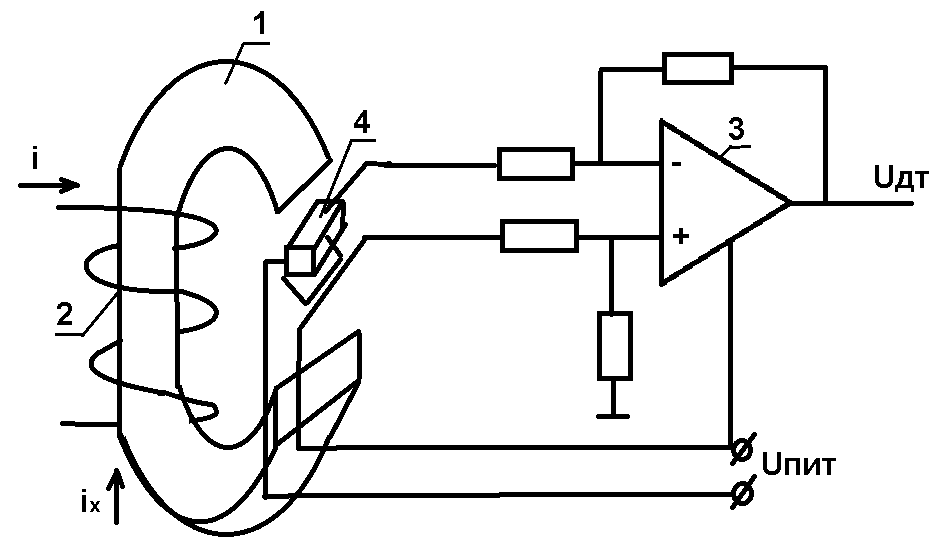

Датчик тока на
основе элемента Холла состоит из элемента
Холла(4), размещенного в зазоре сердечника
(1). Вокруг сердечника пропускается
проводник (2), по которому протекает ток
и по двум граням пластины протекает ток
,
который стабилизирован на заданном
уровне. С двух других граней элемента
снимается ЭДС Холла. Протекающий по
проводнику (2) ток
создает в сердечнике магнитный поток
с индукцией B.
Магнитный поток воздействует на пластину
(4) и вызывает в ней ЭДС Холла, которая
поступает на усилитель (3) и усиливается.
(коэфф-т
пропорциональности) – магнитная
проницаемость
Так как коэфф-т
,
определяющий зависимость между B
и I
не постоянен, то хар-ка упр. датчика тока
будет нелинейной, что не позволит
обеспечить точность измерения тока.
Для исключения этого явления используется
компенсационные датчики тока,
осуществляющие компенсацию нелинейности
кривой намагн. и влияния изменения темп.
окружающей среды.
,
-коэфф-т
передачи всего датчика тока. В ЭП
используются датчики тока на основе
Холла. Они бывают:1)двух полярные;2)
однополярные.

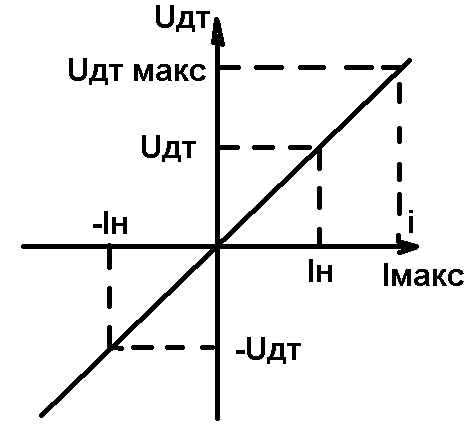

Х
арактеристика
управления

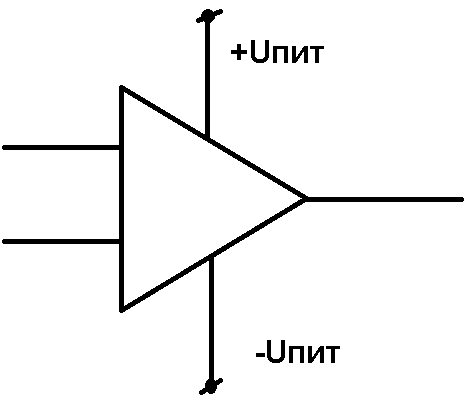

двух полярного датчика. Он питается
двух полярным питанием.

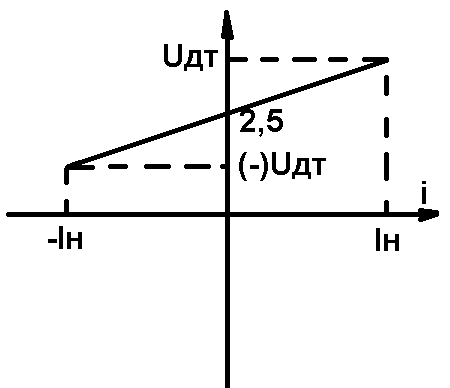

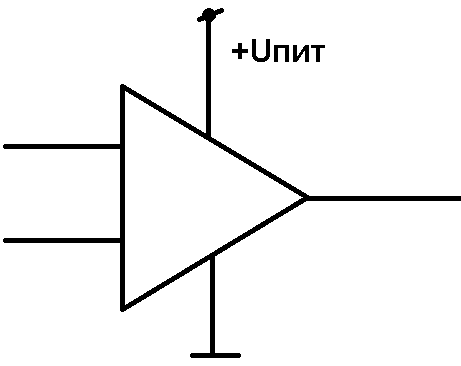

Однополярное питание(2 верхних рисунка):
Д
Т
с двух полярным питанием (нижние рисунки)
используются в аналоговых системах
управления. В цифровых системах с
микропроцессорным управлением
используются однополярные ДТ со смещением
характеристики управления датчиком.
Достоинства ДТ на основе эл-та Холла:
Недостаток: высокая стоимость.
