Вопрос 46. Причины, характер появления, коррекция нелинейных искажений.

В аппаратуре многоканальных систем связи практически все узлы содержат элементы, параметры которых зависят от воздейст­вующего напряжения (тока), и, следовательно, представляют собой нелинейные четырехполюсники. К таким узлам относятся пре­образователи частоты, усилители (групповые и индивидуальные), фильтры, выравниватели и др. Наличие нелинейности приводит в тому, что на выходе соответствующего четырехполюсника появляются дополнительные составляющие которые отсутствовали в исходном сигнале. В случае, если четырехполюсник относится к индивидуальной части аппаратуры, нелинейность проявляется в виде искажения передаваемой информации в процессе передачи. Если же четырехполюсник находится в групповом тракте системы, нелинейность не только искажает передаваемую информацию по отдельным каналам, но и вызывает дополнительные помехи вследст­вие взаимной паразитной модуляции, причем эти помехи, называе­мые помехами от нелинейных переходов, могут оказаться как сов­падающими, так и несовпадающими.

Затухание линии зависит от частоты, причем с увеличением ча­стоты оно увеличивается. Каналы, расположенные b верхней ча­сти диапазона передаваемых частот, имеют меньшую защищен­ность от собственных помех, чем каналы, расположенные в ниж­ней части. Поэтому в системах, работающих без предыскажения длина усилительного участка определяется верхними каналами, а в нижних каналах имеется некоторый запас по защищенности. Этот запас защищенности можно использовать для увеличения длины усилительного участка, если повысить уровни в верхних и понизить уровни в нижних каналах, т. е. ввести в систему перекос уровней. Такой перекос уровней осуществляется при помощи спе­циального предыскажающего контура, который включается на входе усилителя передачи или а его цепи обратной связи.

Вопрос 47. Классификация помех

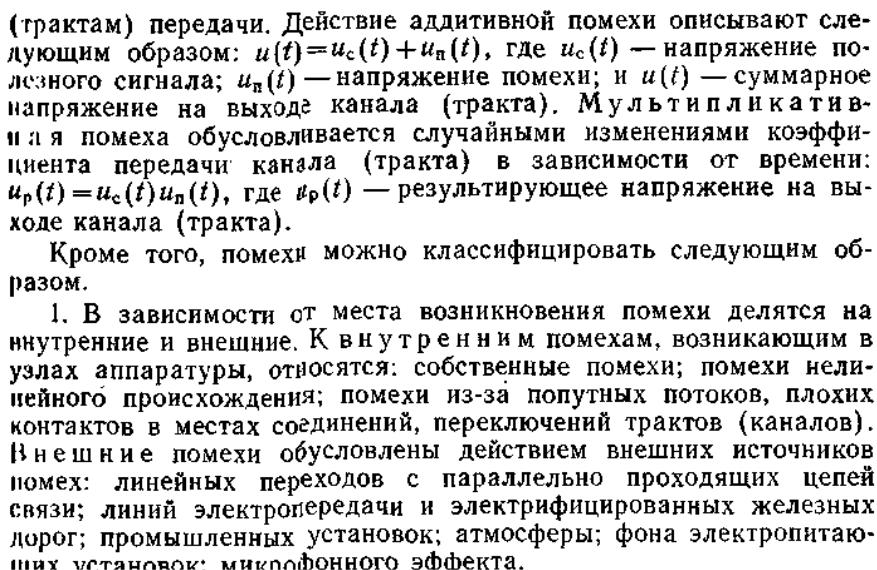

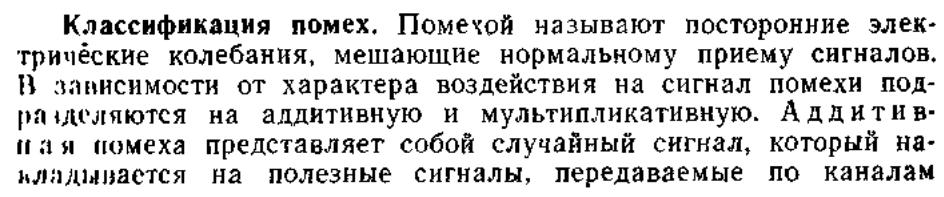

Посторонние электрические колебания, которые появляются в каналах и групповых трактах многоканальной аппаратуры, име­нуются помехами.

Помехи можно подразделить на совпадающие и несовпадаю­щие.

Совпадающими помехами называются такие, которые совпа­дают по характеру с сигналами полезно передаваемой информа­ции. Так, при телефонной связи такой помехой является внятный переходный разговор. При передаче телевизионной или фототеле­графной информации совпадающая помеха обусловливает появление соответственно подвижного или неподвижного дополнитель­ного изображения и т. д.

Указанные помехи считаются совершенно недопустимыми, по­этому они должны быть сведены к минимуму (практически устра­нены) или превращены в несовпадающие помехи допустимой ве­личины*

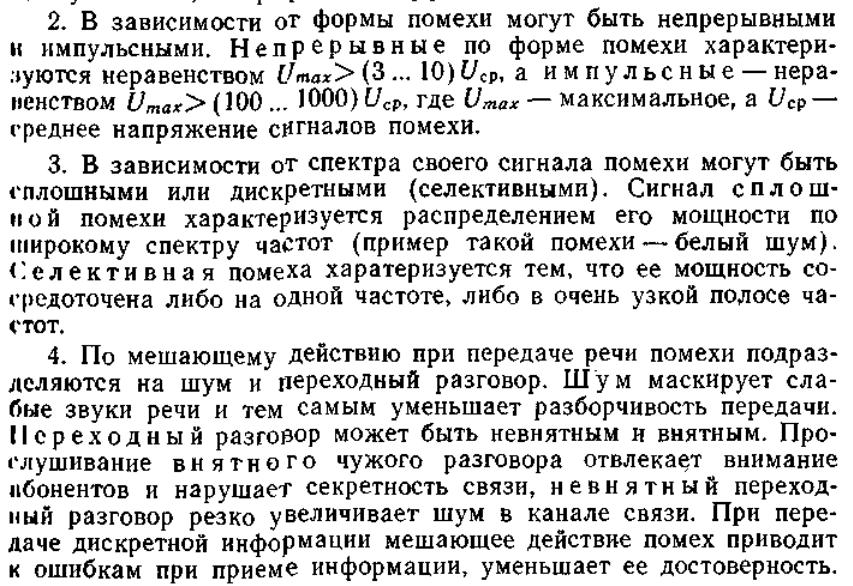

Несовпадающими помехами называются такие, которые по ха­рактеру не совпадают с передаваемой полезной информацией, как, например, флуктуационные (хаотические) — белый шум, импульс­ные, периодические. Так как эти помехи оказывают различное мешающее воздействие на различные виды передаваемой инфор­мации, то действие их оценивается специальными измерительными приборами (измерительными устройствами).

Допустимая величина помех для каждого вида передаваемой информации будет различной. Но даже для одного и того же вида информации одна и та же величина помех может оказывать раз­личное мешающее воздействие в зависимости от величины принимаемого полезного сигнала. Поэтому совершенно необходимо знать превышение сигнала над помехой. Если же определяется только величина помех, то каждый раз следует указывать, какое значе­ние полезный сигнал может иметь в рассматриваемой точке. Для аналитической оценки помех пользуются обычно отношением сиг­нал/помеха, т. е. P_c/P_п или U_c/U_п где Р_с и Uс —мощность и на­пряжение полезного сигнала в рассматриваемой точке; Р_п и U_п— мощность и напряжение помех в той же точке. Превышение сигна­ла над помехой (помехозащищенность) ра-вно:

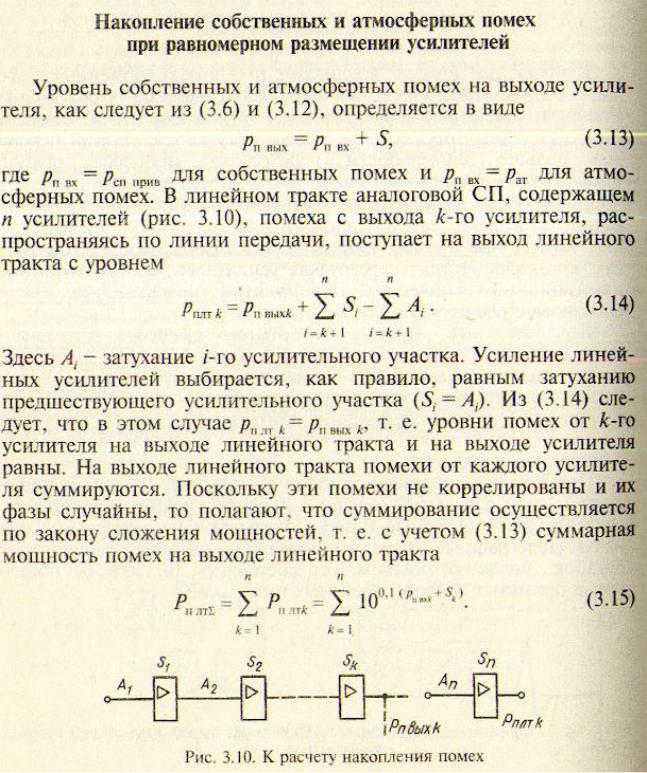

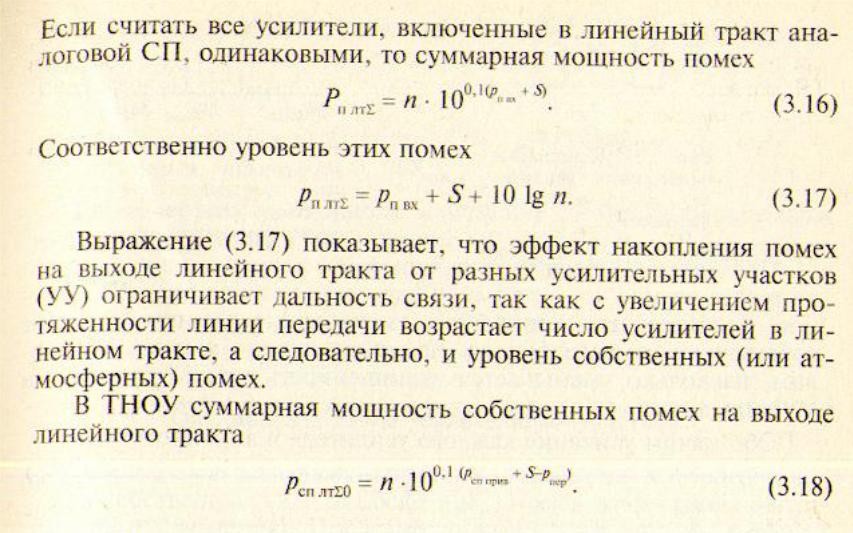

Вопрос 48. Накопление помех в АСП

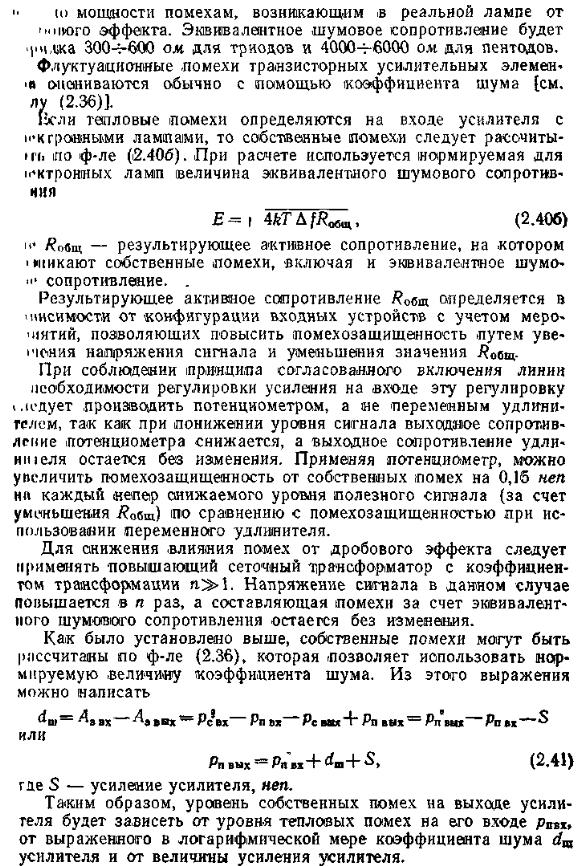

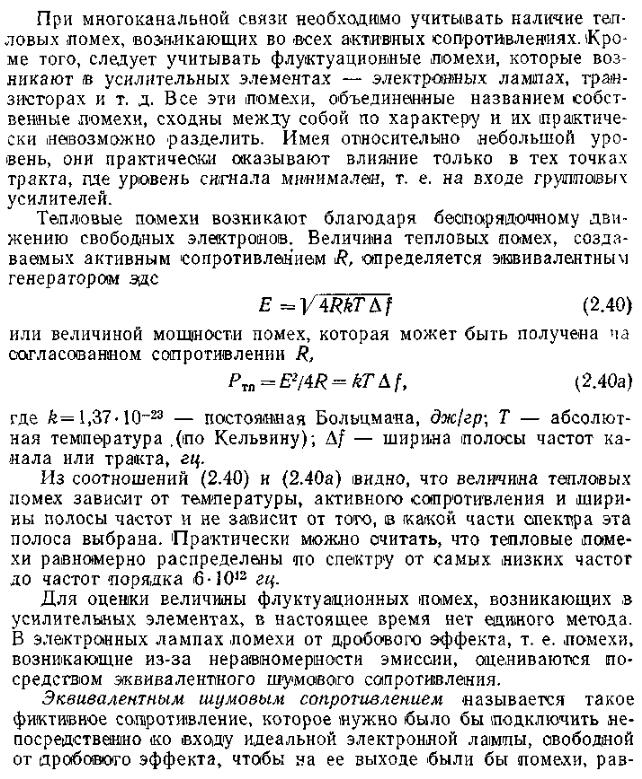

Вопрос 49 Собственные помехи

Вопрос 50. Автоматическое регулирование усиления. Общие принципы.

Вопрос 51. Автоматическое регулирование усиления. Системы прямого действия.

Сигналы, проходящие по отдельным каналам многоканальной системы, различны по характеру и, как правило, не постоянны по уровню. Поэтому для определения необходимости регулировки на передающей станции включают генераторы контрольных ча­стот, стабилизированные по уровню.

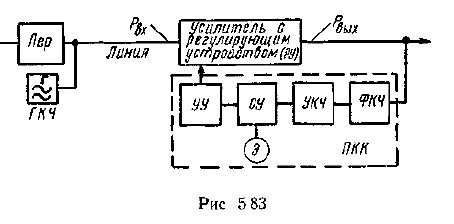

На рис. 5.83 приведена блок-схема контрольного канала, в котором для управления используется один генератор контрольной частоты. Основными элементами контрольного канала явля­ются: генератор контрольной частоты ГКЧ; приемник контроль­ного канала ПК К, состоящий из фильтра и усилителя контроль­ной частоты ФКЧ и УКЧ, сравнивающего устройства СУ с эталоном 5 и управляющего устройства УУ; регулирующее устрой­ство РУ.

Генераторы контрольных частот устанавливаются на оконеч­ных станциях магистрали, К генераторам предъявляются весь­ма жесткие требования как в отношении постоянства частоты, так и особенно в отношении постоянства выходного уровня. Зна­чительные колебания последнего приводят к ложной работе си­стемы АРУ и, следовательно, к неправильной регулировке. В мно­гоканальных системах, как правило» устанавливаются самостоя­тельные генераторы с кварцевой стабилизацией частоты и авто­матической стабилизацией выходного уровня с допустимым от­клонением ±0,03 кед. Иногда для получения контрольных частот используют генератор гармоник, предназначенный для создания несущих частот, если контрольная частота представляет собой гармонику частоты задающего генератора.

Контрольные частоты выбираются внутри или вблизи общего диапазона частот, используемого для передачи полезной информации, но вне полос отдельных каналов. Тогда, с одной стороны, токи контрольных частот претерпевают в тракте те же измене­ния, что и токи передаваемой информации, а с другой стороны, контрольные токи легко выделить при помощи фильтров и ис­пользовать их для уловления регуляторами.

Уровень контрольной частоты устанавливается достаточно низ­ким для исключения внятных нелинейных переходов между ка­налами и уменьшения загрузки группового тракта.

Приемники контрольного канала подключаются к выходу регулируемых усилителей обоих направлений; передачи всех или части промежуточных усилительных станций» а также к приемной части оконечных станций.

Фильтр контрольной частоты ФКЧ предназначен для выделе­ния контрольного сигнала. ФКЧ — узкополосный, в многоканаль­ных системах — кварцевый. Затухание фильтра для токов пере­даваемой информации должно быть большим. Изменения зату­хания в полосе пропускания не должны превышать двух-трех со­тых непера. Входное сопротивление — большое, чтобы не шун­тировать основной тракт и не вносить значительных амплитудно-частотных искажений.

Мощность контрольного сигнала на выходе ФКЧ очень мала— порядка 10^^-2 мквт. Этой мощности недостаточно для работы срав­нивающего устройства, поэтому на выходе ФКЧ включают уси­литель контрольной частоты УКЧ с большим усилением (до 7÷9 неп). Стабильность УКЧ должна быть очень высокой.

Сравнивающее устройство СУ выявляет наличие отклонения уровня контрольного сигнала от нормы и в зависимости от знака и величины этого отклонения оказывает соответствующее воздей­ствие на управляющее устройство, которое изменяет величину за­тухания регулирующего устройства так, что уровень контрольно­го сигнала на выходе регулируемого усилителя приближается к требуемому значению. Сравнение может происходить по напря­жению, току, сопротивлению, магнитному потоку и т. п.; в зави­симости от этого применяется тот или иной эталон 3.

Управляющее устройство УУ управляет действием регулирую­щего устройства. В зависимости от способа управления системы АРУ делятся на электромеханические, электротермические и элек­трические ).
