Вопрос 45. Причины, характер появления, коррекция линейных искажений

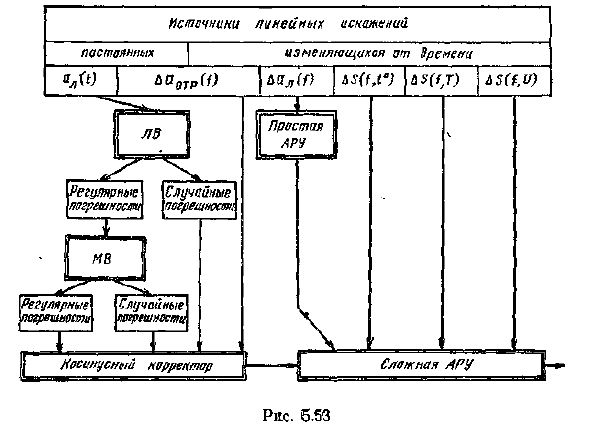

План коррекции амплитудно-частотных искажений на кабельной магистрали показан на рис. 5.53. Здесь все амплитудно-частотные искажения разделены на постоянные и изменяющиеся во времени.
Основными источниками постоянных искажении группового тракта являются линия, усилители и фильтры. Характер частотной зависимости затухания линии определяется типом линии. Частотные характеристики затухания линий различных типов представлены на рис. 5.54 а, б, в.
Затухание воздушной линии связи зависит от частоты и метеорологических условий (рис. 5.54а). Затухание симметричного (рис. 5.54б) и коаксиального (рис. 5.54в) кабелей зависит от частоты и температуры. Таким образом, затухание линии, в свою очередь можно также разделить на две части: постоянную и переменную, зависящую от метеорологических условий и температуры.
Постоянная составляющая амплитудно-частотных искажений линии компенсируется линейными выравнивателями ЛВ, которые включаются на входе усилителя. Вследствие погрешностей разработки и неточности изготовления эта компенсация неполная — остаются погрешности коррекции.
Погрешности разработки обусловлены неполным совпадением рассчитанных и заданных характеристик выравнивателей. Это происходит вследствие несовершенства выравнивающих схем и наличия неучтенных факторов — емкости и индуктивности монтажа, потерь в элементах схемы и т. д. Характер частотной зависимости указанных погрешностей один и тот же для разных экземпляров выравнивателей. Эти погрешности, называемые регулярными, повторяются на разных усилительных участках, имеют одинаковые знаки и постепенно накапливаются. Для их компенсации на некоторых усилительных станциях включают специальные выравнивающие устройства — магистральные выравниватели MB или подчисточные корректоры.
Помимо регулярных, имеются и случайные погрешности коррекции, которые появляются из-за неточности изготовления и измерения отдельных элементов выравнивателей: резисторов, конденсаторов и катушек, индуктивности. Закон распределения случайных погрешностей коррекции близок к нормальному. Эти погрешности имеют различные знаки и частично взаимно компенсируются.
На магистралях большой протяженности с большим количеством усилителей суммарная регулярная погрешность подчисточных корректоров и результирующая случайная погрешность лилейных и магистральных выравнивателей могут достичь значительной величины.
Кроме того, частотная характеристика затухания линии искажается вследствие недостаточно полного согласования входных сопротивлений аппаратуры н линии. Возникающее при этом дополнительное затухание ∆аотр(f) имеет сложную частотную зависимость, изменяющуюся во времени.
Для компенсации перечисленных выше остаточных искажений, медленно изменяющихся во времени, следует использовать специальные корректоры, частотной характеристике которых может быть придана любая необходимая форма. Ниже, будет показано, что этому требованию удовлетворяют гармонические и косинусные корректоры (КК), которые размещаются на оконечных и некоторых промежуточных станциях.
Источниками амплитудно-частотных искажений, изменяющихся сравнительно быстро, являются линия и усилители. На плане коррекции амплитудно-частотных искажений (см. рис. 5.53) показаны составляющие изменения затухания линии ∆ал(f,t) и усиления усилителей в зависимости от температуры ∆S(f, t), напряжения источников питания ∆S(f, U), старения и смены усилительных элементов ∆S(f,Т).
Переменная часть амплитудно-частотных искажений линии компенсируется автоматическими корректорами, которые имеются на каждом усилительном пункте. Функции таких корректоров выполняют упрощенные устройства автоматической регулировки уровня (АРУ), которые будут рассмотрены несколько дальше.
Погрешности работы упрощенных корректоров компенсируются более сложными автоматическими регулирующими устройствами, устанавливаемыми на оконечной и некоторых промежуточных станциях Эти же устройства компенсируют изменения усиления усилителей.
Описанный выше план коррекции не является всеобъемлющим к может изменяться в зависимости от конкретных условий.
