33. Преобразователи частоты. Назначение. Классификация. Требования к ним.

Классификация преобразователей. В системах передачи с ча­стотным разделением каналов в основном применяется амплитуд­ная модуляция с передачей сигналов одной боковой полосы ча­стот. В этом случае можно говорить о трансформации (переносе) спектра исходного сигнала, которая осуществляется с помощью преобразователей, частоты.

Преобразователи частоты классифицируются по ряду призна­ков (рис. 2).

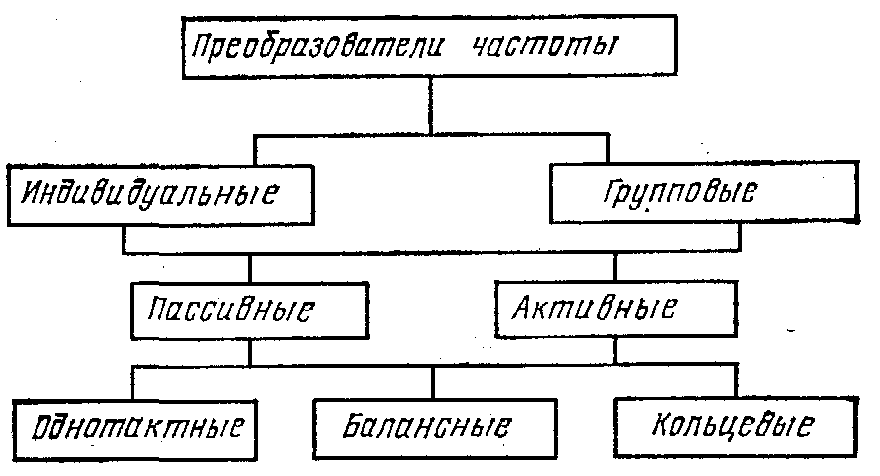

Рис.2 – Классификация преобразователей частоты

Индивидуальные преобразователи предназначены для перено­са индивидуальной полосы частот сигнала в линейную или про­межуточную полосу часто-1 на передаче или в обратной последо­вательности на приеме. Они устанавливаются в индивидуальном оборудовании систем передачи с ЧРК.

Преобразователи, работаю­щие в передающей части аппаратуры, часто называют модулято­рами, а в приемной части — демодуляторами.

Групповые преобразователи служат для переноса полосы час­тот группы каналов, полученной после индивидуального преобра­зования, в нужную область частот. Они используются только при многократном групповом преобразовании и устанавливаются в групповом оборудовании систем передачи с ЧРК.

По характеру применяемых в преобразователях нелинейных элементов преобразователи подразделяются на пассивные и ак­тивные: в пассивных преобразователях используются пассивные нелинейные элементы — полупроводниковые диоды, а в актив­ных— активные четырехполюсники, главным образом транзи­сторы.

По числу и схеме соединения нелинейных элементов преобра­зователи подразделяются на однотактные, двухтактные (или ба­лансные) и двойные балансные (или кольцевые). В любом случае к схеме преобразователя должны быть подключены источник модулирующего исходного сигнала и генератор колебаний несу­щей частоты.

К преобразователям частоты предъявляется целый ряд специфи­ческих требований, которые выполняются с помощью установлен­ного для преобразователей режима работы и схемы соединения нелинейных элементов в преобразователе. Основные требования к преобразователям можно сформулировать следующим образом.

1. На выходе преобразователя должны иметь место суммарные и разностные (комбинационные) колебания второго порядка (бо­ковые полосы), обусловленные взаимодействием сигнала несущей частоты и преобразуемых колебаний. Данные комбина­ционные колебания считаются основными (полезными) продуктами преобразования.]

2. Мощность основных продуктов преобразования должна быть как можно больше и не должна существенно меняться при воздействии на преобразователь внешних факторов.

3. Количество побочных продуктов преобразования на выходе преобразователя должно быть по возможности малым, а их ам­плитуда — значительно меньше амплитуд основных продуктов преобразования.

4. Схема преобразователя должна в случае необходимости обеспечивать существенное подавление колебаний несущей ча­стоты.
