4.7.Расчет и конструирование базы колонны
Ширина нижней части колонны не превышает 1 м, поэтому проектируем раздельную базу.
N1=3001 kH, M1= –1082,496 kHм; (для расчёта наружной ветви)
N2=1967,491 kH, M2= 203,82 kHм; (для расчёта подкрановой ветви)
Усилия в ветвях колонны
4.7.1.Расчет базы наружной ветви

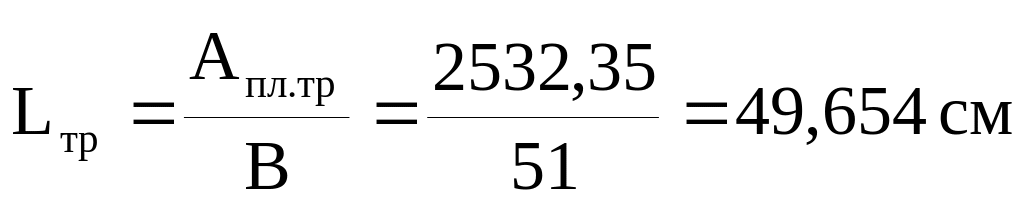

Требуемая площадь плиты
Rф =γ Rб =1,2·0,85=1,02 кН/см2
Задаёмся размером В = bк + 2c2=34,8 + 2·5=44,8 см; Принимаем В = 51 см.
.
Принимаем L = 51 см. Апл.факт=51·51=2601 см2.

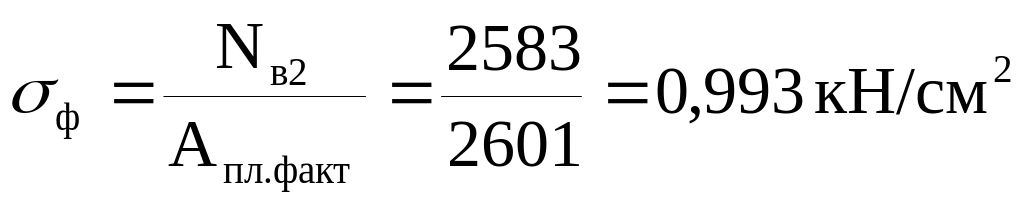

Напряжение в бетоне под плитой
При толщине траверсы 10 мм с1=(51–2·1,0–35)/2=7 см.
Определяем изгибающие моменты на участках плиты:
Участок №1. Консольный свес (с=с1=7 см)

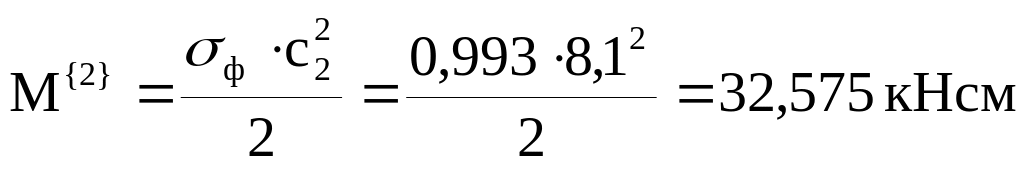

Участок №2. Консольный свес (с=с2=5см)
Участок №3. Плита работает как пластина, опертая на четыре стороны
b/a=(34,8 – 1,75·2)/16,95=1,8<2 => α=0,094
Принимаем для расчёта Ммах=М2=32,575 кНсм.

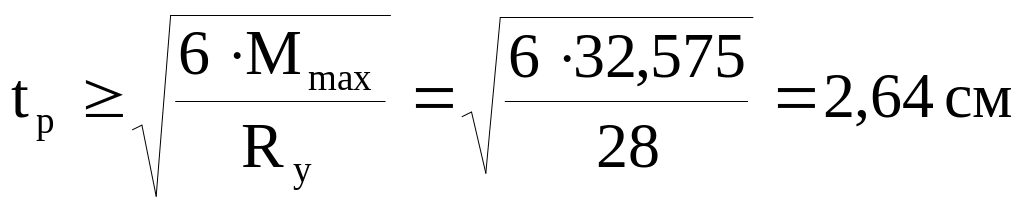

Определяем толщину плиты
принимаем tp = 3 см.

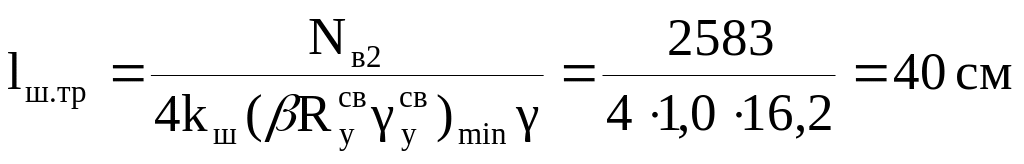

Высоту траверсы определяем из условия размещения шва крепления траверсы к ветви колонны. Принимаем катет шва 10 мм.
<85·βшkш=46
см.
принимаем hтр = 40 см.

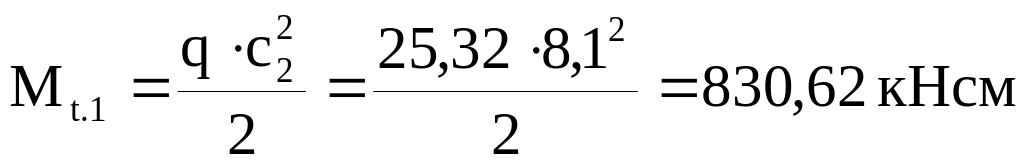

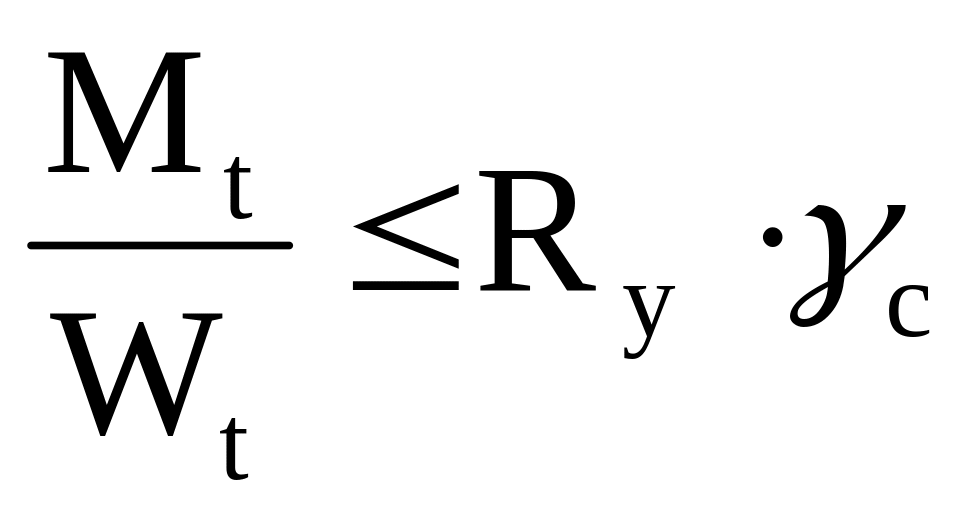

Траверсу необходимо проверить на изгиб от реактивного давления фундамента по формуле
,
где
Мt
– максимальный изгибающий момент,

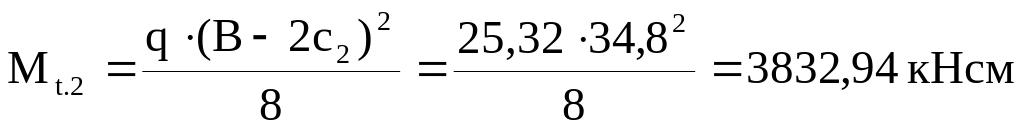

определяемый как для 2-хпролётной балки
– момент сопротивления сечения траверсы.

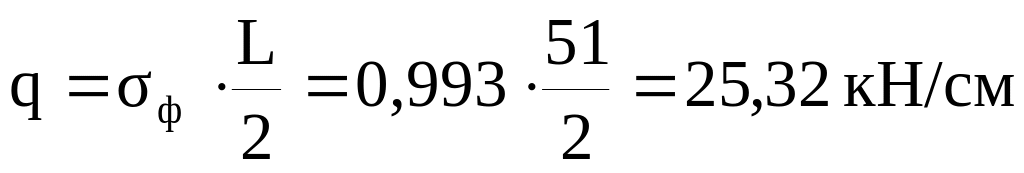

Погонная нагрузка на траверсу

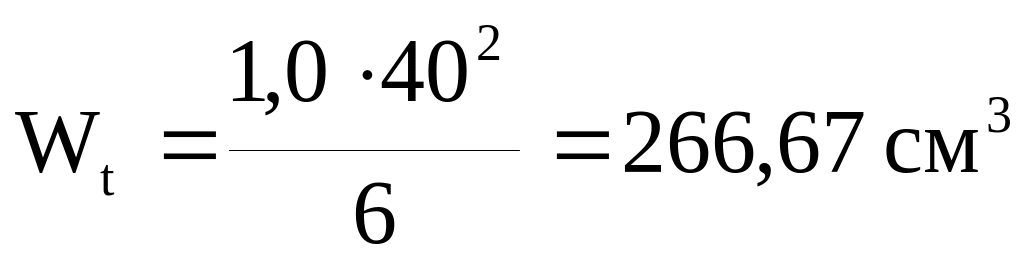

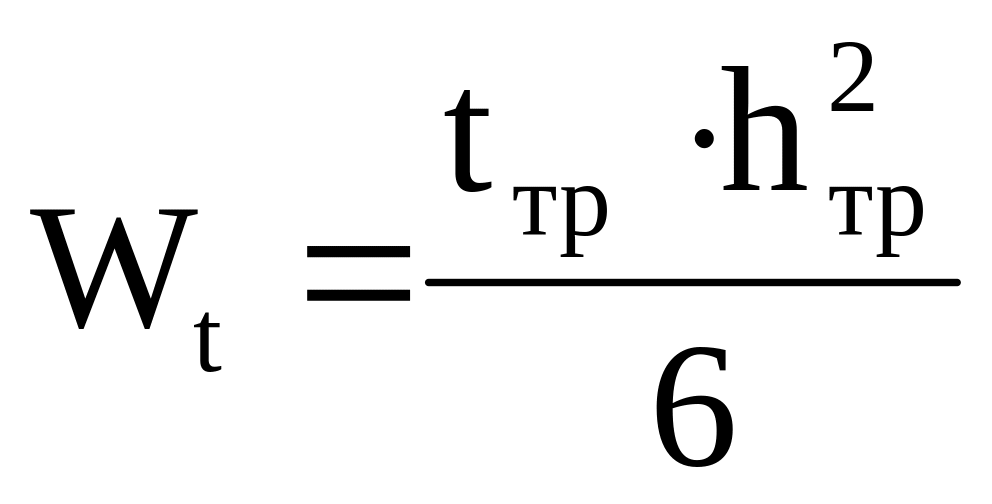

Момент сопротивления траверсы

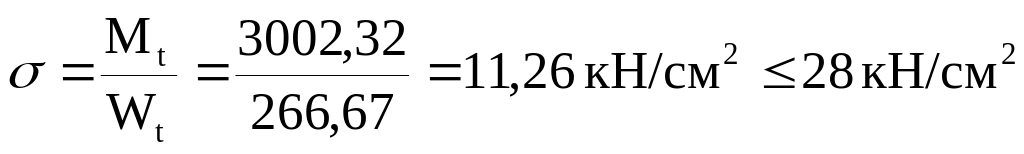

Напряжение
4.7.2.Расчет базы подкрановой ветви

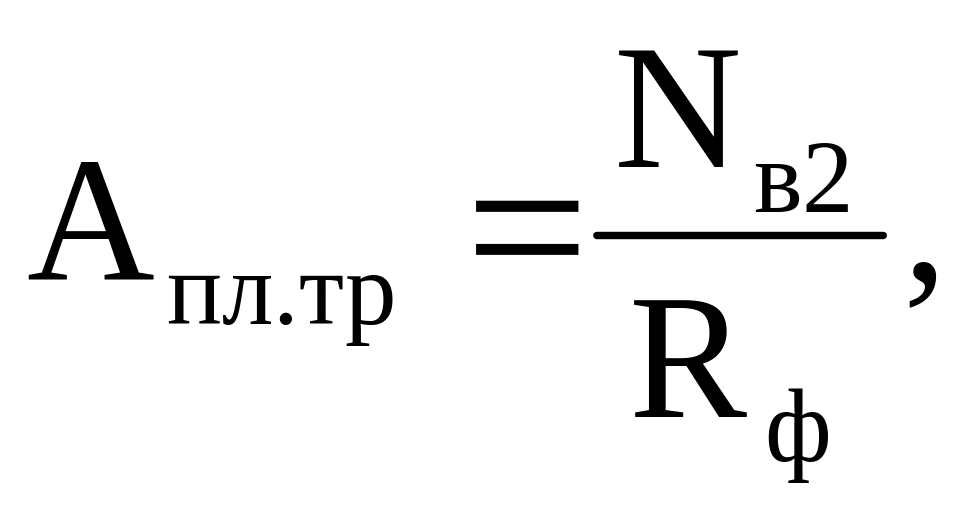

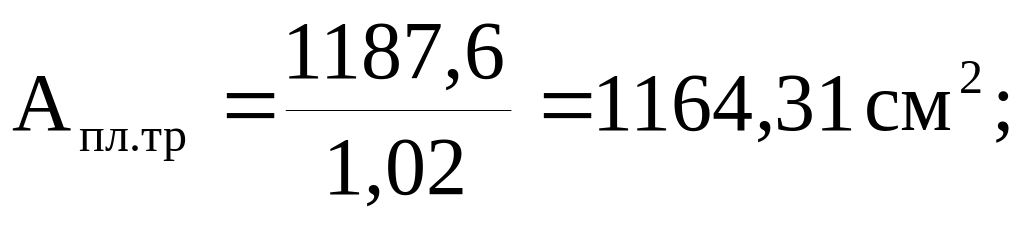

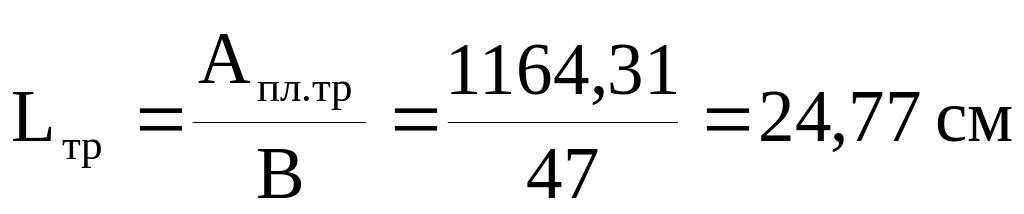

Требуемая площадь плиты
Задаёмся размером В = bк + 2c2=34,8 + 2·5=44,8 см; Принимаем В = 47 см.
.
Принимаем L = 47 см. Апл.факт=47·47=2209 см2.

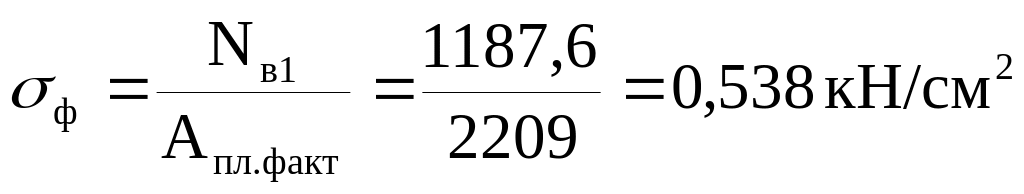

Напряжение в бетоне под плитой
При толщине траверсы 10 мм с1=(47–2·1,0–35,0)/2=5 см.
Определяем изгибающие моменты на участках плиты

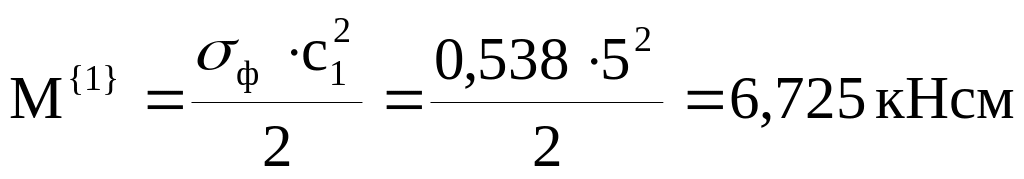

Участок №1. Консольный свес (с=с1=5 см)

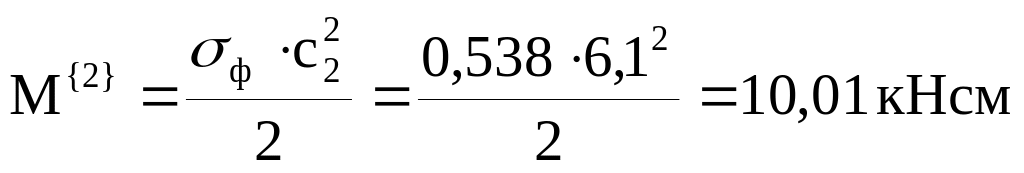

Участок №2. Консольный свес (с=с2=6,1см)
Участок №3. Плита работает как пластина, опертая на четыре стороны
b/a=(34,8 – 1,75·2)/16,95=1,8>2 => α=0,094
Принимаем для расчёта Ммах=М3=14,53 кНсм.

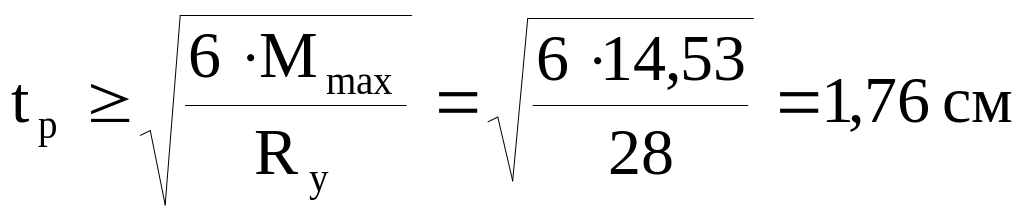

Определяем толщину плиты
принимаем tp = 2 см.

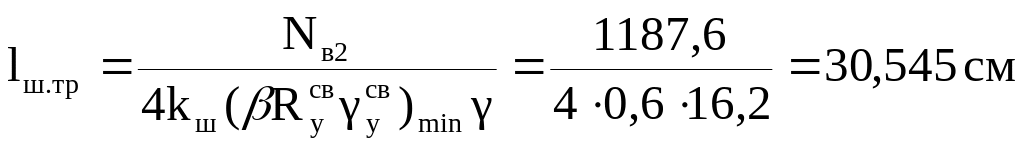

Высоту траверсы определяем из условия размещения шва крепления траверсы к ветви колонны. Принимаем катет шва 6 мм.
<85·βшkш=46
см.
принимаем hтр = 35 см.

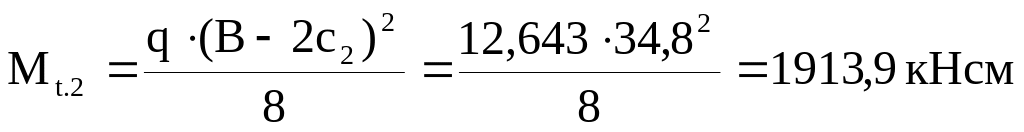

Траверсу необходимо проверить на изгиб от реактивного давления фундамента по формуле
,

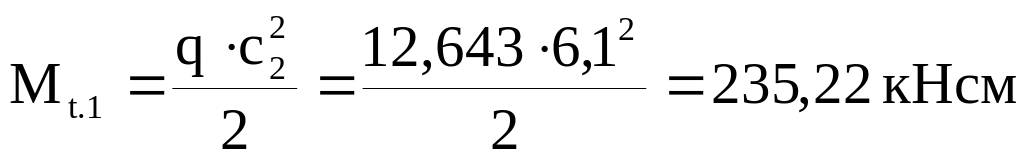

где Мt – максимальный изгибающий момент, определяемый как для двухпролётной балки – момент сопротивления сечения траверсы.

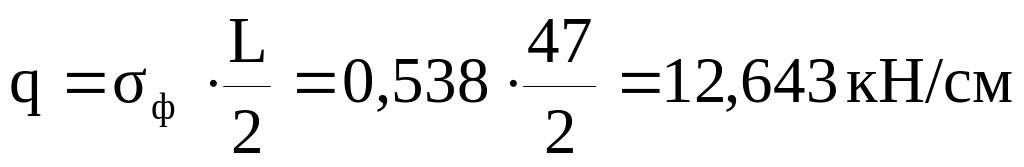

Погонная нагрузка на траверсу

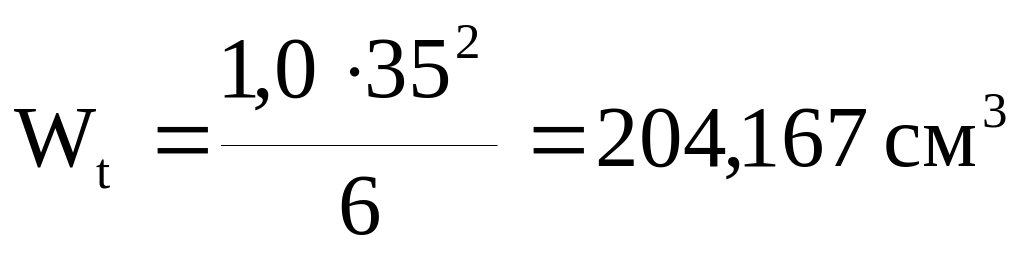

Момент сопротивления траверсы
Напряжение
4.7.3.Расчёт анкерных болтов
M=1082,496 кНм; N=3001 кН
Усилие приходящиеся на болты:
Z=(M–N·y2)/h0=(108249,6–3001·50)/100= – 418 кН
Принимаем 4 болта d=48 мм, b=100 мм, е=60 мм, D=80 мм, Тип 3, l=800 мм.
4.8.Расчет оголовка колонны
Принимаем толщину плиты 20 мм. Размером 530х380 мм.
Список литературы:
Металлические конструкции. В 3 т. Т1. Элементы конструкций / Под ред. В.В. Горева. – 2-е изд., перераб. и доп. – М.: Высшая школа, 2001. - 551 с.: ил.
СниП II-23-81* Стальные конструкции. –М.: ЦИТП Госстроя СССР, 1988.- 96 с.
Металлические конструкции. В 3 т. Т2. Конструкции зданий / Под ред. В.В. Горева. – 2-е изд., перераб. и доп. – М.: Высшая школа, 2001. - 551 с.: ил.
Металлические конструкции. Общий курс: Учебник для вузов/ Под ред. Е. И. Беленя – 6-е изд., перераб. и доп. – М.: Стройиздат, 1985. – 560 с., ил.
